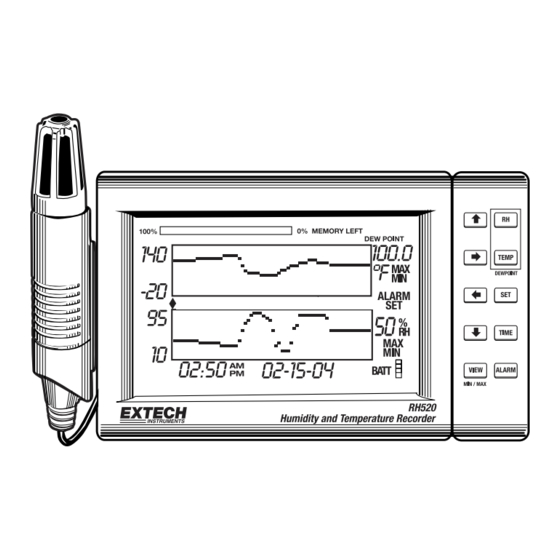

- Página 1 Manual del usuario Registrador gráfico de Humedad- Temperatura Modelo RH520...
-
Página 2: Introducción
Introducción Felicitaciones por su compra del registrador gráfico de temperatura + humedad RH520 de Extech. El RH520 mide e indica temperatura, humedad y punto de rocío. La sonda remota (desmontable) detecta las condiciones ambientales mientras que la pantalla LCD grafica e indica la representación numérica de las lecturas. Las alarmas audiovisuales programables alertan al usuario cuando las condiciones ambientales alcanzan los límites predeterminados. -
Página 3: Especificaciones
SENSOR: -28 a 60°C (-20 a 140°F Humedad de operación: MÓDULO DE CONTROL Y PANTALLA: 90% HR máx. SENSOR: 95% HR máx. Dimensiones 127 X 196 X 23 mm (5.0 X 7.7 X 0.9") Peso 357 g (12.6 oz.) RH520 V2.9 32/07... - Página 4 Botón RESET PROGRAMMING (borra los cambios de programación pero retiene los datos de medidas e historia de alarmas) Ajuste de contraste (CONTRAST) de pantalla Receptáculo para cable del sensor Baterías ‘AA’ 1.5v Cable sensor extendido Orificios para montaje en pared 10 11 13 14 RH520 V2.9 32/07...
-
Página 5: Descripción De La Pantalla
Indicador del estado del seguro del teclado Indicador de la hora Gráfica de la medida de humedad relativa (HR) Indicador de fecha Indicadores de función 10. Indicador numérico de temperatura 11. Indicador numérico de HR 12. Indicador de estado de la batería RH520 V2.9 32/07... -
Página 6: Descripción Del Teclado
Entra al modo para fijar la escala vertical TEMP selecciona el límite TEMP superior/inferior, SET para guardar SET + RH + UP Entra al modo para fijar la escala vertical RH selecciona el límite superior/inferior, SET para guardar RH520 V2.9 32/07... -
Página 7: Sonda De Medición
Inicio TENSIÓN 1. El RH520 funciona a batería o adaptador CA (4.5VDC 300mA). La fuente de batería consiste de tres (3) baterías ‘AA’. Lea la sección Reemplazo de la batería de este manual al cambiar o instalar las baterías. 2. Conecte el adaptador CA en el enchufe para adaptador CA ilustrado en la sección Descripción. - Página 8 Programación del RH520 BORRADO DE LA MEMORIA INTERNA Presione el botón RESTAURAR (ubicado dentro del compartimiento de la batería) para borrar los parámetros de pantalla y medición (tasa de muestreo, resolución vertical) y para restablecer la pantalla. Presione el botón DATA RESET (ubicado atrás de la unidad) para borrar todas las lecturas guardadas, los valores MÁX / MIN y la historia de alarmas.
-
Página 9: Configuración De La Tasa De Muestreo Para Registro
CONFIGURACIÓN DE LA TASA DE MUESTREO PARA REGISTRO La tasa de muestreo es la tasa a la que el RH520 automáticamente registra medidas 1. Presione simultáneamente SET, VIEW y TIME desde vista normal 2. La tasa de muestreo actual (en minutos) aparecerá en el área numérica de temperatura 3. -
Página 10: Modos Del Indicador
Modos del Indicador VISTA ESTÁNDAR La vista estándar es el estado de la pantalla cuando se enciende el RH520. Consulte el diagrama en la sección de descripción de la pantalla de este manual para una ilustración de la vista estándar. Para entrar a vista estándar en cualquier momento, presione la tecla VIEW. -
Página 11: Indicación De Máx-Min
5. Este procedimiento puede continuar hasta que no haya más alarmas y presionar la tecla ALARM sólo presenta la vista estándar 6. En el diagrama de ejemplo, el RH520 indica una alarma de alta temperatura (indicadores MÁX y ALARM activados). -
Página 12: Uso Del Reloj Para Ver Las Lecturas Guardadas
Presione simultáneamente las teclas TEMP y RH para ver las lecturas de punto de rocío. Sobre la temperatura de PUNTO DE ROCÍO se activa el icono DEW POINT. Vea el diagrama enseguida. Presione VIEW para regresar a vista estándar. RH520 V2.9 32/07... -
Página 13: Indicación De Tasa De Muestreo
í ñ 12 Horas 38 minutos 10 meses d as í a os ñ No fecha real Apéndice – Programas para captura de datos El software las instrucciones operacionales se localizan en el disco de software. RH520 V2.9 32/07... -
Página 14: Condiciones E Historia De Alarmas
(opcional) con cable y relevador. El módulo relevador puede ser usado para activar dispositivos externos de advertencia o conmutadores cuando se alcancen los límites programados de alarma. Consulte la información para conexión en el manual suministrado con el módulo. RH520 V2.9 32/07... -
Página 15: Servicios De Reparación Y Calibración
Para la última versión de esta Guía del usuario, actualizaciones de software y otra información al día de este producto, visite nuestra página en Internet: www.extech.com Copyright © 2005 Extech Instruments Corporation Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio...
