Anl. HWA 2000 5spr.
Bedienungsanleitung
Hauswasserautomat
Operating Instructions
Water Management System
Mode d'emploi
Système automatique de pompage d'eau
Gebruiksaanwijzing
Leidingwaterautomaat
Manual de instrucciones
Sistema automático de bombeo de agua

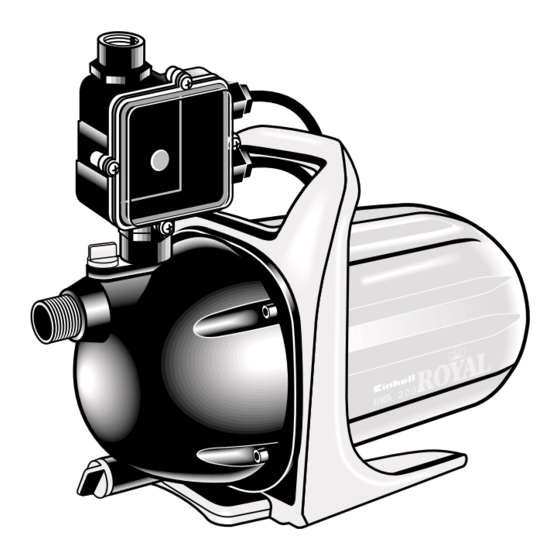

HWA 2000
HWA 2000 INOX
07.11.2001 14:59 Uhr
Art.-Nr.: 41.765.00
Art.-Nr.: 41.765.50
Seite 1
HWA
HWA
INOX
®
2 0 0 0
H W A
20 00
HW A
IN OX
2000
2000
Publicidad
Tabla de contenido
Manuales relacionados para EINHELL HWA 2000
Resumen de contenidos para EINHELL HWA 2000
- Página 1 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 1 ® Bedienungsanleitung Hauswasserautomat Operating Instructions Water Management System Mode d’emploi Système automatique de pompage d’eau Gebruiksaanwijzing Leidingwaterautomaat Manual de instrucciones Sistema automático de bombeo de agua 2 0 0 0 H W A...
-
Página 2: Sicherheitshinweise
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 2 1. Sicherheitshinweise Vermeiden Sie, daß die Pumpe einem direkten Wasserstrahl ausgesetzt wird. Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann) Folgeschäden durch eine Überflutung von Bitte lesen Sie die Gebrauchsanweisung Räumen bei Störungen an der Pumpe hat der... -
Página 3: Technische Daten
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 3 5. Technische Daten: Royal HWA 2000 HWA 2000 INOX Netzsanschluß: 230V ~ 50 Hz 230V ~ 50 Hz Aufnahmeleistung: 800 W 800 W Fördermenge max. 3600 l/h 3600 l/h Förderhöhe max. - Página 4 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 4 10. Funktion des Durchflußschalters HWA 2000 Druckleitungs- und Inbetriebnahme anschluß INOX Saugleitungs- anschluß 20 00 HW A IN O X 1: Schraube für Einstelldruck 8. Druckleitungsanschluß 2: RESET-Knopf 3: Rote LED (Trockensperre) Die Druckleitung (sollte mind.
-
Página 5: Auswechseln Der Netzleitung
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 5 8. Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüse, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene, Luft frei entweichen kann. 9. Wird der Hauswasserautomat direkt an eine Wasserleitung angeschlossen, in der bereits Wasserdruck ansteht, muß... -
Página 6: Störungen
Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original Einhell-Teile, oder von uns freigegebene Teile verwendet werden und die Reparatur nicht durch den ISC-Kundendienst druchgeführt wird. -
Página 7: Safety Information
ISC Customer Service. Please read the instructions for use very carefully Use only original Einhell spare parts. and observe the information they contain. By Never let the pump run dry and never operate it referring to these instructions, familiarize yourself with fully closed intake power. -
Página 8: Technical Data
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 8 5. Technical data Royal HWA 2000 HWA 2000 INOX Mains supply: 230V ~ 50 Hz 230V ~ 50 Hz Power rating: 900 W 900 W Delivery rate max. 3600 l/h 3600 l/h Delivery height max. - Página 9 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 9 10. Flow switch function and start-up HWA 2000 Pressure line connection INOX Intake line connection 20 00 HW A IN O X 1: Pressure setting screw 2: RESET button 8. Pressure line connection...
-
Página 10: Maintenance Instructions
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 10 8. All shut-off devices in the pressure line (spray nozzles, valves etc.) must be fully opened when priming so that any air in the intake line can escape. 9. If the automatic water controller is connected... - Página 11 We draw express attention to the fact that we are not liable under the Product Liability Law for any damage caused by our appliances if said damage results from improper repair or if parts are replaced by non-original Einhell parts or parts not issued with our approval and the repair was not carried out by ISC Customer Service.
-
Página 12: Consignes De Sécurité
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 12 1. Consignes de sécurité Evitez que la pompe ne soit exposée à un jet d’eau direct. L’exploitant est responsable du respect des prescriptions de sécurité et d’installation locales (consultez éventuellement un specialiste électricien). -
Página 13: Caractéristiques Techniques
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 13 5. Caractéristiques techniques: Royal HWA 2000 HWA 2000 INOX Tension de secteur: 230V ~ 50 Hz 230V ~ 50 Hz Puissance absorbée: 800 W 800 W Débit max. 3600 l/h 3600 l/h Hauteur de refoulement max. -
Página 14: Raccordement De La Conduite De Refoulement
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 14 10. Fonctionnement de l’interrupteur de HWA 2000 raccord de la débit et mise en service conduite INOX raccord de la conduite d’aspiration 20 00 HW A IN O X 1: Vis pour le réglage de pression 2: Bouton RESET (RAZ) 3: DEL rouge [diode électro-luminescente]... -
Página 15: Consignes D'entretien
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 15 bouton appuyé. Selon la hauteur d’aspiration et le 12. Changement du câble secteur volume d’air dans la conduite d’aspiration, ce premier processus d’aspiration peut durer env. 0,5 Attention! Débrancher l’appareil! à 5 minutes. En cas de durées d’aspiration Un câble électrique défectueux ne doit être... -
Página 16: Dépannage
à une réparation mal appropriée ou causés par le fait que, lors d’un remplacement de pièces, les pièces originales Einhell ou d’autres pièces autorisées par nous, n’ont pas été utilisées. Nous ne pouvons pas non plus être rendus responsables des dommages survenus au cours d’une réparation qui n’a... -
Página 17: Veiligheidsvoorschriften
ISC-klantenservice worden toestel, het juiste gebruik alsook met de uitgevoerd. veiligheidsaanwijzingen. Gebruik enkel en alleen Einhell wisselstukken. De toegang van kinderen dient door gepaste maatregelen te worden voorkomen. De pomp mag nooit drooglopen of met volledig De gebruiker is verantwoordelijk tegenover gesloten zuigleiding in werking worden gesteld. -
Página 18: Technische Gegevens
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 18 5. Technische gegevens: Royal HWA 2000 HWA 2000 INOX Netaansluiting: 230V ~ 50 Hz 230V ~ 50 Hz Opgenomen vermogen: 800 W 800 W Wateropbrengst max. 3600 l/h 3600 l/h Opvoerhoogte max. - Página 19 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 19 10. Functie van de stromings- schakelaar en inbedrijfstelling HWA 2000 Aansluiting drukleiding INOX Aansluiting zuigleiding 20 00 HW A IN O X 1: Drukafstelschroef 2: RESET-knop 3: Rode LED (blokkering tegen droog lopen) 8.
- Página 20 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 20 opnieuw water bij te vullen. 8. Tijdens het aanzuigproces moeten de in de 12. Vervangen van de netkabel drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig Let op! De netstekker van de pomp uit de opengedraaid zijn zodat de lucht ingesloten in de wandcontactdoos trekken.
-
Página 21: Bestellen Van Wisselstukken
Einhell wisselstukken of niet door ons vrijgegeven stukken worden gebruikt en de herstelling niet door de ISC klantenservice wordt... -
Página 22: Instrucciones De Seguridad
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 22 1. Instrucciones de seguridad Evite que la bomba esté expuesta a un chorro de agua directo. El usuario es responsable de observar cualquier directiva de montaje y de seguridad con vigencia local (En caso de duda consulte a su especialista). -
Página 23: Características Técnicas
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 23 5. Características técnicas: Royal HWA 2000 HWA 2000 INOX Tensión de red 230V ~ 50 Hz 230V ~ 50 Hz Potencia absorvida 800 W 800 W Caudal max. 3600 l/h 3600 l/h Altura de elevación max. -
Página 24: Funcionamiento Del Interruptor De Caudal Y Puesta En Servicio
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 24 10. Funcionamiento del interruptor de caudal y puesta en servicio HWA 2000 Conexión manguera presión INOX Conexión manguera de aspiracción 20 00 HW A IN O X 1: Tornillo para la presión ajustada 2: Botón de RESET... -
Página 25: Como Cambiar El Cable De Red
Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 25 botón se mantenga apretado. Según la altura de 12. Como cambiar el cable de red aspiración y el caudal de aire que se halle en la tubería el primer proceso de aspiración puede ¡Atención, desconecte primero el aparato... -
Página 26: Pedido De Piezas De Recambio
Einhell, o de empresas que nosotros hayamos reconocido. Reparaciones deberán llevarse a cabo a través del servicio técnico ISC. - Página 27 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 27 Ersatzteilzeichnung HWA 2000 Art.Nr. 41.765.00, I-Nr. 91018...
- Página 28 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 28 Ersatzteilliste HWA 2000 Art.Nr. 41.765.00, I-Nr. 91018 Pos. Bezeichnung Ersatzteil-Nr. Inbusschraube M8x12 34.006.50.82 Motorgehäuse 41.820.00.01 Griff 41.820.00.03 Spannschloßmutter M8x20 DIN 1479 41.820.00.04 Standfuß 41.820.00.05 Knickschutztülle 41.821.00.07 Schalter 41.711.30.12 Blechschraube 4x22 41.812.00.08 Schalteraufnahme 41.820.00.06...
- Página 29 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 29 Ersatzteilzeichnung HWA 2000 INOX Art.Nr. 41.765.50, I-Nr. 91018...
- Página 30 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 30 Ersatzteilliste HWA 2000 INOX Art.Nr. 41.765.50, I-Nr. 91018 Pos. Bezeichnung Ersatzteil-Nr. Inbusschraube M8x12 34.006.50.82 Motorgehäuse 41.820.00.01 Griff 41.820.00.03 Spannschloßmutter M8x20 DIN 1479 41.820.00.04 Standfuß 41.820.00.05 Knickschutztülle 41.821.00.07 Schalter 41.711.30.12 Blechschraube 4x22 41.812.00.08...
- Página 31 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 31...
- Página 32 Anl. HWA 2000 5spr. 07.11.2001 14:59 Uhr Seite 32 GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der nutzung oder Transportschäden, ferner nicht auf Schäden, die in-...
