Coloque los extremos del tubo de la chimenea con cuidado. Fije la parte
interior de la chimenea a la toma de conexión de la parte interior de la
chimenea con 2 tornillos.

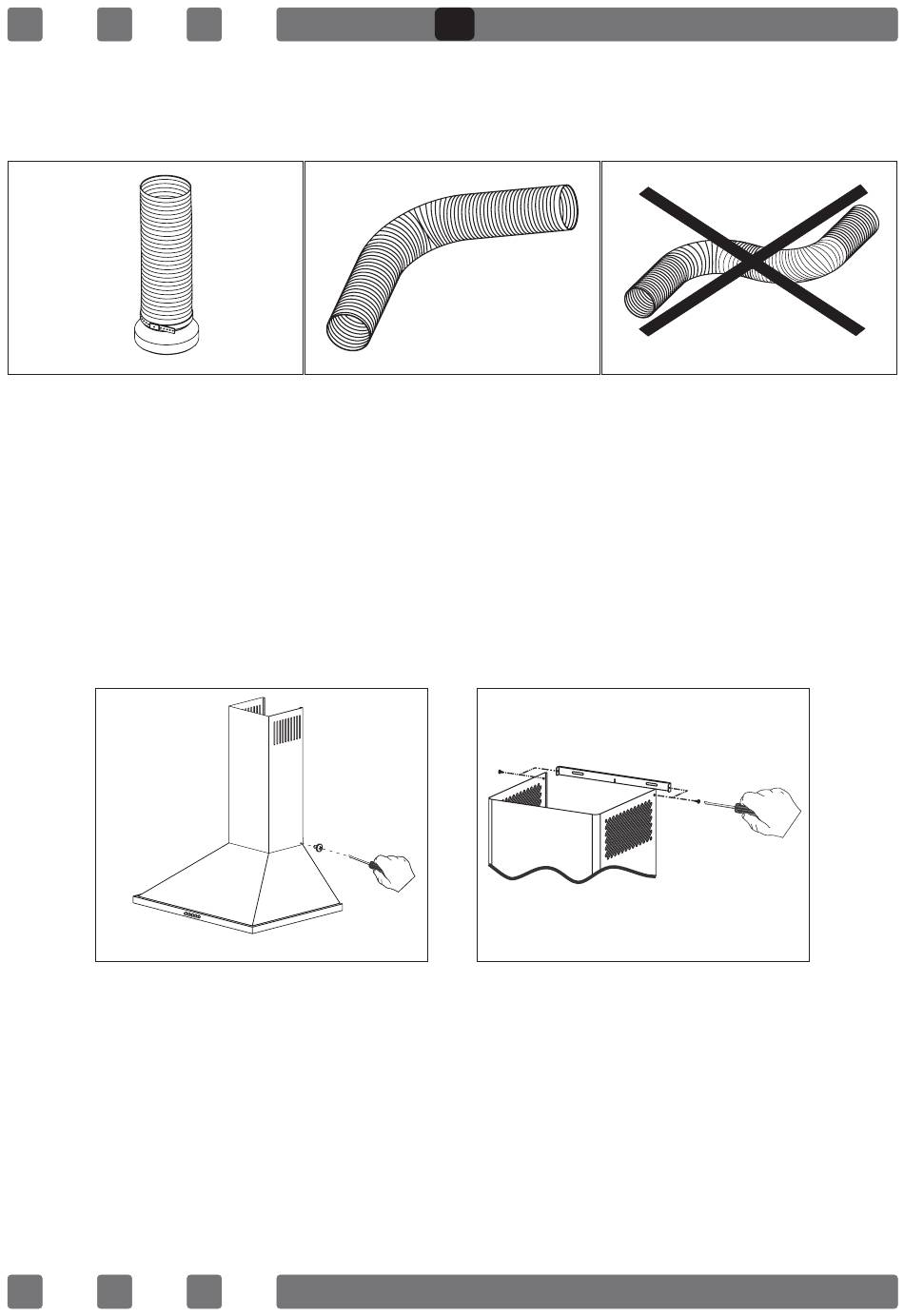

Figura 2
3.4. Inserción Del Eje Exterior
Fije la chimenea exterior a su lugar sobre la campana usando 2
tornillos como se indica en la Figura 5.

3.5. Montaje De Placa De Gancho De La Chimenea Interior

Para fijar la placa de la chimenea, debe perforar con 2 agujeros de
6mm de diámetro a la altura debida con una taladradora. Coloque
clavijas de 6mm en estos agujeros y fíjela.
Atornille la chimenea interior a los puntos señalados (mire la figura 6).
Figura 5
Nota: El producto que ha comprado posiblemente no contendría chimenea
interior según su contenido.
ES
Figura 3
Figura 6
