Definir valores de tolerancia: Tolerancia

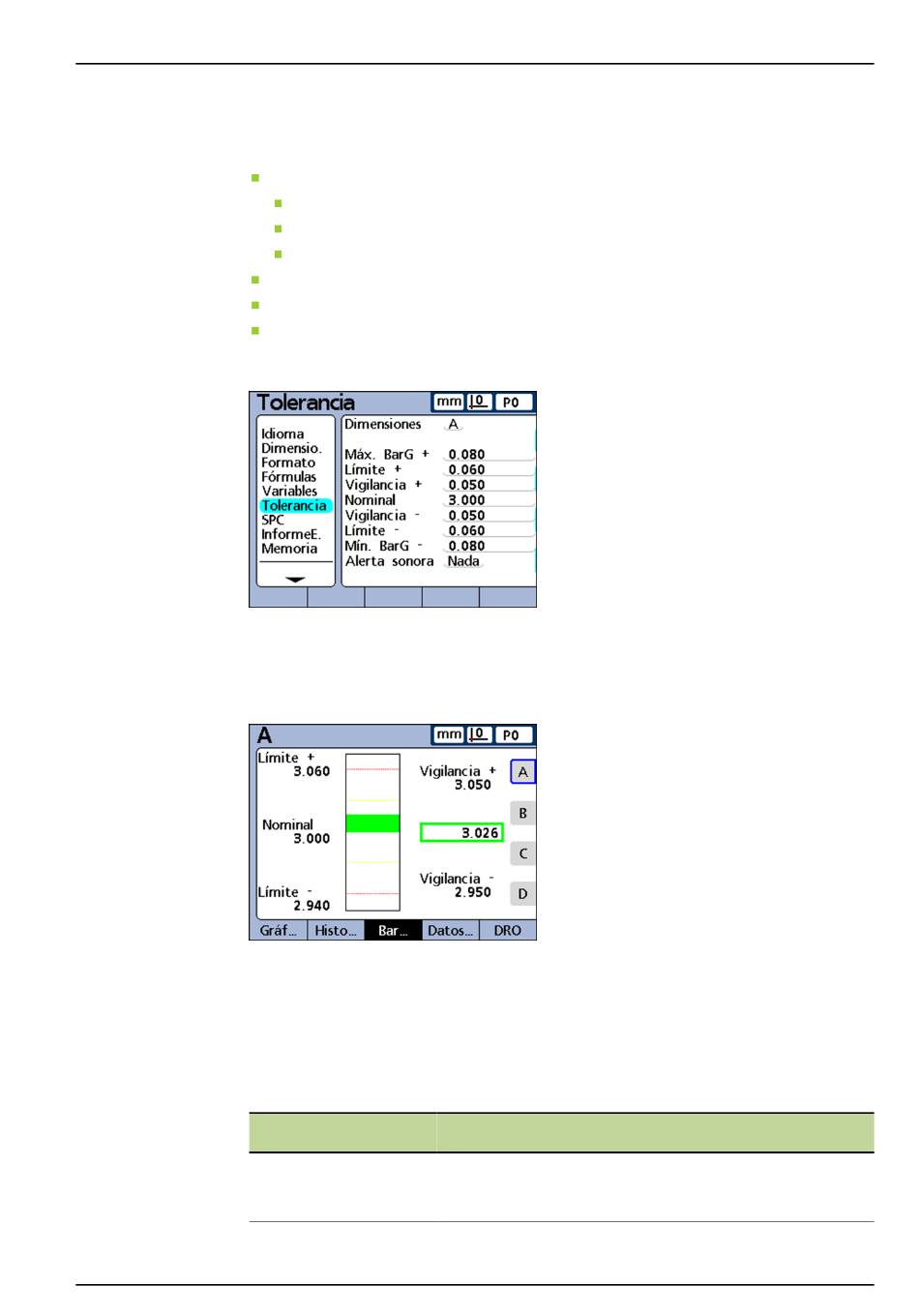

7.7 Definir valores de tolerancia: Tolerancia
Resumen
Llamada
Breve descripción
Representación de
rangos de tolerancia
76
En este capítulo se describen las funciones siguientes:
Valores nominales con límites de tolerancia
Valor nominal con tolerancias +/-
Valor nominal únicamente con tolerancias positivas
Valor nominal únicamente con tolerancias negativas
Valor nominal con valores límite fijos
Fijar el sonido de alarma
Reflejar valores
Softkeys Menú/Setup, Submenú Setup Tolerancia
En los campos del submenú de Setup Tolerancia puede fijarse para cada característica
el valor nominal, así como el límite superior/inferior, límite superior/inferior para avisos
de advertencia el valor Min-Máx.-para diagramas de barras. Para avisos de advertencia
y/o valores límite puede definirse opcionalmente la emisión de una señal acústica.
Los rangos de tolerancia pueden indicarse numéricamente y como bandas de
tolerancia identificadas cromáticamente en gráficos de barras y circulares de las
posiciones REALES En gráficos de barras y circulares, como estándar los valores
correctos se representan en color verde, los valores de alerta en color amarillo y
valores incorrectos en color rojo.
Los valores fijados para la clasificación en "Correcto", "Alerta" y "Incorrecto" se indican
junto al diagrama de barras. Tienen el significado siguiente:
Tolerancia
Correcto
Descripción
Zona entre alerta LI y alerta LS. Un valor se considera como
bueno si se encuentra dentro del rango de valores admisibles fi-
jado.
