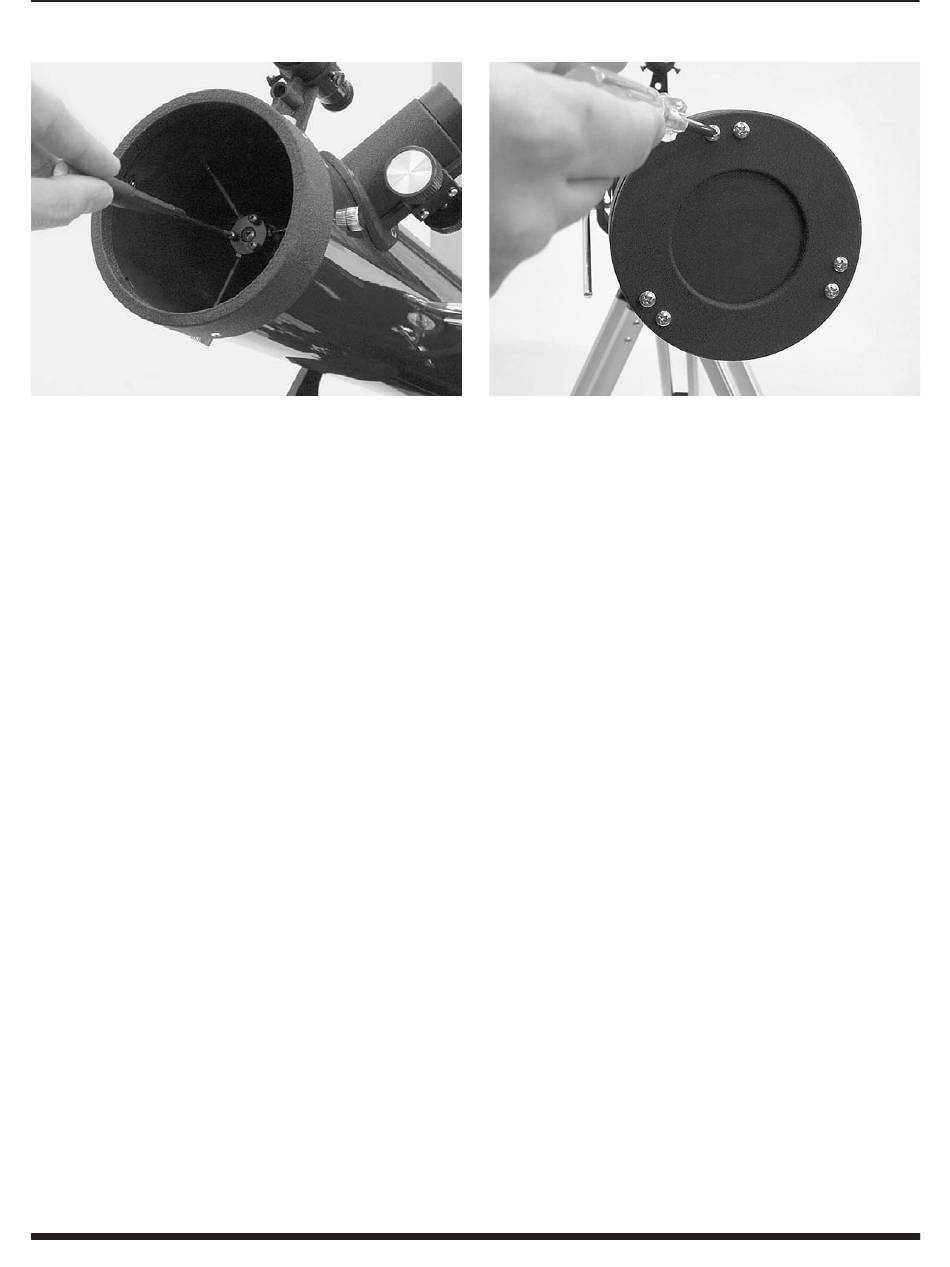

Figura 8.
Ajuste la inclinación del espejo secundario aflojando
o apretando los tres tornillos de ajuste de alineación con un
destornillador de estrella pequeño.
Para revisar la colimación, retire el ocular y mire hacia abajo
por el tubo del enfocador. Debería ver el espejo secundario
centrado en el tubo, así como el reflejo del espejo primario
centrado en el espejo secundario y el reflejo del espejo
secundario (y el ojo) centrado en el reflejo del espejo primario,
como se muestra en la figura 6a. Si hay algo descentrado,
lleve a cabo el siguiente procedimiento de colimación.
tapa de colimación y marca central del espejo
El SpaceProbe 3 incluye una tapa de colimación. Se trata de
una simple tapa que encaja en el tubo del enfocador como
una tapa antipolvo, pero tiene un agujero en el centro y un
fondo plateado. Esto ayuda a centrar el ojo para que
colimación sea fácil de realizar. En las figuras de la 6b a la 6e
se supone que la tapa de colimación está en su lugar.
Además de proporcionar la tapa de colimación, verá que hay
un pequeño anillo (adhesivo) en el centro exacto del espejo
primario. Esta "marca central" le permite lograr una colimación
muy precisa del espejo primario, ya que no tiene que adivinar
dónde se encuentra el centro del espejo. Solo tiene que
ajustar la posición del espejo (según se describe a
continuación) hasta que el reflejo del agujero de la tapa de
colimación quede centrado en el interior del anillo. Esta
marca central también resulta necesaria para obtener
resultados óptimos con otros dispositivos colimadores, como
el colimador láser LaserMate de Orion, al eliminar la
necesidad de quitar el espejo primario y marcarlo
manualmente.
NOTA: No es necesario retirar el adhesivo del anillo
central del espejo primario. Como se encuentra
directamente en la sombra del espejo secundario, su
presencia no afecta negativamente al rendimiento óptico
del telescopio ni a la calidad de la imagen. Esto puede
parecer contradictorio, pero es verdad.
10
Figura 9.
Afloje una vuelta completa un tornillo de la parte
posterior del tubo óptico y apriete el otro tornillo "del conjunto"
hasta que quede apretado para ajustar el espejo primario.
alineación del espejo secundario
Con la tapa de colimación en su lugar, mire a través del
agujero de la tapa al espejo secundario (diagonal). No haga
caso de los reflejos por el momento. El propio espejo
secundario debe estar centrado en el tubo del enfocador, en
dirección paralela a la longitud del telescopio. Si no es así,
como en la figura 6b, se debe ajustar. Solo será necesario
realizar este ajuste en contadas ocasiones, si es que alguna
vez hace falta. Resulta más fácil ajustar el espejo secundario
en una habitación bien iluminada con el telescopio apuntando
hacia una superficie brillante, como un papel o una pared de
color blanco. Para colimar el espejo secundario, es útil
colocar un trozo de papel blanco en el tubo del telescopio
frente al enfocador (es decir, en el otro lado del espejo
secundario). Utilice un destornillador de estrella para aflojar
varias vueltas los tres tornillos de alineación pequeños del
eje central de la araña de 3 patas. Sostenga fijamente el
soporte del espejo (tenga cuidado de no tocar la superficie de
los espejos), mientras gira el tornillo central más grande con
un destornillador de estrella (consulte la figura 7). Al girar el
tornillo en el sentido de las agujas del reloj se moverá el
espejo secundario hacia la abertura frontal del tubo óptico,
mientras que al girar el tornillo en sentido contrario a las
agujas del reloj se moverá el espejo secundario hacia el
espejo primario.
Cuando el espejo secundario esté centrado en el tubo del
enfocador, gire el soporte del espejo secundario hasta que el
reflejo del espejo primario quede de la forma más centrada
posible en el espejo secundario. Puede que no quede
perfectamente centrado, pero no importa. Apriete los tres
tornillos de alineación pequeños igualmente para asegurar el
espejo secundario en esa posición.
Si todo el reflejo en el espejo primario no es visible en el
espejo secundario, como en la figura 6c, tendrá que ajustar la
inclinación del espejo secundario. Para ello, afloje
alternativamente uno de los tres tornillos de alineación
10
