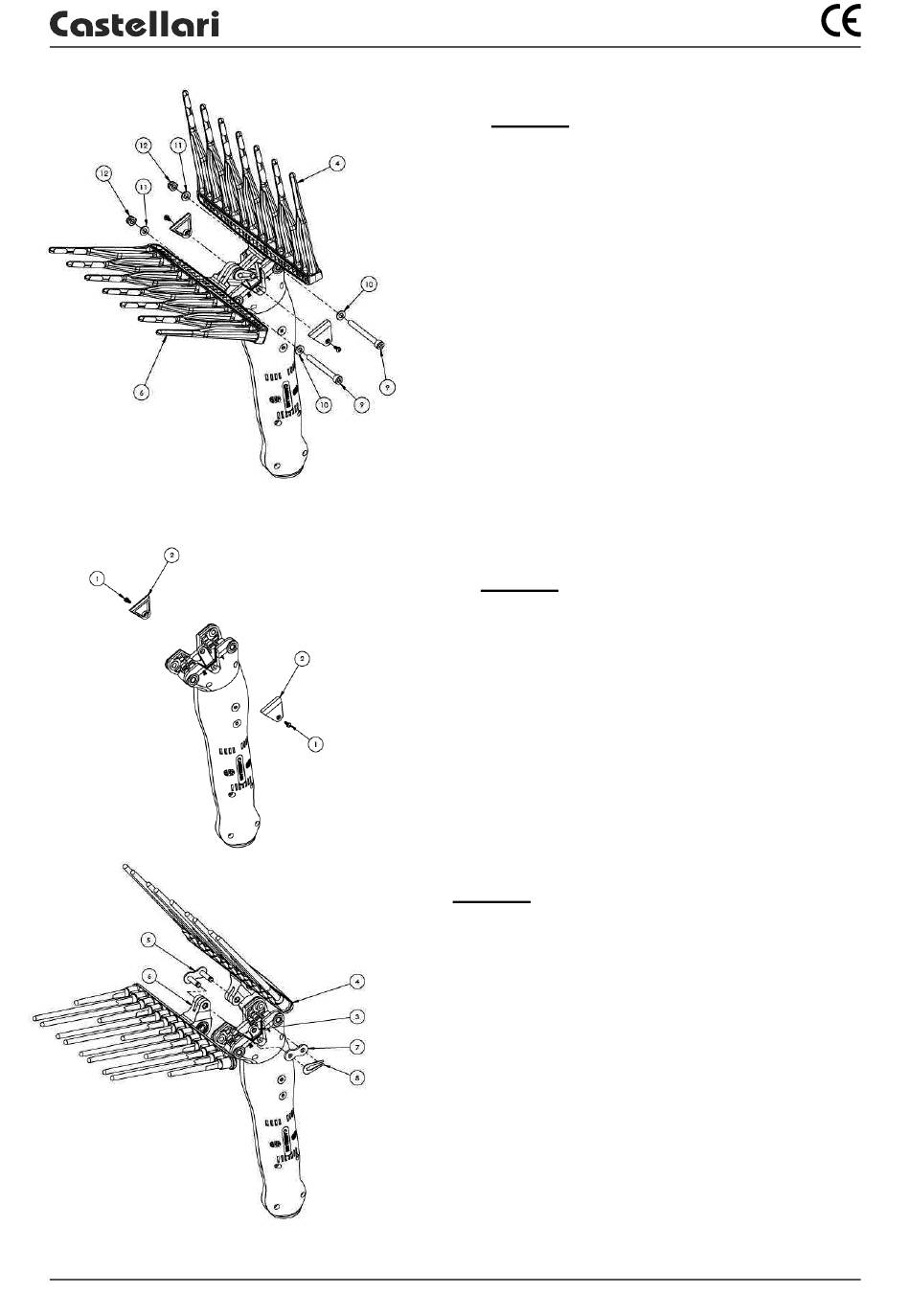

4.2. Montaggio e smontaggio pettini EP-S L/C V2
Castellari S.r.l. • Via Lasie 16/E
OLIVANCE EP - EP S
Figura 3
Allineare i fori dei cuscinetti del pettine
superiore (4) ai fori indicati nel carter come
n° 1 ed inserire la vite (9) interponendo la
rondella (10); dalla parte opposta inserire
sulla vite la rondella (11) ed il dado (12).
Allo stesso modo, allineare i fori dei
cuscinetti del pettine inferiore (6) ai fori
indicati nel carter come n° 2 e ripetere
l'operazione di fissaggio con vite, rondelle
e dado.
Riposizionare i coperchietti di sicurezza ed
avvitare entrambe le viti.
Figura 1
Svitare le viti (1) ed estrarre i coperchietti
di sicurezza (2)
Figura 2
Inserire la biella (3) nell'alloggiamento del
pettine superiore (4) , allineare i fori ed
inserire la falsa maglia (5).
Calzare sul perno libero della falsa maglia
(5) il foro di tiro del pettine inferiore (6).
Chiudere la falsa maglia con la piastrina
(7) e fissare la molletta (8).
N.B. Ingrassare accuratamente tutti i fori
di assemblaggio.
Figura 3
