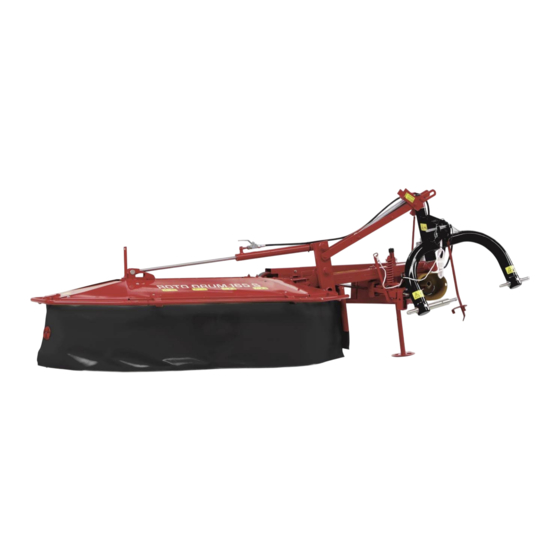

SIP ROTO DRUM 165 S Manual De Usuario

Segadora rotativa de tambores
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
SLO
Navodilo za uporabo
HR
Uputstvo za rukovanje
GB
Instruction for work
D
Betriebsanleitung
E
Manual de usuario
ROTO DRUM 165 S
ROTO DRUM 185 S
bobnasta rotacijska kosilnica
bubnjasta rotaciona kosačica
Velja od tov štev. dalje:
Važi od tvor. broja dalje:
Ab masch. Nr.:
From mach Nr.:
Desde nº de serie:
ROTO DRUM 165 S = 5752
ROTO DRUM 185 S = 2482
rotary drum mower
trommelmäher
segadora rotativa de tambores
