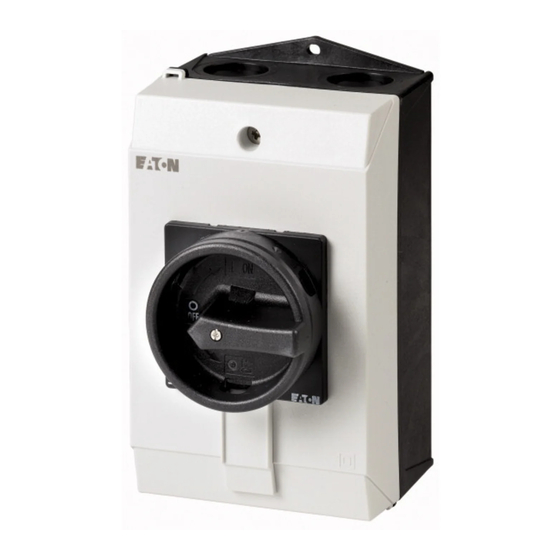

Eaton P1 /I2 Serie Instrucciones De Montaje

06/11 IL03802001Z
(AWA1150-1689)
P1.../I2...
SP1-...I(H)2
P1.../I2(H)(-RT)
SP1-...I(H)2K...
P1.../I2(H)(-RT)
P1.../I2(H)/SVB(-SW)
SP1-...I(H)2C...
1.2 Nm
(10.62 lb-in)
2 x ST 3.9 x 19 - F - Z
1 Nm (8.85 lb-in)
Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)
P1.../I2(H)/SVB(-SW)
SP1-...I(H)2C...
d
d = 4 - 8 mm
(d = 0.16 - 0.31")
F 3x b + d F 47 mm
(b + d F 1.85")
h ST included as standard
ST im Lieferumfang enthalten
ST compris dans la livraison
ST incluido en el suministro
ST compreso nella fornitura
ST 包括在供货范围之中
ST входит в объем поставки
Instruction Leaflet
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
安装说明
Инструкция по монтажу
Electric current! Danger to life!
en
Only skilled or instructed persons may carry out the
following operations.
de
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch unterwiesene
Personen dürfen die im Folgenden beschriebenen Arbeiten
ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado por
personas cualificadas y advertidas.
it
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire le
operazioni di seguito riportate.
触电危险！
zh
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Z 2
(SPX-)HI11-P1/(P3)(Q)
2
0.5 - 1.5 mm
2
0.75 - 2.5 mm
P1..., SP1-...
1 x 1.0 - 4.0 mm
2 x 1.0 - 4.0 mm
1 x 1.5 - 6.0 mm
2 x 1.5 - 6.0 mm
UL-File: E36 332
UL AWG14 - AWG8
L1 L2 L3
L1 L2 L3
1 3 5
1 3 5 N
2 4 6
2 4 6 N
T1 T2 T3
T1 T2 T3
I
I
0
0
P1..., SP1-... P1.../N, SP1-...N P1.../HI11,
ON
M4
OFF
100 mm (3.94")
1.0 x 6
0.6 Nm
(5.31 lb-in)
0.6 Nm
(5.31 lb-in)
2
1.6 Nm
2
(14.16 lb-in)
2
1.6 Nm
2
(14.16 lb-in)
1.6 Nm
(14.16 lb-in)
L1 L2 L3
1 3 5 13 21
2 4 6 14 22
T1 T2 T3
I
0
SP1-...A11
80 mm (3.15")
1/2
