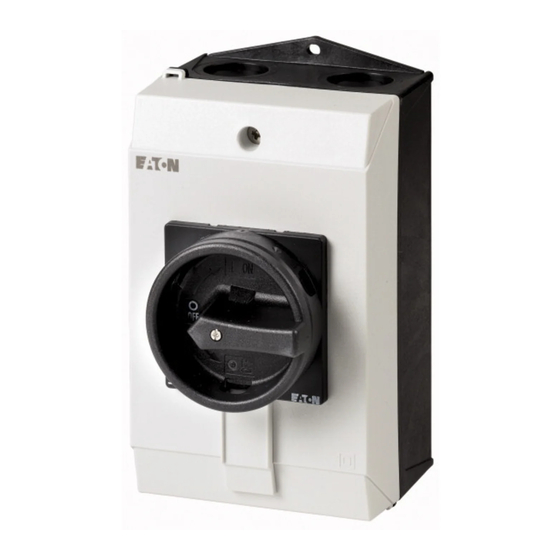

Eaton P1 Serie Instrucciones De Montaje

07/16 IL03802001Z
(AWA1150-1689)
P1.../I2...
P1.../I2(H)(-RT)
P1.../I2(H)(-RT)
P1.../I2(H)/SVB(-SW)
1.2 Nm
(10.62 lb-in)
0.6 Nm
(5.31 lb-in)
2 x ST 3.9 x 19
1 Nm (8.85 lb-in)
0.6 Nm
(5.31 lb-in)
Emergency On Call Service: Local representative (www.eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)
P1.../I2(H)/SVB(-SW)
d
d = 4 - 8 mm
≦ 3 x b + d ≦ 47 mm
ZFS...T0
Instruction Leaflet
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
安 安 装 装 说 说 明 明
Инструкция по монтажу
Lebensgefahr durch elektrischen Strom!
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh
触 触 电 电 危 危 险 险 ！ ！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
(d = 0.16 - 0.31")
(b + d ≦ 1.85")
HI11-P1/P3
P1...
75 °C Cu wire only
UL-File: E 36 332
Suitable For Use As Motor Branch Circuit
Disconnecting Means With Suffix SVB.
Break All Lines.
L1 L2 L3
1 3 5
2 4 6
T1 T2 T3
I
0
P1...
M4
OFF
100 mm (3.94")
Electric current! Danger to life!
en
Only skilled or instructed persons may
carry out the following operations.
tightening
torque
2
0.5 - 1.5 mm 1 Nm
(8.85 lb-in)
2
0.75 - 2.5 mm
AWG 18 - AWG 14
tightening
torque
2
1 x 1.0 - 4.0 mm
1.6 Nm
2
2 x 1.0 - 4.0 mm (14.16 lb-in)
2
1 x 1.5 - 6.0 mm
2
2 x 1.5 - 6.0 mm
AWG 14 - AWG 8
L1 L2 L3 L1 L2 L3
1 3 5 N 1 3 5
N
2 4 6 2 4 6
T1 T2 T3 T1 T2 T3
I I
0 0
P1.../N P1.../HI11
ON
80 mm (3.15")
13 21
14 22
1/2
