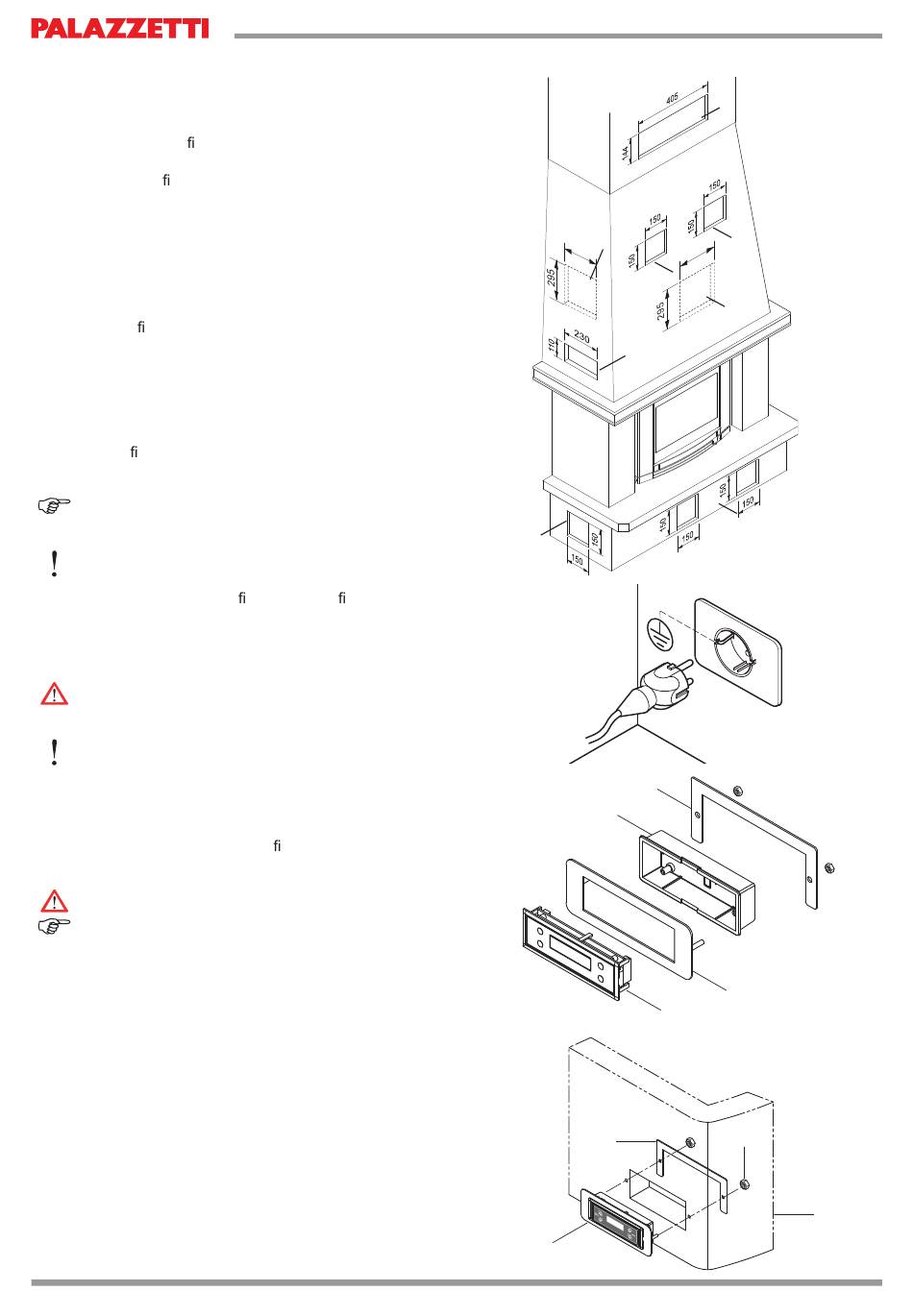

6.7 REALIZACIÓN DE ORIFICIOS
TÉCNICOS EN EL REVESTIMIENTO
El revestimiento sólo puede ser realizado por
personal cuali cado.
En el revestimiento y en la campana se deben
realizar ori cios técnicos para:
A) ubicación del display;
B) las boquillas de ventilación;
C) la evacuación de calor de la campana;
D) la ventilación del revestimiento en la base;
E) las boquillas de aspiración del motor en la base;
F) la carga de pellets en la campana;
Los ori cios deben respetar las medidas que se
indican en la Fig. 6.6.1.
6.8 CONEXIÓN CON LAS
INSTALACIONES
6.8.1 Conexión eléctrica
Es su ciente conectar la estufa a la instalación
eléctrica por medio de la clavija suministrada.
Se debe acceder fácilmente al conexionado
eléctrico (clavija) también después de instalar la
estufa.
Si el cable de alimentación queda dañado, debe
ser sustituido por el servicio de asistencia técnica
o por un técnico cuali cado, esto a n de precaver
cualquier riesgo.
6.8.1.1 Conexión con tierra
PELIGRO
Es obligatorio que la instalación esté provista de
conexión con tierra y de interruptor diferencial
cumpliendo con las leyes vigentes (Fig. 6.7.1).
El conducto de descarga de los humos debe tener
su propia conexión a tierra.
6.8.2 Instalación del panel de mandos
El panel de mandos de la chimenea puede
montarse sobre la pared ( g 6.7.2).
PELIGRO
No instalar la caja empotrable sobre la campana.
Predisponer el paso del cable entre el panel y
la placa electrónica de tal forma que no resulte
dañado por las elevadas temperaturas durante el
funcionamiento de la chimenea.
Conectar el cable entre los bornes de la placa
electrónica y el panel de mandos antes de cerrar
las cajas.
6.8.3
Conexión al termostato ambiente
La estufa está predispuesta para aceptar la
conexión a un termostato ambiente externo (en
posición de normalmente abierto).
142
INSTALACIÓN
E
1
C
B
F
2 9
5
5
2 9
B
F
A
D
4
3
2
1
4
3
00 477 3370 - 09/2014 - PN - Italy
Fig. 6.6.1
Fig. 6.7.1
2
Fig. 6.7.2
