Manuales relacionados para Xerox DocuMate 152i
Resumen de contenidos para Xerox DocuMate 152i

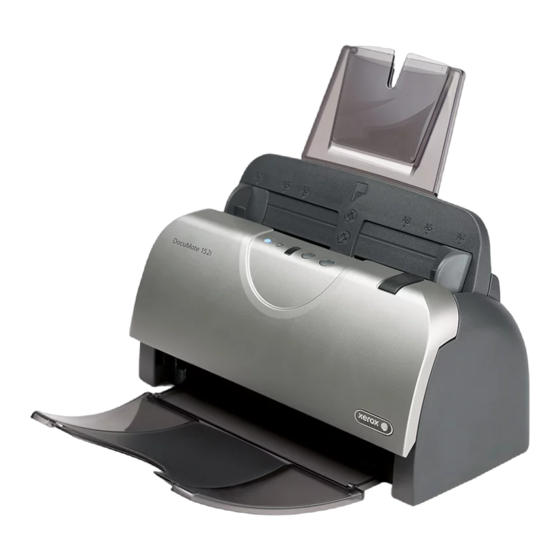

- Página 1 05-0904-400 Agosto 2018 Xerox ® DocuMate 152i ® Scanner Guía de usuario del escáner. Usuarios de Windows ®...
- Página 2 , Xerox and Design ® DocuMate son marcas comerciales de Xerox Corporation en Estados Unidos y/u otros países. Contenido © 2018 Visioneer, Inc. Todos los derechos reservados. La marca y el logotipo de Visioneer son marcas comerciales registradas de Visioneer, Inc.
- Página 3 El uso, la duplicación ó la divulgación está sujeta a restricciones establecidas en la subdivisión del contrato (c)(1)(ii) de la cláusula de Derechos en datos técnicos y software computacional 52.227- FAR14. El material escaneado por este producto puede estar protegido por leyes del gobierno y otras regulaciones, tales como derechos de autor.
-
Página 4: Tabla De Contenido
Información de contacto de EH&S.....................1-4 2-Bienvenido ......................2-1 Contenido de la caja .........................2-1 Requisitos del sistema ........................2-2 Documentación...........................2-2 El escáner Xerox® DocuMate 152i.....................2-3 3-Desembale y ensamble el escáner .............. 3-1 Ensamble el escáner..........................3-1 Conecte el cable de alimentación del escáner ..............3-2 4-Instalación ......................4-1 Instalación de software y conexión del escáner..............4-1... - Página 5 Códigos de solución de problemas de la luz de estado........6-12 Desinstalación del escáner ......................6-14 Especificaciones del escáner Xerox® DocuMate 152i ........... 6-15 Lista de piezas del escáner Xerox® DocuMate 152i ............6-16 7-Apéndice A: Información de regulaciones..........7-1 Normativa básica ..........................7-1 Estados Unidos (Normativa FCC) ...................7-1...
-
Página 6: 1-Seguridad
• Desenchufe siempre el equipo del tomacorriente antes de limpiarlo. Nota: el equipo Xerox cuenta con un dispositivo de ahorro de energía para conservar la energía cuando no está en uso. El equipo se puede dejar encendido en forma continua. -
Página 7: Información Eléctrica
No use un adaptador para conectar ningún equipo Xerox a un tomacorriente que no tenga un terminal de conexión a tierra. No coloque el equipo donde puedan pisar ó tropezarse con el cable de alimentación. -
Página 8: Dispositivo De Desconexión
Si se presenta alguna de las siguientes condiciones, apague inmediatamente el equipo y desconecte los cables de alimentación de los tomacorrientes. Contacte a un representante autorizado de mantenimiento de Xerox para que solucione el problema: • El equipo emite olores ó hace ruidos inusuales. -
Página 9: Certificación De Seguridad Del Producto
Información de contacto Para obtener más información ambiental, de salud y de seguridad en relación a este producto y los suministros Xerox, contacte a las siguientes líneas de ayuda al cliente: EE.UU. y Canadá / Europa (Teléfono): 1-800-ASK-XEROX EE.UU. y Canadá / Europa (Fax): 1-800-ASK-XEROX... -
Página 10: 2-Bienvenido
Bienvenido ® Su nuevo escáner Xerox puede escanear rápidamente pilas de documentos de una cara o de dos caras, y colocar sus imágenes en su computadora. Contenido de la caja Antes de dar inicio a la instalación del software, verifique el contenido de la caja para asegurarse de que se incluyen todas las piezas. -
Página 11: Requisitos Del Sistema
® ® Xerox DocuMate 152i Bienvenido Guía de instalación rápida Tarjeta de soporte técnico Tarjeta de garantía Requisitos del sistema • PC Pentium 4 con ó equivalente • Unidad DVD-ROM (capaz de leer DVD de doble capa) • Un puerto bus serie universal (USB) disponible ®... -
Página 12: El Escáner Xerox® Documate 152I
Guía de escaneo de TWAIN: Instrucciones para el acceso y el escaneo con la interfaz TWAIN. El escáner Xerox® DocuMate 152i Bandeja de entrada: mantiene el papel en el escáner. Guías del papel: se ajusta conforme al ancho del documento. - Página 13 ® ® Xerox DocuMate 152i Bienvenido Guía de usuario del escáner...
-
Página 14: 3-Desembale Y Ensamble El Escáner
Desembale y ensamble el escáner Ensamble el escáner Extraiga el escáner de su espuma protectora y de su bolsa plástica. Quite la cinta adhesiva del escáner y la bandeja de entrada. Inserte la extensión de la bandeja de entrada en la bandeja de entrada y encaje sus lengüetas en su posición. -
Página 15: Conecte El Cable De Alimentación Del Escáner
® ® Xerox DocuMate 152i Desembale y ensamble el escáner Cierre la cubierta del escáner Inserte los pasadores a ambos lados de la bandeja de salida en los orificios del escáner. Conecte el cable de alimentación del escáner Nota: Sólo use el suministro de alimentación de su escáner (APD DA-24C24). La conexión de cualquier otro tipo de suministro de alimentación puede dañar el escáner e invalidará... -
Página 16: 4-Instalación
Instalación Antes de dar inicio a la instalación, asegúrese de lo siguiente: • Si se le solicita reiniciar durante la instalación, seleccione "No". Termine de instalar el resto del software, luego cierre todas las ventanas abiertas y reinicie su computadora. •... - Página 17 ® ® Xerox DocuMate 152i Instalación Se abre la ventana Seleccionar idioma. Haga clic en la flecha del menú desplegable y elija el idioma que desea usar. Haga clic en Aceptar. Se abre la ventana Menú principal del disco. Nota: Si el disco no se inicia, compruebe lo siguiente: –...
- Página 18 ® ® Instalación Xerox DocuMate 152i Conecte un extremo del cable USB en el puerto USB del escáner, y el otro extremo en un puerto USB de la computadora. Encienda el escáner. Nota: Seleccione Cancelar para instalar el software solo en el disco.
- Página 19 ® ® Xerox DocuMate 152i Instalación Asegúrese de que las casillas Controlador del escáner y Visioneer OneTouch estén marcadas. Nota: el software que se incluye con su escáner puede diferir levemente de la lista que aparece en la ventana. 10. Si hay una versión del software ya instalada en el sistema, la opción aparecerá sombreada.
-
Página 20: Instalación Del Controlador Del Escáner
Seleccione la opción de la ventana de instalación solo si quiere eliminar los perfiles existentes. En la ventana Acuerdo de licencia de Xerox, lea el acuerdo de licencia. Si acepta los términos, seleccione Acepto y haga clic en Siguiente. -
Página 21: Conecte El Cable Usb Y Encienda El Escáner
® ® Xerox DocuMate 152i Instalación Deténgase cuando vea la ventana “Complete la instalación conectando el hardware”. No haga clic en Aceptar todavía. Deje la ventana abierta y continúe con la sección siguiente. Nota: Si no ve este diagrama en pantalla para conectar el escáner, deténgase y siga las instrucciones de la siguiente sección para conectar el escáner. - Página 22 ® ® Instalación Xerox DocuMate 152i Encienda el escáner. La ubicación del interruptor de encendido/apagado del escáner se indica en el diagrama a continuación. La luz de estado se enciende y destella, lo que indica que el escáner está recibiendo alimentación.
-
Página 23: Instalación De Visioneer Onetouch
® ® Xerox DocuMate 152i Instalación Haga clic en Cerrar en la ventana Instalación del controlador finalizada para cerrar y salir del instalador de controladores. INSTALACIÓN DE VISIONEER ONETOUCH La instalación del software Visioneer OneTouch se iniciará automáticamente después de que haga clic en Cerrar en la ventana Instalación del controlador finalizada. -
Página 24: Aplicaciones Adicionales Disponibles Con Su Escáner
® ® Instalación Xerox DocuMate 152i El software Visioneer OneTouch se instalará cuando haga clic en Siguiente en la ventana Contrato de licencia de Visioneer. Haga clic en Cerrar en la ventana Instalación de Visioneer OneTouch finalizada para cerrar y salir del instalador. -
Página 25: Ver Las Guías Del Usuario
® ® Xerox DocuMate 152i Instalación Ver las Guías del usuario Regrese a la ventana Menú principal y haga clic en Ver las guías del usuario. Haga clic en “Ver la documentación del escáner” para acceder a las guías de escaneo y a la guía de usuario del escáner para OneTouch y TWAIN. -
Página 26: Registrar El Escáner
Presione Entrar en el teclado de la computadora ó haga clic en la opción de la pantalla para ir a la dirección Web. Cuando se cargue la página Web de escáneres de Xerox, haga clic en Support (Soporte). En la página de soporte de productos, haga clic en el enlace Register Your Product (Registre su producto). - Página 27 ® ® Xerox DocuMate 152i Instalación 4-12 Guía de usuario del escáner...
-
Página 28: 5-Colocación De Documentos Para Escanear
Colocación de documentos para escanear Quite siempre las grapas o los clips de los documentos antes de insertarlos en el alimentador automático de documentos del escáner. Las grapas y los clips pueden atascar el mecanismo de alimentación y rayar los componentes internos. Quite también las etiquetas, los adhesivos o las notas Post-It™... -
Página 29: Elementos Que Debe Evitar Escanear
® ® Xerox DocuMate 152i Colocación de documentos para escanear Elementos que debe evitar escanear Los documentos que figuran en esta lista se pueden escanear, pero ha de tener en cuenta que escanear documentos de este tipo acortará la vida del escáner. Será necesario realizar tareas de mantenimiento con más frecuencia y las piezas sometidas a desgaste durarán menos. -
Página 30: Escaneo Con El Alimentador Automático De Documentos (Adf)
® ® Colocación de documentos para escanear Xerox DocuMate 152i Escaneo con el Alimentador automático de documentos (ADF) PREPARACIÓN DE LOS DOCUMENTOS PARA ESCANEAR • Separe todas las páginas de los documentos tal y como se indica en la siguiente ilustración para asegurarse de que ninguna página queda pegada a otra. -
Página 31: Interfaces De Escaneo
® ® Xerox DocuMate 152i Colocación de documentos para escanear Coloque los documentos hacia abajo en el alimentador automático de documentos insertando primero su parte superior. Ahora puede escanear los documentos utilizando los botones del escáner, OneTouch o una de las otras interfaces de escaneo. - Página 32 ® ® Colocación de documentos para escanear Xerox DocuMate 152i • Interfaz TWAIN y WIA: esta opción utiliza la interfaz TWAIN del escáner para escanear. Seleccione opciones de escaneo antes de escanear, coloque el documento en el escáner y haga clic en un botón de la ventana de la interfaz TWAIN.
- Página 33 ® ® Xerox DocuMate 152i Colocación de documentos para escanear Guía de usuario del escáner...
-
Página 34: 6-Mantenimiento
Esta sección incluye información sobre el mantenimiento, la solución de problemas, la desinstalación, las especificaciones del escáner y las piezas de repuesto. Precauciones de seguridad Para garantizar el continuo funcionamiento seguro de su equipo Xerox, siga estas pautas de seguridad en todo momento. Haga lo siguiente •... -
Página 35: Configuración Del Dispositivo
® ® Xerox DocuMate 152i Mantenimiento CONFIGURACIÓN DEL DISPOSITIVO La ficha Configuración del dispositivo muestra la información del hardware del escáner. Las opciones de la ficha Configuración del dispositivo estarán disponibles dependiendo de si el hardware del escáner es compatible o no con la característica. Es posible que algunas características descritas en este documento no estén disponibles para el escáner actual. -
Página 36: Configuración Del Controlador
® ® Mantenimiento Xerox DocuMate 152i Opciones del escáner Contadores: haga clic en el botón Restablecer junto al contador que desea volver a ajustar • en 0. Actualización de firmware Buscar actualizaciones: comprueba la versión de firmware del escáner con la versión •... -
Página 37: Limpieza Del Escáner
® ® Xerox DocuMate 152i Mantenimiento Tire de la apertura de la cubierta del ADF para abrir el escáner. Retire el papel atascado y cierre la cubierta. Para reducir la cantidad de atascos de papel, alise y enderece el papel antes de escanear, ajuste las guías al tamaño del papel e inserte el papel en forma pareja en el ADF. -
Página 38: Reemplazo Del Ensamblaje De La Almohadilla Del Adf
® ® Mantenimiento Xerox DocuMate 152i Limpie estos rodillos de un lado a otro. Gire los rodillos hacia abajo para limpiar toda la superficie. Limpie con un paño la sección de vidrio en el cuerpo del escáner. Limpie la almohadilla del ADF de arriba hacia abajo. Tenga cuidado de no enganchar el paño en los resortes a cada lado de la almohadilla. - Página 39 ® ® Xerox DocuMate 152i Mantenimiento La caja original del escáner incluye una almohadilla de reemplazo. Puede comprar piezas de reemplazo en la página Piezas y accesorios de su escáner en www.xeroxscanners.com. Tire de la apertura de la cubierta del ADF para abrir el escáner.
-
Página 40: Reemplazo Del Ensamblaje Del Rodillo
® ® Mantenimiento Xerox DocuMate 152i Reemplazo del ensamblaje del rodillo El rodillo se desgasta y es una pieza substituible por el usuario. Un rodillo desgastado puede hacer que los documentos se introduzcan torcidos en ángulo o que se inserten varias páginas a la vez. - Página 41 ® ® Xerox DocuMate 152i Mantenimiento Presione cuidadosamente el rodillo hacia la derecha para liberar su lado izquierdo. Luego, incline el rodillo hacia la parte frontal del escáner hasta que salga del alojamiento y extráigalo del cuerpo del escáner. Bote el rodillo gastado. No es posible repararlo.
- Página 42 ® ® Mantenimiento Xerox DocuMate 152i Cuando esté seguro de que los engranajes se hayan engranado, gire la lengüeta de bloqueo hacia abajo de modo que la pestaña de bloqueo se enganche en su sujetador. El bloqueo hará "clic" en su lugar cuando esté seguro. Sin embargo, si no gira fácilmente en el alojamiento, asegúrese de que la pestaña esté...
-
Página 43: Solución De Problemas
® ® Xerox DocuMate 152i Mantenimiento Solución de problemas Problema: el escáner no escanea. Verifique uno de estos posibles problemas: • ¿Hay cables sueltos o conectados de manera insegura? Revise las conexiones de cables. Asegúrese de que los cables estén conectados con seguridad. - Página 44 Éstos interfieren con la instalación y con las opciones de OneTouch y es necesario quitarlos y volver a instalar el escáner Xerox. Consulte la documentación que venía con el otro escáner para conocer los pasos necesarios para quitar los programas del controlador.
-
Página 45: Códigos De Solución De Problemas De La Luz De Estado
® ® Xerox DocuMate 152i Mantenimiento Problema: intenté 'Reparar' la aplicación OneTouch mediante la función 'Cambiar' de Agregar o quitar programas en el Panel de control y la reparación no fue posible. Antes de intentar reparar OneTouch, desenchufe el cable USB conectado al escáner. - Página 46 Asegúrese de que el cable USB esté conectado al escáner y al equipo. Cerciórese de que el cable de alimentación esté conectado al escáner y a la toma de corriente. Póngase en contacto con el soporte técnico de Xerox si observa un patrón de destellos distinto.
-
Página 47: Desinstalación Del Escáner
Windows 7 y versiones posteriores: abra Programas y características. Desinstalación del controlador del escáner: ® ® En la lista de programas instalados haga clic en Controlador de Xerox DocuMate 152i. Haga clic en el botón Cambiar ó quitar ó Desinstalar. -
Página 48: Especificaciones Del Escáner Xerox® Documate 152I
® ® Mantenimiento Xerox DocuMate 152i Especificaciones del escáner Xerox® DocuMate 152i Especificaciones del escáner Requisitos del documento Tamaño mínimo de 2,5 x 2 pulgadas (64 x 51 mm) elementos Tamaño máximo de 8,5 x 118,0 pulgadas (216 mm x 2997 mm) a 100–300 dpi elementos 8,5 x 59,0 pulgadas (216 mm x 1499 mm) a 400–600 dpi... -
Página 49: Lista De Piezas Del Escáner Xerox® Documate 152I
– 10 de 32 ó 64 bits Controladores del TWAIN, WIA, ISIS escáner Software incluido Visioneer OneTouch® Visioneer Acuity módulo Lista de piezas del escáner Xerox® DocuMate 152i Nombre de pieza Número de pieza Kit de bandeja 70-0503-000 • Bandeja de entrada • 57-0112-000 •... - Página 50 ® ® Mantenimiento Xerox DocuMate 152i Nombre de pieza Número de pieza Cable de alimentación AC 35-0103-000 (EE.UU.) (CA) 35-0104-000 (EUR(CEE)) 35-0105-000 (R.U.) Guía de usuario del escáner 6-17...
- Página 51 ® ® Xerox DocuMate 152i Mantenimiento 6-18 Guía de usuario del escáner...
-
Página 52: 7-Apéndice A: Información De Regulaciones
Es necesario usar cables blindados con este equipo para cumplir con las reglas de la FCC. UNIÓN EUROPEA La marca CE que se aplica a este producto, representa la declaración de conformidad de Xerox con las siguientes directivas aplicables de la Unión Europea, a partir de las fechas indicadas: septiembre 8, 2017 Directiva del Consejo 2014/35/EU enmendada. -
Página 53: Turquía (Normativa Rohs)
Este equipo está certificado como producto LED de Clase 1. Esto significa que no produce radiación láser peligrosa. Puede obtener una declaración de conformidad completa, que define las directivas y los estándares pertinentes, de su representante de Xerox Limited ó contactando a: Environment, Heath and Safety Xerox Corporation... -
Página 54: Canadá
® ® Apéndice A: Información de regulaciones Xerox DocuMate 152i Obligaciones ó Valores de cualquier gobierno, banco ó empresa extranjera. Material con derechos de autor, a menos que se haya obtenido permiso del propietario de los derechos ó que la reproducción pueda considerarse de “uso justo” ó dentro de las disposiciones de derechos de reproducción de bibliotecas de la ley de derechos de autor. -
Página 55: Otros Países
® ® Xerox DocuMate 152i Apéndice A: Información de regulaciones Documentos, registros ó archivos guardados por funcionarios públicos encargados de producir ó emitir copias certificadas de los mismos, en cuyo caso la reproducción aparenta ser una copia certificada de los mismos. -
Página 56: 8-Apéndice B: Información De Cumplimiento
Reciclaje y eliminación del producto EE.UU. Y CANADÁ Si está programando la eliminación del producto Xerox, tenga en cuenta que el producto puede contener plomo, mercurio, perclorato y otros materiales cuya eliminación puede estar normada debido a consideraciones ambientales. La presencia de estos materiales concuerda completamente con las normas mundiales vigentes en el momento en que el producto se puso en el mercado. -
Página 57: Energy Star Para Ee.uu
El equipo Xerox ENERGY STAR está preestablecido en la fábrica. Su equipo se entregará con el temporizador para cambiar al modo de ahorro de energía a partir de la última copia/impresión, establecido en 15 minutos.
