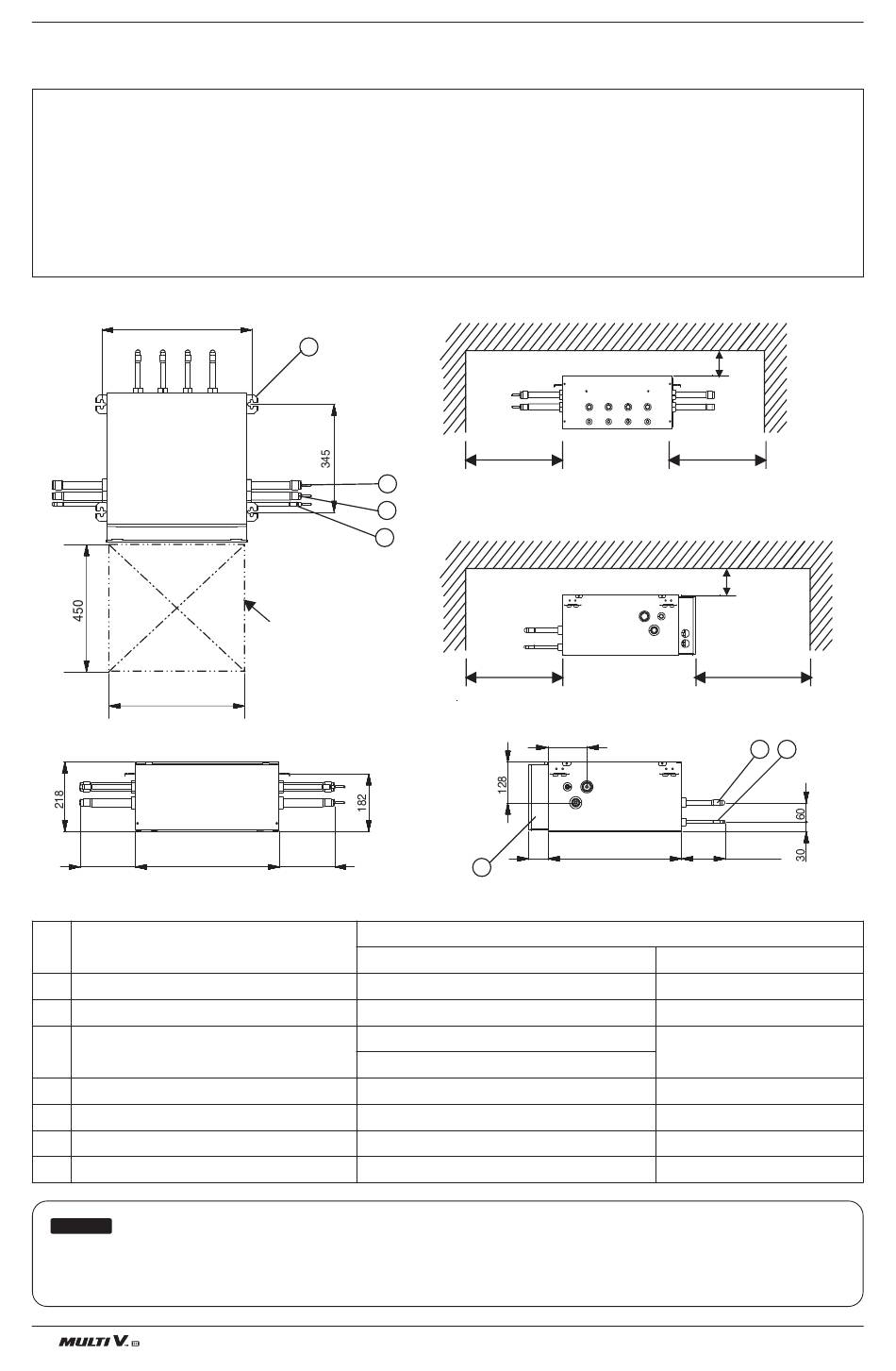

Seleccionar la mejor ubicación
n Seleccione la ubicación adecuada para la instalación de la unidad RC según las siguientes
condiciones
• Evite los lugares donde pueda penetrar la lluvia, ya que la unidad RC está diseñada para interiores.
• Debe tener suficiente espacio de servicio.
• El tubo de refrigerante no debe exceder la longitud máxima.
• Evite los lugares sometidos a fuertes radiaciones de calor procedente de otras fuentes de calor.
• Evite los lugares donde pueda salpicar aceite, vapor, spray o donde pueda haber ruido eléctrico de alta frecuencia.
• Instale la unidad en un lugar donde no se vea afectada por el ruido del funcionamiento.(Instalar la unidad en una
habitación como una sala de reuniones, etc. podría afectar al trabajo debido al ruido que emite.)
• Ubique la unidad donde los tubos de refrigerante, los tubos de drenaje y el cableado eléctrico puedan operar de
manera óptima.
481
450
(174) 453
Nr. Nome articolo
1
Attacco tubazione gas bassa pressione
2
Attacco tubazione gas alta pressione
3 Attacco linea del liquido
4
Attacco tubazione gas unità interna
5
Attacco tubazione liquido unità interna
6 Centralina di controllo
7
Staffa
:
AVISO
1. Asegúrese de instalar la puerta de inspección junto a la caja de control.
2. Si se utilizan reductores, el espacio de servicio debe aumentar en proporción a las dimensiones
del reductor.
12 Unidad exterior
7
1
2
3
Puerta de inspección
(AVISO 1)
(espacio de servicio)
(174)
Ø28.58 Raccordo di brasatura
Ø22.2 Raccordo di brasatura
Ø15.88 Raccordo di brasatura(PRHR041)
Ø12.7 Raccordo di brasatura(PRHR031)
Ø15.88 Raccordo di brasatura
Ø9.52 Raccordo di brasatura
M10 or M8
300 más
(AVISO 2)
(espacio de servicio)
300 más
(AVISO 2)
(espacio de servicio)
124
61 419
6
Descrizione
PRHR041/031
-
(Unidad: mm)
100 more 100 más 100 more
(Serviceing space) (espacio de servicio) (Serviceing space)
300 más
(espacio de servicio)
100 más 100 more 100 more
(Serviceing space) (Serviceing space) (espacio de servicio)
450 más
(espacio de servicio)
4 5
(137)
(Unidad: mm)
PRHR021
Ø22.2 Raccordo di brasatura
Ø19.05 Raccordo di brasatura
Ø9.52 Raccordo di brasatura
Ø15.88 Raccordo di brasatura
Ø9.52 Raccordo di brasatura
-
M10 or M8
