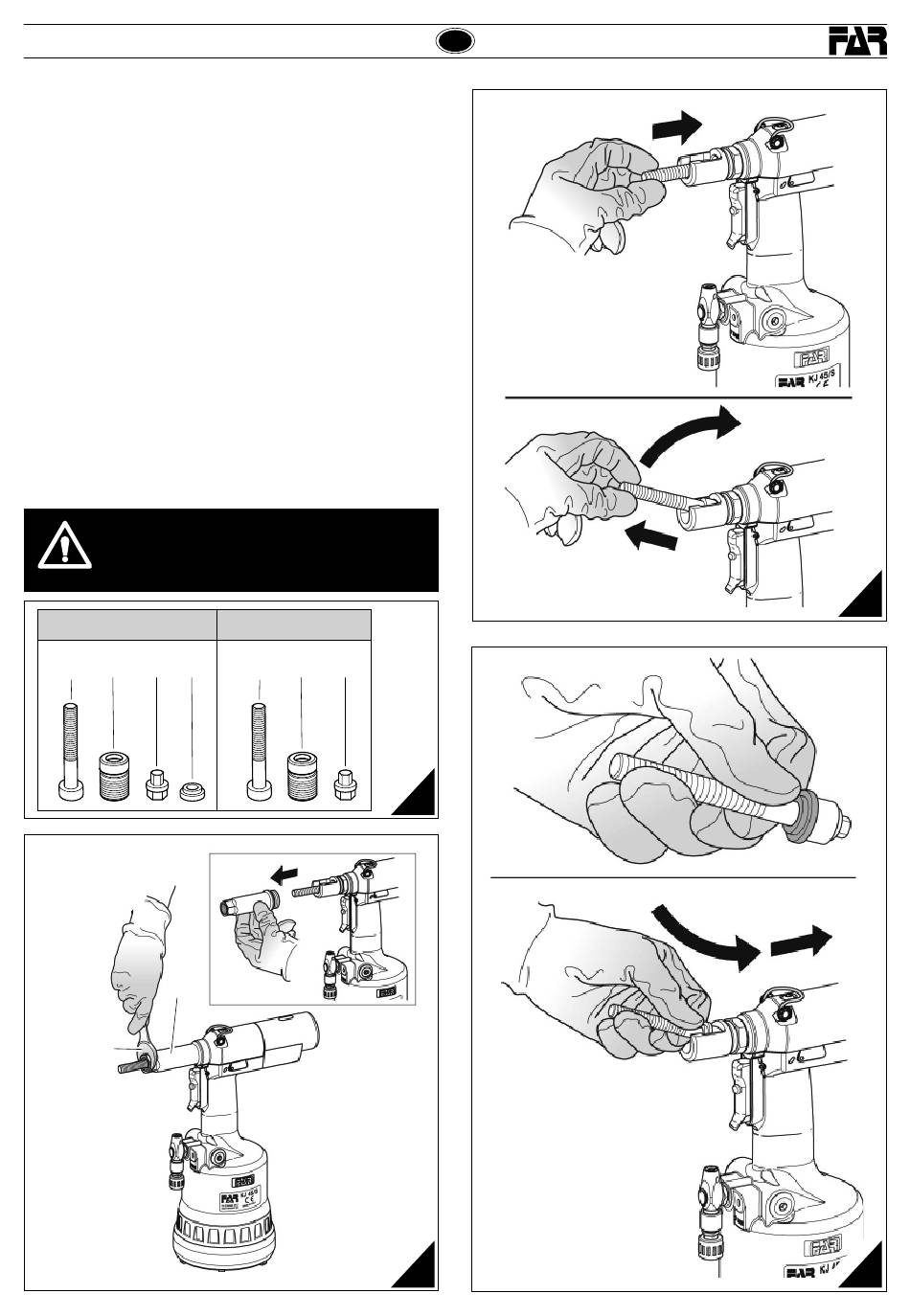

CAMBIO DEL FORMATO (fig. f8-f9 f10-f11)
La remachadora esta abasteacida con 6 parejas de tirantes
fileteados (A), cabezas (B), arrastradores (R) y, solo para
la serie de tirantes desde M4 hasta M6, de distanciadores
(S) (f8).
Para efectuar el cambio del formato proceder como sigue:
• destornillar el manguito porta cabeza (O) con una llave
comercial de mm 22 (f9).
• remover el tirante fileteado, empujarlo y entretanto
levantarlo (f10).
• despues la preparación del tirante fileteado (A) de la
medida querida, colocar y sostener los componentes
como en f11 y realizar el ensamblaje, asegurandose que
las piezas sean en sesión de balance de manera correcta,
roteando el tirante de mano (f11).
ATENCION!
• El lado del componente (R) a insertar en la cabeza del
tirante esta imantado para evitar la caída accidental
durante las operaciónes del cambio del formato.
• Enroscar el manguito porta cabeza (O) por una llave
comercial de 22 mm y atornillar correctamente.
¡ATENCIÓN!
Las operaciones susodichas tienen que ser
efectuadas con la máquina parada.
