4.3 Entretien
Contrôle périodique
Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer
par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :
• Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats,
etc...) doivent fonctionner correctement.
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
(Chaudière à chambre étanche : ventilateur, pressostat, etc. - La chambre doit être
étanche : joints, serre-câbles etc)
(Chaudière à chambre ouverte : antirefouleur, thermostat fumées etc.)
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas
présenter de fuites
• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour
le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
• L'électrode doit être libre de toute incrustation et positionnée correctement.
= =

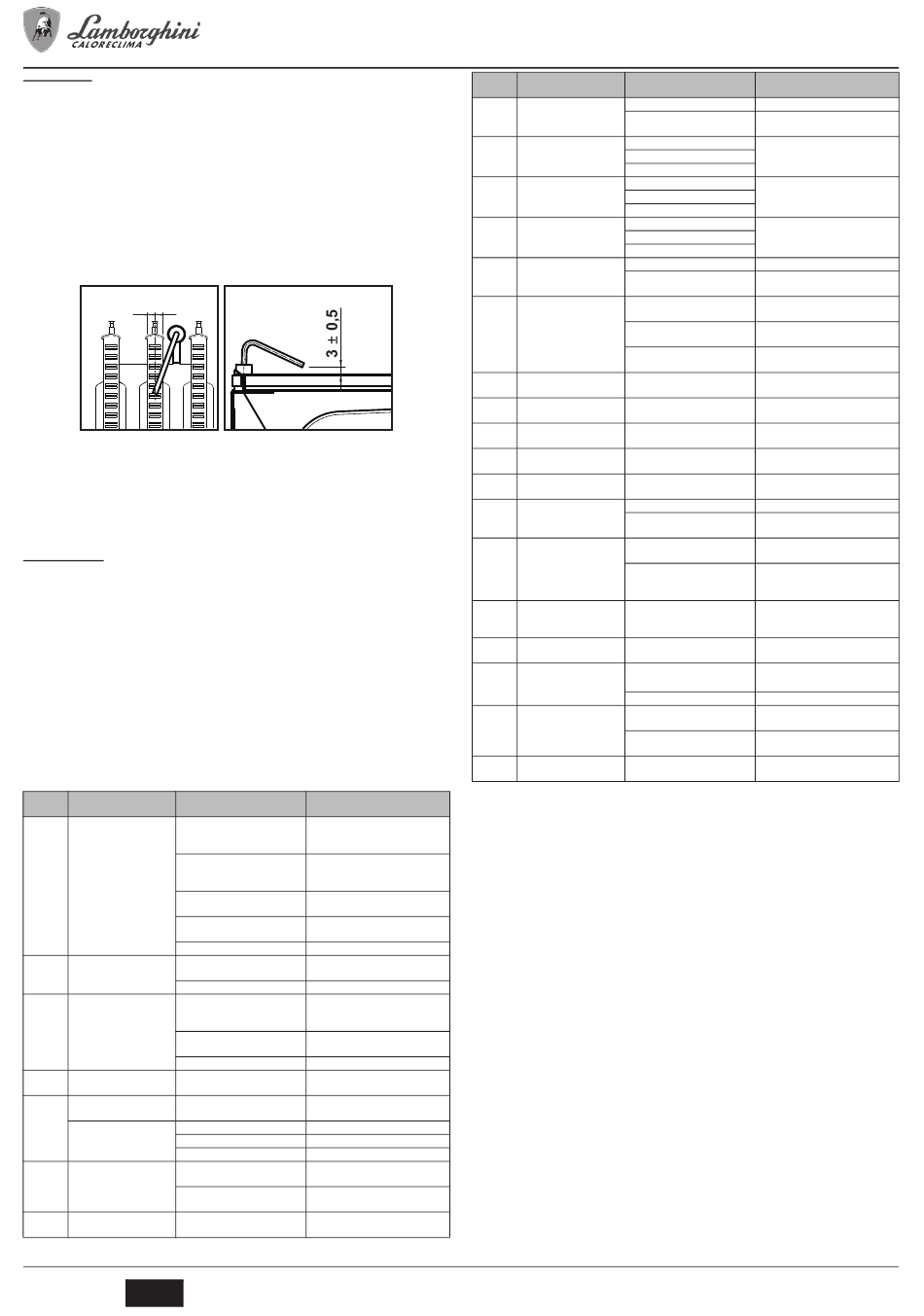

fig. 20 - Positionnement de l'électrode
• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est
pas le cas, ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
• Le vase d'expansion doit être gonflé.
• La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans
les tableaux correspondants.
4.4 Dépannage
Diagnostic
La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de
fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep. 11
- fig. 1) indiquant le code de l'anomalie.
Les anomalies qui causent le blocage permanent de la chaudière sont indiquées par la
lettre "A" : pour rétablir le fonctionnement normal, il suffit d'appuyer sur la touche RESET
(rep. 6 - fig. 1) pendant 1 seconde ou sur la fonction RESET de la chronocommande à
distance (option) si montée ; si la chaudière ne se remet pas en route, il faudra d'abord
éliminer l'inconvénient
Les autres anomalies qui causent un blocage momentané de la chaudière sont indi-
quées à l'aide de la lettre "F") ; ces anomalies sont automatiquement éliminées dès que
la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.

Liste des anomalies

Tableau 9
Code
Anomalie Causes probables
anomalie
Manque d'alimentation de gaz
Anomalie électrode d'allumage/de
détection
A01 Le brûleur ne s'allume pas
Vanne à gaz défectueuse
Câblage de la soupape de gazin-
terrompu
Puissance d'allumage trop basse Régler la puissance d'allumage
Anomalie électrode
Présence de la flamme brû-
A02
leur éteint
Anomalie carte
Capteur chauffage endommagé
Déclenchement de la protec-
A03
tion de surtempérature Absence de circulation d'eau dans
l'installation
Présence d'air dans l'installation
F04 Anomalie paramètrescarte Mauvaisparamétrage de la carte
Anomalie paramètrescarte Mauvaisparamétrage de la carte
Câblage interrompu
F05
Anomalie ventilateur Ventilateur défectueux
Anomalie carte
Basse pression dans l'installation
d'alimentation du gaz
Absence de flamme après la
A06
phase d'allumage
Réglage de la pression minimale
brûleur
F07 Anomalie paramètrescarte Mauvaisparamétrage de la carte
28
FR
anomalie
Solution
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
Contrôler l'arrivée régulière du gaz à la
chaudière et que l'air est éliminé des
Tableau 10 - Légende figures cap. 5
tuyaux
Contrôler que les électrodes soient
correctement câblées, positionnées et
non incrustées
Contrôler et remplacer si nécessaire la
vanne à gaz
Vérifier le câblage
Vérifier le câblage de l'électrode d'ioni-
sation
Vérifier la carte
Contrôler le positionnement et le fonc-
tionnement corrects du capteur de
température chauffage
Vérifier le circulateur
Purger l'installation
Vérifieret modifier éventuellement le
paramètre carte
Vérifieret modifier éventuellement le
paramètre carte
Vérifier le câblage
Vérifier le ventilateur
Vérifier la carte
Vérifier la pression du gaz
Vérifier les pressions
Vérifieret modifier éventuellement le
paramètre carte
cod. 3541A222 - Rev. 05 - 04/2013
Code
Anomalie Causes probables
Câblage interrompu
A09 Anomalie vanne à gaz
Vanne à gaz défectueuse
Capteur endommagé
F10 Anomalie capteur départ 1 Câblage en court-circuit
Câblage interrompu
Capteur endommagé
Anomalie capteur d'eau
F11 Câblage en court-circuit
chaude sanitaire
Câblage interrompu
Capteur endommagé
F14 Anomalie capteur départ 2 Câblage en court-circuit
Câblage interrompu
Câblage interrompu
A16 Anomalie vanne à gaz
Vanne à gaz défectueuse
Anomalie ventilateur
Anomaliecontrôle combu-
F20 Diaphragme incorrect
stion
Conduit de cheminée non correcte-
ment dimensionné ou obstrué
Anomalie mauvaise combu- Anomalie F20 générée 6 fois dans
A21
stion les 10 dernières minutes
A23 Anomalie paramètrescarte Mauvaisparamétrage de la carte
A24 Anomalie paramètrescarte Mauvaisparamétrage de la carte
Tension d'alimentation
F34 Problèmes au réseau électrique
inférieure à 180 V.
Fréquence de réseau anor-
F35 Problèmes au réseau électrique
male
Pression trop basse
Pression eau installation
F37
Pressostat non relié ou endom-
incorrecte
magé
Capteur endommagé ou court-cir-
cuit câblage
F39 Anomalie sonde extérieure
Sonde débranchée après l'activa-
tion de la fonction "température
évolutive"
Capteur départ ou capteur eau
Positionnement des cap-
A41 chaude sanitaire débranché de la
teurs
tuyauterie
Anomalie capteur de tem-
F42 Capteur endommagé
pérature chauffage
Absence de circulation H
Déclenchement de la protec-
F43
l'installation
tion échangeur.
Présence d'air dans l'installation
Câblage opérateurmodulant inter-
rompu
F50 Anomalie vanne à gaz
Vanne à gaz défectueuse
Anomalie mauvaise combu- Cheminée évacuation/aspiration
A51
stion obstruée
5 Chambre étanche
7 Arrivée gaz
8 Sortie eau chaude sanitaire
9 Entrée eau chaude sanitaire
10 Départ installation
11 Retour installation
14 Soupape de sécurité
16 Ventilateur
19 Chambre de combustion
20 Groupe brûleurs
21 Gicleur principal
22 Brûleur
26 Isolant chambre de combustion
27 Échangeur en cuivre pour chauffage et eau
chaude sanitaire
28 Collecteur des fumées
29 Collecteur de sortie des fumées
TAURA D MCS
Solution
Vérifier le câblage
Vérifier et remplaceréventuellement la
vanne à gaz
Contrôler le câblage ou remplacer le
capteur
Contrôler le câblage ou remplacer le
capteur
Contrôler le câblage ou remplacer le
capteur
Vérifier le câblage
Vérifier et remplaceréventuellement la
vanne à gaz
Verifier le ventilateuret le câblage du
ventilateur
Vérifier et remplaceréventuellement le
diaphragme
Vérifier la cheminée
Voir anomalie F20
Vérifieret modifier éventuellement le
paramètre carte
Vérifieret modifier éventuellement le
paramètre carte
Vérifier l'installation électrique
Vérifier l'installation électrique
Remplir l'installation
Vérifier le capteur
Contrôler le câblage ou remplacer le
capteur
Rebrancher la sonde extérieure ou
désactiver la fonction "température
évolutive"
Contrôler le positionnement et le fonc-
tionnement corrects des capteurs
Remplacer le capteur
O dans
2
Vérifier le circulateur
Purger l'installation
Vérifier le câblage
Vérifier et remplaceréventuellement la
vanne à gaz
Vérifier la cheminée
32 Circulateur circuit chauffage
36 Vanne automatique de purge d'air
38 Débitmètre
42 Capteur de température eau chaude
sanitaire
44 Vanne à gaz
56 Vase d'expansion
72 Thermostat d'ambiance (non fourni)
74 Robinet de remplissage installation
81 Électrode d'allumage et de détection
114 Pressostat manque d'eau
138 Sonde externe
139 Unité ambiante
187 Diaphragme fumées
278 Capteur double (sécurité + chauffage)
340 Tuyau de déviation
