Manual de Instalación

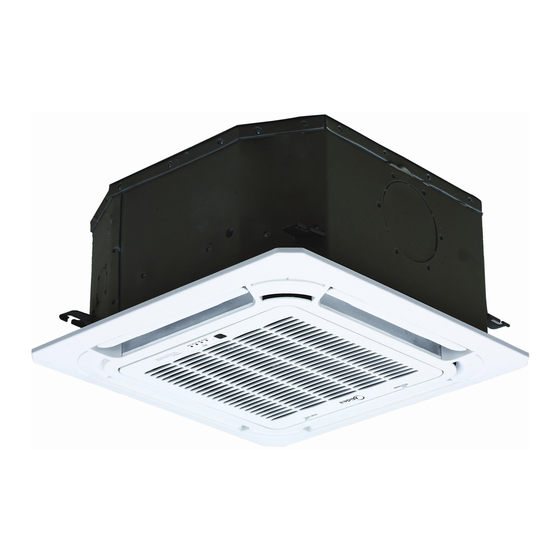

Cassette de Cuatro Vías Compacto
AVISO IMPORTANTE:
Lea atentamente este manual antes de instalar o poner en marcha su nuevo equipo de aire
acondicionado. Conserve este manual para poder consultarlo en un futuro.
Si va a utilizar este equipo como una unidad MÚLTIPLE, consulte los manuales de Instalación y
de Mantenimiento adjuntos a la unidad exterior.
MCA3I-09FNXD0
MCA3U-12FNXD0
MCA3U-18FNXC8
MCA-35(12)N1Q
MCA-52(18)N1Q
1
Publicidad
Tabla de contenido
Manuales relacionados para Midea MCA3I-09FNXD0
Resumen de contenidos para Midea MCA3I-09FNXD0
- Página 1 Manual de Instalación Cassette de Cuatro Vías Compacto MCA3I-09FNXD0 MCA3U-12FNXD0 MCA3U-18FNXC8 MCA-35(12)N1Q MCA-52(18)N1Q AVISO IMPORTANTE: Lea atentamente este manual antes de instalar o poner en marcha su nuevo equipo de aire acondicionado. Conserve este manual para poder consultarlo en un futuro.
-
Página 2: Tabla De Contenido
Índice Manual de instalación Accesorios ............04 Precauciones de seguridad ...... 05 Proceso de instalación ....... 08 4 Instalación de la unidad interior ....09 Componentes de la unidad interior ......09 Instrucciones para la instalación de la unidad Interior ..............Instalación de la unidad exterior ...13 Instrucciones de instalación de la unidad exterior... - Página 3 ....Conexión de la tubería de refrigerante Aviso sobre la longitud y elevación de la tubería . Instrucciones para la conexión de la tubería de Refrigerante……………………………………………………..18 Instalación del amortiguador ........20 Cableado ..........Precauciones de seguridad ....Cableado de la unidad exterior ..Cableado de la unidad interior ..
-
Página 4: Accesorios
Accesorios Este equipo de aire acondicionado incluye los accesorios siguientes. Durante su instalación, utilice las piezas y accesorios que incluye este equipo. Una instalación incorrecta puede dar lugar a pérdidas de agua, descargas eléctricas, incendios o bien provocar fallos de funcionamiento en el equipo. Nombre Apariencia Cantidad... -
Página 5: Precauciones De Seguridad
Precauciones de seguridad Lea el apartado Precauciones de Seguridad antes de instalar el equipo. Si el equipo se instala sin prestar atención a las presentes instrucciones, dicha instalación será incorrecta y podría ocasionar daños materiales y personales graves. La gravedad de los posibles daños materiales y personales se determina con los indicadores ADVERTIENCIA o ATENCIÓN. - Página 6 ADVERTENCIA • La desconexión del dispositivo debe incorporar un seccionador universal para todos los polos en el cableado fijo, conforme a lo previsto en la normativa local al respecto. • Las personas que manipulan o reparan circuitos de refrigeración deben estar en posesión de un certificado válido y vigente emitido por una autoridad competente que acredite su competencia para manipular gases refrigerantes de forma segura, conforme a lo previsto en las especificaciones de evaluación reconocidas.
-
Página 7: Descripción De Los Símbolos De La Unidad Interior Y De La Unidad Exterior (Solo Para Unidades Con Refrigerante Tipo R32)
Aviso sobre los gases fluorados 1. Este equipo de aire acondicionado contiene gases fluorados. Para más información sobre el tipo y la cantidad de gas que contiene este producto, consulte la etiqueta adherida al mismo. 2. Las operaciones de instalación, mantenimiento y reparación las deberá llevar a cabo un técnico autorizado. -
Página 8: Proceso De Instalación
Proceso de instalación ORDEN DE LA INSTALACIÓN Instale la unidad Instale la unidad Instale la tubería de interior (página 7) exterior (página 11) desagüe (página 13) Conecte los tubos de refrigerante Evacúe el sistema de Conecte los cables (página 20) (página 15) refrigeración (página 22) Instale el panel frontal... -
Página 9: Instalación De La Unidad Interior
Instalación de la unidad interior Componentes de la unidad interior Bomba de desagüe (dentro de la unidad interior) Tubo de desagüe Salida de aire Lamas de dirección del aire Entrada de aire Pantalla de información Rejilla frontal Tubería de refrigerante Fig. - Página 10 Instrucciones de instalación de la unidad ATENCIÓN interior NO instale la unidad en las siguientes zonas: AVISO: La instalación del panel deberá llevarse a En zonas donde se lleve a cabo extracción o cabo tras haber terminado con los trabajos de fracturación petrolera.
-
Página 11: Paso 2: Cuelgue La Unidad Interior
Paso 2: Cuelgue la unidad interior 1. Utilice la plantilla de papel que incluye el equipo para cortar en el techo un orificio rectangular, dejando una distancia de al menos 1 m (39”) en todos los lados. Las dimensiones del orificio serán de 60x60 cm (23.6x23.6”). - Página 12 5. Monte la unidad interior. Serán necesarias dos AVISO: Compruebe que la unidad interior está personas para elevar y sujetar la unidad. nivelada. La unidad incorpora una bomba de Introduzca los pernos de suspensión en los desagüe y un interruptor de nivel. Si la unidad queda orificios de posición de la unidad.
-
Página 13: Instalación De La Unidad Exterior
Instalación de la unidad exterior La zona debe estar libre de gases inflamables y þ Instrucciones de instalación de la unidad de productos químicos. exterior La longitud de la tubería que conecta la unidad þ Paso 1: Selección del lugar de instalación interior con la unidad exterior no debe superar La unidad interior debe instalarse en lugares que el máximo permitido. -
Página 14: Unidad Exterior Tipo Split
1. Coloque el obturador de caucho en el extremo de la Unidad exterior tipo Split junta de desagüe que se va a conectar a la unidad (Consulte las Fig. 5.4, 5.5 y la Tabla 5.1) exterior. 2. Introduzca la junta de desagüe en el orificio situado en la bandeja inferior de la unidad. -
Página 15: Instalación De La Tubería De Desagüe
Instalación de la tubería de desagüe La tubería de desagüe se utiliza para expulsar al NOTA SOBRE LA INSTALACIÓN DE LA TUBERÍA exterior el agua que se acumula en la unidad. Una DE DESAGÜE instalación incorrecta podría ocasionar daños al Cuando utilice un tubo flexible conectado al tubo de •... - Página 16 Utilice una broca hueca de 65 mm (2.5”) para taladrar un orificio en el muro. Asegúrese de taladrar el orificio con un ángulo ligeramente descendente, de forma que el extremo exterior del orificio quede unos 12mm (0.5”) por debajo del extremo interior. Esto facilitará el drenaje del agua (ver Fig.
-
Página 17: Conexión De La Tubería De Refrigerante
Conexión de la tubería de refrigerante Precauciones de seguridad Aviso sobre la longitud y elevación de la tubería Asegúrese de que la longitud de la tubería de refrigerante, el número de codos y la caída entre las ADVERTENCIA unidades interior y exterior cumplen los requisitos •... -
Página 18: Refrigerante
ATENCIÓN ATENCIÓN Trampas de aceite • Cuando la unidad exterior se instala por encima Cuando la unidad interior se instala por encima de la unidad interior: de la unidad exterior: - Se recomienda no aumentar el tamaño de los - Si el aceite retorna al compresor de la unidad tubos ascendentes. -
Página 19: Instrucciones Para La Conexión De La Tubería De Refrigerante
Paso 2: Eliminación de rebabas Instrucciones para la conexión de la Las rebabas pueden afectar al sellado tubería de refrigerante hermético de las conexiones de la tubería de refrigerante. Deben eliminarse por completo. ATENCIÓN 1. Sujete el tubo en ángulo descendente La tubería de derivación debe instalarse en •... -
Página 20: Instalación Del Amortiguador
Sitúe el abocardador sobre la zona que desea ATENCIÓN abocinar. Gire el mango del abocardador hacia la derecha Envuelva la tubería con aislamiento térmico. El • hasta que el tubo quede totalmente abocinado o contacto directo con la tubería desnuda puede abocardado. - Página 21 Instalación del amortiguador (algunos modelos) Amortiguador Tubería de líquido Tubería de gas Precauciones - Para garantizar la eficacia del amortiguador, monte este elemento lo más horizontalmente posible. Interior Exterior Exterior Interior Interior Exterior - Para reducir el ruido, envuelva el amortiguador con la goma antichoque suministrada.
-
Página 22: Cableado
Cableado • La unidad debe ir conectada a la toma principal. Precauciones de seguridad Normalmente, la fuente de alimentación debe tener una impedancia de salida baja de 32 ohmios. ADVERTENCIA • Ningún otro equipo debe conectarse al mismo circuito de alimentación. •... -
Página 23: Cableado De La Unidad Interior
Con unos alicates, pele el revestimiento de Cableado de la unidad interior goma de los dos extremos del cable señal hasta Prepare los cables para la conexión. dejar a la vista unos 15 cm (5.9 in) de los hilos Con unos alicates, pele el revestimiento de goma de internos. -
Página 24: Evacuación Del Aire
Evacuación del aire 4. Conecte la bomba de vacío para proceder a la Precauciones de seguridad evacuación del sistema. 5. Mantenga en marcha la bomba como mínimo 15 ATENCIÓN minutos o hasta que el manómetro compuesto marque -76cmHG (-1x105Pa). • Utilice una bomba de vacío con una lectura de 6. -
Página 25: Aviso Sobre La Adición De Refrigerante
Aviso sobre la adición de refrigerante ATENCIÓN • La carga del refrigerante debe realizarse después de haber llevado a cabo las tareas de cableado y de vacío y la prueba de fuga de gas. • NO exceda la cantidad máxima permitida de refrigerante ni sobrecargue el sistema. de lo contrario podría dañar la unidad o su funcionamiento. -
Página 26: Montaje
Instalación de plantillas de montaje Paso 2: Instalación del panel. ATENCIÓN Alinee la marca "△" del panel decorativo con NO coloque el panel difusor hacia abajo, en el la marca "△" de la unidad. suelo, contra la pared o en superficies irregulares. Monte el panel decorativo en la unidad con los tornillos suministrados, como muestra la figura siguiente. - Página 27 Paso 3: Monte la rejilla de entrada de Paso 5: Sujete la tapa de la caja de aire control con 2 tornillos. Compruebe que las hebillas de sujeción situadas en la parte posterior de la rejilla están bien colocadas en las ranuras del panel. Fig.
-
Página 28: Prueba De Funcionamiento
Prueba de funcionamiento Compruebe que el sistema de desagüe no está Antes de realizar la prueba de funcionamiento obstruido y expulsa el agua sin problemas. Después de haber instalado todo el sistema, será Asegúrese de que durante el funcionamiento del necesario realizar una prueba de funcionamiento. -
Página 29: Normativas Europeas Sobre La Eliminación De Residuos
Normativas europeas sobre la eliminación de residuos Los usuarios de países europeos deberán desechar el producto conforme a la normativa vigente. Este equipo contiene refrigerante y otros materiales potencialmente peligrosos. Cuando se deshaga de él, deberá tener en cuenta la normativa vigente sobre su recogida y tratamiento. NO elimine este producto como si se tratara de un residuo urbano no seleccionado. -
Página 30: Mantenimiento
Mantenimiento (Obligatorio solo para las unidades con refrigerante tipo R32) 1. Precauciones previas Antes de manipular cualquier sistema que contenga refrigerantes inflamables, es necesario realizar una serie de comprobaciones de seguridad que garanticen la reducción del riesgo de incendio. Antes de empezar a reparar el sistema de refrigeración, es necesario tener en cuenta las precauciones siguientes. - Página 31 Para resolver cualquier duda, póngase en contacto con el departamento técnico del fabricante. Los equipos que utilizan gases refrigerantes inflamables deben someterse a las siguientes comprobaciones: El tamaño de la carga dependerá de las dimensiones del espacio en el que estén instaladas las piezas que contienen refrigerante.
- Página 32 seguridad intrínseca son los únicos con los que se puede trabajar mientras conducen tensión eléctrica en presencia de una atmósfera inflamable. El aparato de prueba deberá marcar el índice correcto. Sustituya los componentes solo con piezas autorizadas por el fabricante. Si utiliza otro tipo de piezas puede dar lugar a la ignición de gas refrigerante en la atmósfera como consecuencia de una fuga.
- Página 33 16. Procedimientos de carga Además de los procedimientos de carga convencionales, se deberán cumplir los requisitos siguientes: Cuando utilice un equipo de carga, asegúrese de que no está contaminado por distintos tipos de refrigerante. Los tubos o las líneas de tubería deben ser tan cortos como sea posible para reducir al mínimo la cantidad de refrigerante.
- Página 34 almacenar la carga que contienen el sistema. Los cilindros que vaya a utilizar deberán estar asignados exclusivamente al refrigerante recuperado e incluir la correspondiente etiqueta que así lo indique (por ejemplo: «cilindros especiales para la recuperación de refrigerante»). Los cilindros deberán incorpora r una válvula de descarga de presión y válvulas de retención, todas ellas en buen estado.
- Página 35 El diseño y las especificaciones pueden variar sin previo aviso y con el fin de mejorar el producto. Para más información, consulte con el agente de ventas o con el fabricante. QSQ4I-030AEN (A3) 16122500000248 20171104...
