Apéndice A
Receptáculo
adaptador
Enchufe de
protección
Tuerca de
unión

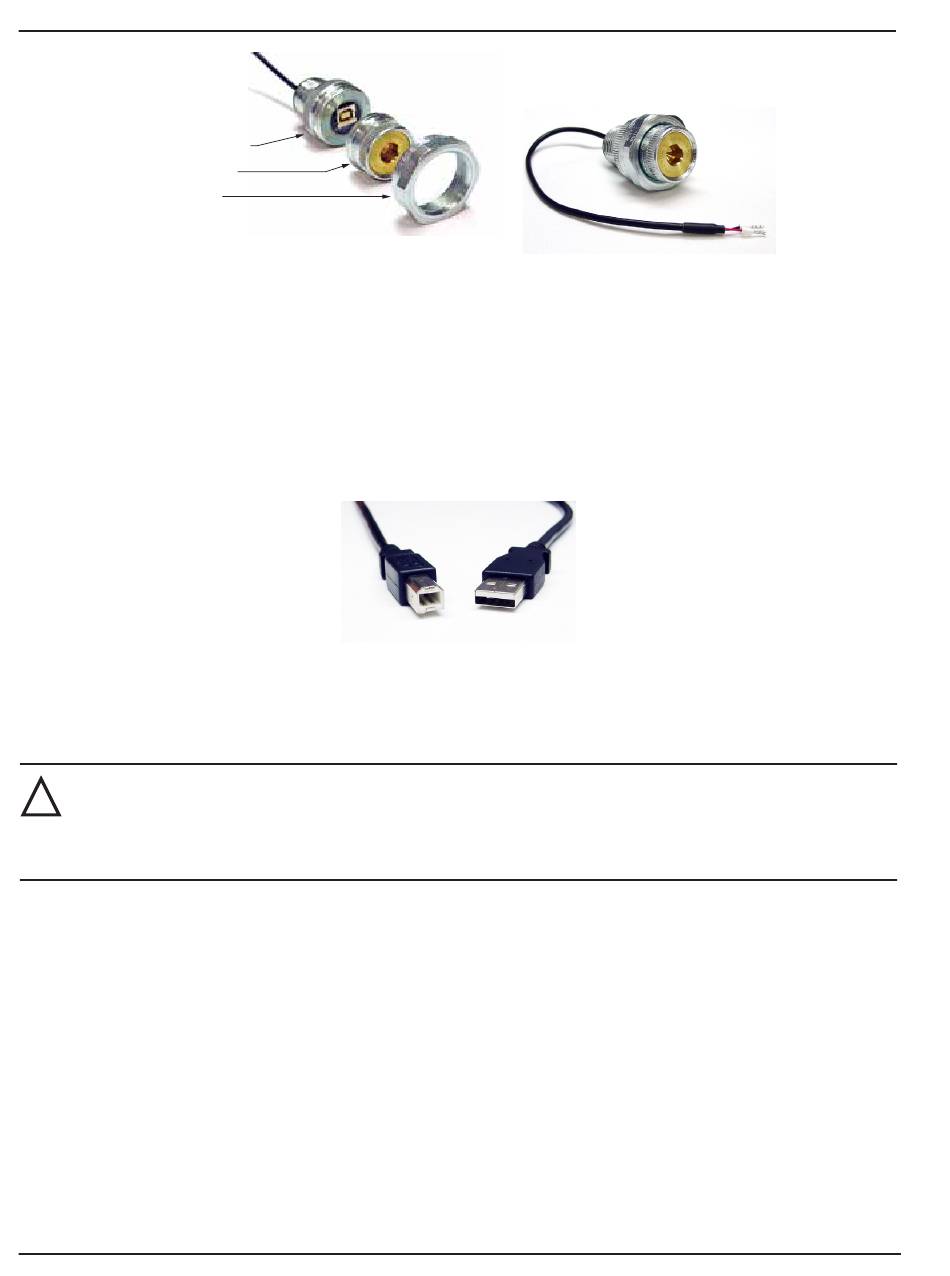

Figura A.16—Adaptador USB NuFlo y componentes
Uso del adaptador
El CD que se suministra con el adaptador USB NuFlo contiene los controladores necesarios para activar comunicaciones
USB para un Scanner 2100 cuando el adaptador USB NuFlo está instalado.
Para instrucciones de instalación paso por paso, inserte el CD en su equipo y siga las instrucciones del archivo NuFlo
USB Adapter_Readme. El software instalará el controlador compatible con el sistema operativo de su computadora.
Para completar la instalación y conectarse a un Scanner 2100, se requiere un cable A/B USB bus serial universal
suministrado por el usuario
Figura A.17—Cable A/B USB suministrado por el usuario
Cuando el software está totalmente instalado, el adaptador se puede conectar a la computadora y usar para conectarse al
Scanner 2100 a través de ModWorX Pro (Tools/Select COM Port (Herramientas/Seleccionar puerto COM)). Para más
información sobre ModWorX Pro, vea el Manual de usuario de ModWorX Pro.
ADVERTENCIA: Cuando hay una zona peligrosa presente, asegúrese de que la tuerca de unión y el
!
enchufe de protección estén debidamente colocados en la apertura del conducto. La clasificación a
prueba de explosiones solo aplica cuando la tuerca de unión y el enchufe de protección están firmes
en su lugar. Cuando la unión se rompe, el dispositivo deja de ser a prueba de explosiones. Antes de
desensamblar la tuerca de unión y el enchufe de protección, asegúrese de que la zona no sea peligrosa.
Instalación del kit de adaptador USB
El adaptador USB comprende un receptáculo adaptador USB, un enchufe de protección y una tuerca de unión. El
enchufe de protección y la tuerca de unión se conectan al adaptador solo cuando el puerto USB no está en uso.
Si el adaptador USB NuFlo se compra como un kit, instálelo en el Scanner 2100 de acuerdo con los pasos siguientes:
1. Retire el enchufe de una apertura para conducto en el gabinete del Scanner 2100.
2. Pase el cable del adaptador a través de la apertura para conducto y enrosque el adaptador en su lugar.
3. Conecte el cable adaptador a cualquiera de los dos puertos de comunicaciones de la placa de circuitos principal del
Scanner 2100 como se muestra en la
4. Si el puerto USB no se usará de inmediato, el enchufe de protección se debe anidar en el interior de la tuerca de
unión y la tuerca de unión se debe enroscar sobre el adaptador para cubrir el receptáculo USB. Apriete a mano para
asegurar una conexión firme.
A-12
(Figura
A.17).
Figura A.18, página A-13
(cable negro al terminal negativo).
EFM Scanner
2100
®
