Resumen de contenidos para M Design ARGENTO H

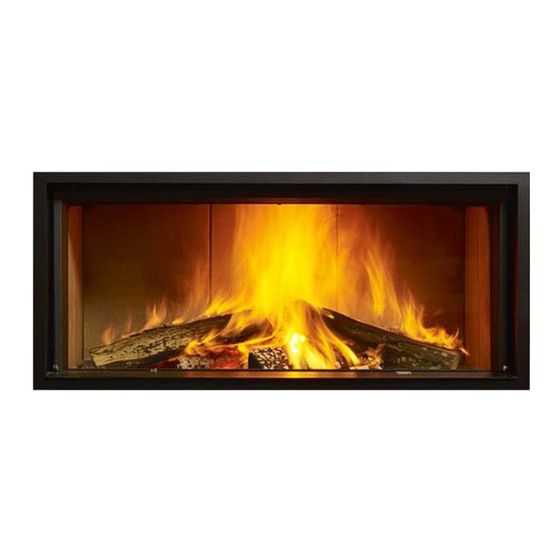

- Página 1 ARGENTO Tipo H - DH - V - DC - CL - CR MANUAL DE INSTALACIÓN V.11/2017...
- Página 2 ATENCIÓN MANUAL DE INSTALACIÓN Y UTILIZACIÓN DE CHIMENEAS M-DESIGN PRECAUCIÓN: EL PROVEEDOR NO ASUME NINGUNA RESPONSABILIDAD POR NINGÚN DAÑO, DESPUÉS DE UNA INSTALACIÓN INCORRECTA...
-
Página 3: Tabla De Contenido
1. General............................4 1.1. Transporte e instalación ......................4 2. Combustibles ..........................7 2.1. Madera..........................7 2.2. Combustibles prohibidos...................... 7 2.3. Encendido........................... 7 3. Instalación ........................... 8 3.1. Aviso de instalación......................8 3.2. Posicionamiento del hogar....................8 3.3. Entrada aire de combustion....................8 3.4. -
Página 4: General
1. General 1.1. Transporte e instalación • Transporte la chimenea recta o en un ángulo máximo de 45 ° para casos especiales. • Las asas de transporte se insertan en las ranuras provistas a cada lado del Argento. (foto 1) •... - Página 5 Apertura y cierre de puertas para la limpieza de cristales. Por encima del cristal (debajo de la barra Para cerrar el cristal, presione con superior), ganchos (izquierda, derecha y ambas manos para colgar el centro). Levantar ligeramente con los dedos. El vidrio marco en el gancho.
- Página 6 La puerta se puede quitar por completo si es necesario (para limpiar esto no es necesario). Retire el perfil al lado de la puerta. La puerta se puede quitar del marco. enêtre Puerta cerrada después de la limpieza. Cierre la puerta golpeándola firmemente contra las cerraduras y por favor revise el cierre correcto en los ganchos...
-
Página 7: Combustibles
2. Combustibles 2.1 Madera La calidad de la madera es ESENCIAL para un uso óptimo de la chimenea. (rendimiento, limpieza del vidrio, ...). La madera de buena calidad es madera seca que se ha secado durante al menos 2 años en un refugio ventilado (+/- 18% de humedad). La madera húmeda calienta menos y provoca la contaminación del hogar y la chimenea. -
Página 8: Instalación
3. Instalación Después de controlar el hogar, puede instalar la chimenea: 3.1 Aviso de instalación Su distribuidor es el ESPECIALISTA que M-design ha elegido para representarlo en su región. Para su SEGURIDAD y SATISFACCIÓN, le recomendamos que le confíe la instalación. El dispositivo debe instalarse de acuerdo con las buenas prácticas y todas las normativas locales. -
Página 9: Posicionamiento Del Hogar En El Entorno De Instalación
3.4. Posicionamiento del hogar en el entorno de instalación Cuando se instala el Argento, existe la posibilidad de elegir la distribución de aire caliente con conductos, donde la temperatura de entrada es de 150 ° C. En este caso, el Argento se suministra con una cámara de convección (versión "Premium"). -
Página 10: Convección Por Ventilador (Opcional)
foto 1 foto 2 salida aire de convección entrada aire de entrada aire de convección convección salida de convección lateral entrada aire de conveción 5.2 Convección por ventilador (opcional) Es necesario abrir al menos 2 salidas de aire caliente. Es importante separar adecuadamente las entradas y salidas de aire. -
Página 11: Rejillas Convección M-Design
5.5. Rejillas para convección M-Design Rejilla design ( solida ) 4 recomendada 2xØ150 Rejilla design ( solida ) Rejilla design ( solida ) 2 recomendada of/ou Cada abertura que se haga para los conductos de aire caliente debe estar conectada a un tubo flexible. Rejilla de entrada de aire de air (entrada) Rejilla de entrada de aire de air (entrada) 4 dm²... -
Página 12: Chimenea
5.6 Chimenea El conducto de la chimenea debe construirse de acuerdo con las normativas vigentes de cada región, tener en cuenta: • El conducto deberá ser termicamente estable • Evite las partes oblicuas si es posible, nunca exceda una inclinación de 45 ° y evite cambios dirección abrupta (gran radio de curvatura) •... -
Página 13: Instalación Y Montaje Argento Coin 660 Et 860 Dc/Cl/Cr
5.8. Instalación y desmontaje del deflector “Laberinto” 6. Recomendaciones generales: El aparato debe estar conectado a la chimenea y debe probarse antes de cementar o cerrar el revestimiento. Para garantizar que el aparato funcione de manera óptima, no coloque materiales inflamables en las inmediaciones de la chimenea. -
Página 14: Limpieza Del Cristal
Mantenimiento y limpieza del deflector de laberinto. Antes del 11/2015: Pliegue el deflector 1 hacia delante (caerá hollín). Esta limpieza debe realizarse mensualmente durante la temporada de calefacción. Si no se limpia, el laberinto del deflector puede obstruirse y provocar una mala combustión y humos excesivos. -
Página 15: Especificaciones Tècnicas
6.4. Especificaciones técnicas... -
Página 16: Garantia
7.1 Garantía Duración y limitaciones • 8 años de garantía en: la estructura general. • Garantía de 2 años en: piezas removibles internas • Garantía de 1 año en: ventiladores y variador de velocidad. • Sin garantía sobre: vidrio, juntas y placas de hierro fundido (Chamotflex). 7.2 Reservas La validez de la garantía se cancela en caso de incumplimiento de los requisitos y recomendaciones de este manual. -
Página 17: Plan Del Hogar
Argento 750H Premium ARGENTO 750 H PREMIUM 205KG Argento 750H Basic... - Página 18 Argento 900H Premium ARGENTO 900 H PREMIUM 245KG Argento 900H Basic ARGENTO 900 H BASIC 230KG...
- Página 19 Argento 1050H Premium 1043 1036 ARGENTO 1050 H PREMIUM 285KG Argento 1050H Basic 1043 1036 ARGENTO 1050 H BASIC 260KG...
- Página 20 Argento 1200H Premium 1193 1186 1018 1095 1139 1108 ARGENTO 1200 H PREMIUM 310KG Argento 1200H Basic 1193 1186 1018 1095 1139 1193 1108 ARGENTO 1200 H BASIC 290KG...
- Página 21 Argento 1350H Premium 1343 1336 1168 1245 1289 1258 ARGENTO 1350 H PREMIUM 350KG Argento 1350H Basic 1343 1336 1168 1245 1289 1258...
- Página 22 Argento 900V Premium ARGENTO 900 V PREMIUM 290KG Argento 900V Basic ARGENTO 900 V BASIC 270KG...
- Página 23 Argento 1050V Premium 1043 1036 ARGENTO 1050 V PREMIUM 320KG Argento 1050V Basic 1043 1036...
- Página 24 Argento 900DH Premium ARGENTO 900 DH PREMIUM 320KG Argento 900DH Basic ARGENTO 900 DH BASIC 310KG...
- Página 25 Argento 1050DH Premium 1043 1036 ARGENTO 1050 DH PREMIUM 350KG Argento 1050DH Basic 1043 1036 ARGENTO 1050 DH BASIC 340KG...
- Página 26 Argento 1200DH Premium 1193 1186 1018 1095 1139 1108 1108 ARGENTO 1200 DH PREMIUM 380KG Argento 1200DH Basic 1193 1186 1018 1095 1139 1108 1108...
- Página 27 Argento 1350DH Premium 1343 1336 1168 1245 1289 1258 1258 ARGENTO 1350 DH PREMIUM 410KG Argento 1350DH Basic 1343 1336 1168 1245 1289 1258 1258 ARGENTO 1350 DH BASIC 370KG...
- Página 28 Argento 660 CL Basic GLASS EXT. ARGENTO 660 CL BASIC POIDS / GEWICHT 250KG Argento 660 CL Premium GLASS EXT. ARGENTO 660 CL PREMIUM PODS / GEWICHT 260KG...
- Página 29 Argento 660 CR Basic GLASS EXT. ARGENTO 660 CR BASIC POIDS / GEWICHT 250KG Argento 660 CR Premium GLASS EXT. ARGENTO 660 CR PREMIUM...
- Página 30 Argento 660 DC Basic GLASS EXT. ARGENTO 660 DC BASIC POIDS / GEWICHT 250KG Argento 660 DC Premium GLASS EXT. ARGENTO 660 DC PREMIUM POIDS / GEWICHT 260KG...
- Página 31 Argento 860 CL Basic 580,5 GLASS EXT. ARGENTO 860 CL BASIC POIDS / GEWICHT 285KG Argento 860 CL Premium GLASS EXT. ARGENTO 860 CL PREMIUM POIDS / GEWICHT 295KG...
- Página 32 Argento 860 CR Basic GLASS EXT. ARGENTO 860 CR BASIC POIDS / GEWICHT 285KG Argento 860 CR Premium GLASS EXT. ARGENTO 860 CR PREMIUM POIDS / GEWICHT 295KG...
- Página 33 Argento 860 DC Basic GLASS EXT. 1124 1124 ARGENTO 860 DC BASIC GEWICHT / GEWICHT 270KG Argento 860 DC Premium...
