Resumen de contenidos para VDO TPMS Pro

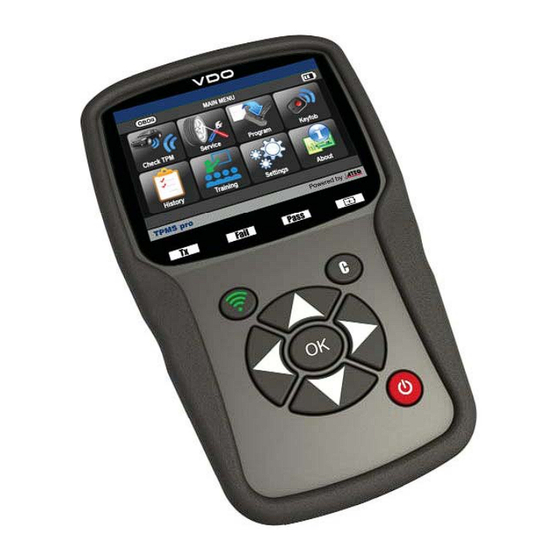

- Página 1 VDO TPMS Pro MANUAL DEL USUARIO 46/2014 (1.0) - ES URICAR AUTOMOCION S.L.
-
Página 2: Revisión Del Manual Vdo Tpms Pro
REVISIÓN DEL MANUAL VDO TPMS PRO Debido a las constantes mejoras, la información del presente manual del usuario, incluidos el diseño y las funciones del dispositivo, pueden ser objeto de cambios sin previo aviso. Edición/ Fecha Referencia Capítulos actualizados Revisión (semana/año) -
Página 3: Tabla De Contenido
4. ACTUALIZACIÓN DEL APARATO....................34 5. REINICIO DE LOS VALORES DE FÁBRICA PARA CAMBIO DE SENSOR PROGRAMABLE ..36 6. INFORMACIÓN DE SEGURIDAD Y CARGA DE LA BATERÍA ............37 7. RECICLAJE ............................38 Índice UM-366EVB -E Manual del usuario VDO TPMS Pro 1/39 URICAR AUTOMOCION S.L. -
Página 4: Manual Del Usuario
Almacenamiento: -20 °C a +45 °C (-4 °F a 131 °F). Contenido del producto: Instrumento VDO TPMS Pro. Cable USB. Cable RJ45. Módulo OBDII. Cargador + UK adaptador. Accesorios opcionales: Estación base (opcional). Impresora IrDA (opcional). UM-366EVB -E Manual del usuario VDO TPMS Pro 2/39 URICAR AUTOMOCION S.L. -
Página 5: Instrucciones Importantes De Seguridad
Utilice gafas de seguridad (tanto el usuario como las demás personas presentes). Riesgo de aprisionamiento. Lea la información relativa a la garantía, la seguridad y el reciclaje que encontrará al final del presente manual del usuario. UM-366EVB -E Manual del usuario VDO TPMS Pro 3/39 URICAR AUTOMOCION S.L. -
Página 6: Precaucion
No utilice el aparato si existe riesgo de presencia de gases o vapores explosivos. Mantenga el aparato lejos de fuentes de calor. No utilice el aparato sin la cubierta de la batería. UM-366EVB -E Manual del usuario VDO TPMS Pro 4/39 URICAR AUTOMOCION S.L. -
Página 7: Teclas De Funcion
«arriba». seleccionar «abajo». Desplazarse para Desplazarse para seleccionar «izquierda». seleccionar «derecha». Estado de la batería Luces de resultado Indicador de carga de la batería Luz de activación UM-366EVB -E Manual del usuario VDO TPMS Pro 5/39 URICAR AUTOMOCION S.L. - Página 8 Este icono sirve para borrar los datos actuales del sensor que se muestran. Este icono sirve para enviar los datos del sensor a la impresora. Este icono sirve para editar la información del proyecto. UM-366EVB -E Manual del usuario VDO TPMS Pro 6/39 URICAR AUTOMOCION S.L.
-
Página 9: Encendido
Espere algunos segundos hasta que el aparato muestre el menú principal. El aparato está listo para su uso. Para apagar el aparato, mantenga pulsada (durante tres segundos) la tecla UM-366EVB -E Manual del usuario VDO TPMS Pro 7/39 URICAR AUTOMOCION S.L. -
Página 10: Instrucciones De Funcionamiento
En aquellos vehículos que no requieran una reprogramación, recomendamos que vuelva a activar todos los sensores de rueda una última vez para asegurarse de que funcionan correctamente antes de entregar el vehículo al cliente. UM-366EVB -E Manual del usuario VDO TPMS Pro 8/39 URICAR AUTOMOCION S.L. -
Página 11: Uso Del Vdo Tpms Pro
Se utiliza para activar todos los sensores del vehículo y reprogramar los ID del ECU a través del puerto OBD. Continuar 1.1. S ELECCIONE EL FABRICANTE DEL COCHE = Continuar = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 9/39 URICAR AUTOMOCION S.L. - Página 12 = Continuar = Anterior 1.4. C OMPROBACION DE LOS SENSORES El aparato está preparado para activar los sensores. Para desplazar las El aparato está activando el sensor. ruedas. UM-366EVB -E Manual del usuario VDO TPMS Pro 10/39 URICAR AUTOMOCION S.L.
- Página 13 = Continuar = Anterior y borrar resultados El aparato no ha podido detectar un sensor. Inténtelo de nuevo. = Continuar = Anterior y borrar resultados = Siguiente rueda. UM-366EVB -E Manual del usuario VDO TPMS Pro 11/39 URICAR AUTOMOCION S.L.
- Página 14 Seleccione el botón = Anterior El dispositivo le indica que continúe. = Continuar = Anterior Seleccione Nota: mantenga el = Continuar motor APAGADO. = Anterior = Continuar = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 12/39 URICAR AUTOMOCION S.L.
- Página 15 TRANSFER OK [ENVÍO OK] = Anterior VERIFY OK [VERIFICACIÓN SUCCESSFUL TRANSFER [ENVÍO La transferencia de datos al ECU ha finalizado. El módulo OBDII debe desconectarse del conector DLC. UM-366EVB -E Manual del usuario VDO TPMS Pro 13/39 URICAR AUTOMOCION S.L.
-
Página 16: Mantenimiento Tpms
= Anterior una marca de vehículo. 2.2. S ELECCIONE EL MODELO DEL VEHICULO = Continuar Desplácese hacia arriba o hacia abajo = Anterior para seleccionar un modelo de vehículo. UM-366EVB -E Manual del usuario VDO TPMS Pro 14/39 URICAR AUTOMOCION S.L. - Página 17 Ayuda. = Continuar = Anterior 2.5. M «R OBDII» [A OBDII] ANTENIMIENTO ELEARN UTOAPRENDIZAJE Este mantenimiento explica el procedimiento necesario para el autoaprendizaje del sensor en el vehículo. UM-366EVB -E Manual del usuario VDO TPMS Pro 15/39 URICAR AUTOMOCION S.L.
- Página 18 Continúe con «CHECK SENSOR» [COMPROBAR SENSOR]. 2.7. M «P » [P ANTENIMIENTO ARTE Se trata de una base de datos de recambios de todos los sensores disponibles para todos los vehículos. UM-366EVB -E Manual del usuario VDO TPMS Pro 16/39 URICAR AUTOMOCION S.L.
- Página 19 Para navegar por los códigos de recambios del distribuidor. Ejemplos de proveedores de recambios: DILL John Dow Dynamic DORMAN Continental MYERS REDI SENSOR NAPA Simple/Qwick s O'Reilly OE/S TECH SEARS UM-366EVB -E Manual del usuario VDO TPMS Pro 17/39 URICAR AUTOMOCION S.L.
- Página 20 = Continuar = Anterior = Continuar Seleccione el tipo = Anterior de problema. = Continuar Seguimiento de los mensajes de = Anterior información. Siga las instrucciones de la pantalla. UM-366EVB -E Manual del usuario VDO TPMS Pro 18/39 URICAR AUTOMOCION S.L.
-
Página 21: Programacion De Sensor En Blanco
Manual del usuario del APARATO TPMS 3. PROGRAMACION DE SENSOR EN BLANCO El VDO TPMS PRO funciona con los sensores programables universales más conocidos del mercado con opciones para crear nuevos ID. de sensor o duplicar los ID. de los sensores originales. - Página 22 COPY [COPIAR]. Coloque el sensor delante de la antena del aparato para Para activar comprobar el sensor. el sensor. El aparato activa el sensor. Espere algunos segundos. UM-366EVB -E Manual del usuario VDO TPMS Pro 20/39 URICAR AUTOMOCION S.L.
- Página 23 = Continuar enviar el ID al nuevo sensor. = Inicio Espere algunos segundos. El aparato comprueba el ID cargado. El sensor ha sido clonado. UM-366EVB -E Manual del usuario VDO TPMS Pro 21/39 URICAR AUTOMOCION S.L.
- Página 24 Coloque el sensor delante de la antena del aparato para = Continuar enviar el ID al nuevo sensor. = Inicio Espere algunos segundos. El aparato comprueba el ID cargado. UM-366EVB -E Manual del usuario VDO TPMS Pro 22/39 URICAR AUTOMOCION S.L.
- Página 25 ROBLEMA DE REPROGRAMACION En caso de que se produzca algún problema en la = Volver a transferencia del ID, empezar aparecerá el siguiente mensaje. Vuelva a empezar. = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 23/39 URICAR AUTOMOCION S.L.
-
Página 26: History (Historial)
Aparecerá la ventana del vehículo seleccionado con el Para activar el último estado de sensor. activación. Es posible continuar para activar el vehículo. = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 24/39 URICAR AUTOMOCION S.L. - Página 27 = Continuar Para cambiar de = Anterior página. = Continuar Desplácese hacia la derecha y hacia la izquierda para seleccionar la = Anterior opción HISTORY [HISTORIAL]. = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 25/39 URICAR AUTOMOCION S.L.
-
Página 28: Settings (Ajustes)
EUROPA o COREA. Tenga cuidado al cambiar de zona: ZONE [ZONA] necesitará una descarga de WebTV o una tarjeta SD para obtener los datos correspondientes a la zona. UM-366EVB -E Manual del usuario VDO TPMS Pro 26/39 URICAR AUTOMOCION S.L. -
Página 29: Cambio De Los Ajustes De Idioma
(kPa, Bar o PSI con F° o C°). = Continuar Selección de la = Anterior función o los ajustes. = Confirmar Desplácese hacia arriba o hacia abajo = Anterior para seleccionar las unidades. UM-366EVB -E Manual del usuario VDO TPMS Pro 27/39 URICAR AUTOMOCION S.L. -
Página 30: Cambio De Los Ajustes De Formato
Cuando el zumbador se ajusta en YES [SÍ], se produce un pitido al detectar el ID de sensor. = Confirmar Selección de la función o los = Anterior ajustes. UM-366EVB -E Manual del usuario VDO TPMS Pro 28/39 URICAR AUTOMOCION S.L. -
Página 31: Cambio De Los Ajustes De Auto Off
= Anterior ajustes. = Confirmar Desplácese hacia arriba (+) y hacia = Anterior abajo (-) para modificar el tiempo. Modificación permitida desde 60 min (máximo) a DISABLED [INACTIVO] (nunca). UM-366EVB -E Manual del usuario VDO TPMS Pro 29/39 URICAR AUTOMOCION S.L. -
Página 32: Cambio De Los Ajustes De Zona
= Confirmar Desplácese hacia arriba y hacia abajo = Anterior para seleccionar una nueva zona. El aparato cargará la nueva base de datos correspondiente a la zona seleccionada. UM-366EVB -E Manual del usuario VDO TPMS Pro 30/39 URICAR AUTOMOCION S.L. -
Página 33: About [Acerca De]
Manual del usuario del APARATO TPMS 6. ABOUT [ACERCA DE] = Continuar = Anterior = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 31/39 URICAR AUTOMOCION S.L. -
Página 34: Varios
(en todos los casos) el LED DE CARGA (en rojo). Sustitución de la batería Se recomienda devolver el aparato a fábrica para la sustitución de la batería. UM-366EVB -E Manual del usuario VDO TPMS Pro 32/39 URICAR AUTOMOCION S.L. -
Página 35: Impresión De La Información Del Sensor
Nota: la conexión entre el aparato y la impresora se realiza por infrarrojos. 5) Seleccione con las flechas el icono = Imprimir 6) Imprima los resultados pulsando OK = Anterior UM-366EVB -E Manual del usuario VDO TPMS Pro 33/39 URICAR AUTOMOCION S.L. -
Página 36: Troubleshooting
SD para actualización Conector USB sin internet. para actualización a través de internet. Conector USB para actualización a través de internet con el aparato en la estación base. UM-366EVB -E Manual del usuario VDO TPMS Pro 34/39 URICAR AUTOMOCION S.L. - Página 37 Encienda el APARATO TPMS. La última versión del software se mostrará en la pantalla. ¡Advertencia! No apague el APARATO TPMS ni extraiga la tarjeta SD durante el proceso de actualización. De lo contrario, el aparato podría sufrir graves desperfectos. UM-366EVB -E Manual del usuario VDO TPMS Pro 35/39 URICAR AUTOMOCION S.L.
-
Página 38: Reinicio De Los Valores De Fábrica Para Cambio De Sensor Programable
Para cambiar el tipo de sensor programable, será necesario reiniciar la base de datos y restablecer el dispositivo con los valores de fábrica.] Para efectuar esta operación, utilice el software WebVT de VDO. Inicie el software WebVT de VDO. Conecte el dispositivo TPMS Pro de VDO al puerto USB de su PC a través... -
Página 39: Información De Seguridad Ycarga De La Batería
No lo utilice como fuente de energía. polímeros de litio se incendie, NO USE agua Desenchúfelo antes de intentar repararlo o para extinguir el fuego. Apáguelo con arena o limpiarlo. con el extintor mencionado. UM-366EVB -E Manual del usuario VDO TPMS Pro 37/39 URICAR AUTOMOCION S.L. -
Página 40: Reciclaje
60 °C (140 °F). Almacene la batería en un La Sociedad VDO no puede controlar el uso lugar seco para evitar el contacto con líquidos adecuado de la batería por parte de todos sus cualquier tipo. -
Página 41: Índice
Valores de fábrica.......36 Varios ..........32 Iconos ...........6 Idioma..........26 WebVT PC suite .........35 Impresión de los resultados....33 Impresora ...........33 Zona ...........30 Instalación del software ......35 Zumbador ...........28 Instrucciones de funcionamiento ..8 UM-366EVB -E Manual del usuario VDO TPMS Pro 39/39 URICAR AUTOMOCION S.L. - Página 42 Este documento es la propiedad exclusiva de VDO. No puede ser comunicado, reproducido o utilizado sin acuerdo previo. URICAR AUTOMOCION S.L.
