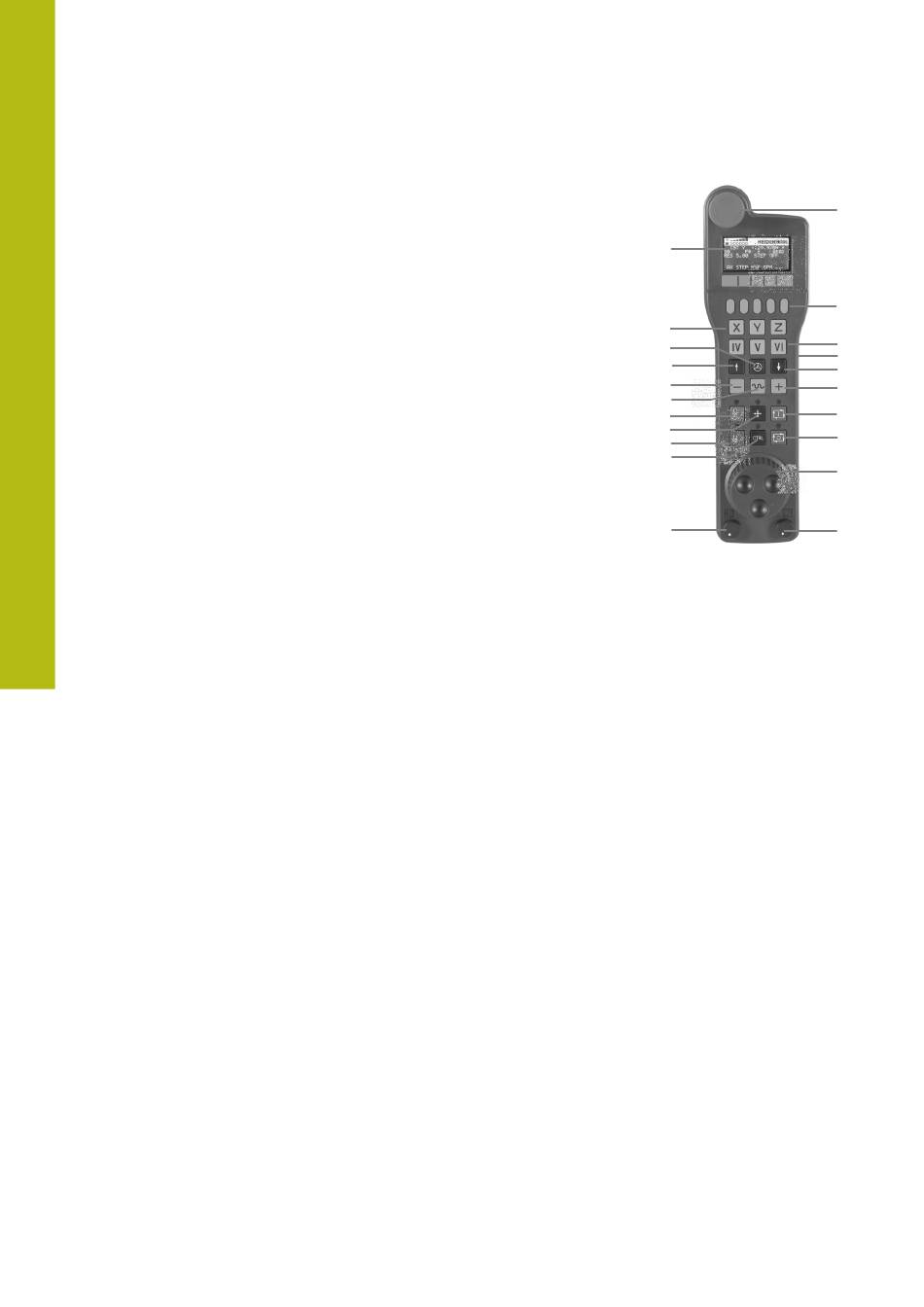

12
Tecla PARO DE EMERGENCIA
1
2 Display del volante para la visualización del estado y la selección
de funciones
3 Softkeys
4 El fabricante puede cambiar las teclas del eje según la
configuración el eje
5 Tecla de confirmación
6 Teclas cursoras para la definición de la sensibilidad del volante
7 Tecla de activación del volante
8 Tecla de dirección en la cual el control numérico desplaza el eje
seleccionado
9 Superposición de marcha rápida para la tecla de dirección de los
ejes
Conectar el cabezal (función según la máquina, tecla
10
intercambiable por el fabricante de la máquina)
Tecla Generar frase NC (función según la máquina, tecla
11
intercambiable por el fabricante de la máquina)
12 Desconectar el cabezal (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
13 Tecla CTRL para funciones especiales (función dependiente de
la máquina, tecla intercambiable por el fabricante de la máquina)
14 Tecla NC-Start (función dependiente de la máquina, tecla
intercambiable por el fabricante de la máquina)
Tecla NC-Stopp (función dependiente de la máquina, tecla
15
intercambiable por el fabricante de la máquina)
16 Volante electrónico
17 Potenciómetro de la velocidad del cabezal
18 Potenciómetro del avance
19 Conexión de cable, no para el volante por radio HR 550FS
