» Acepta hasta 128 dispositivos inalámbricos.
» Detección batería baja de sensores inalámbricos.
» Función prueba de batería baja de sensores inalámbricos.
» 48 zonas inalámbricas.
» Identificación de 16 usuarios de pánico inalámbricos para la versión anterior a 1.5.0 y 60 usuarios de pánico inalámbri-
cos a partir de la versión 1.5.0.
» Función Smart (solo con el XAR 4000 Smart) para sensores de línea inteligente que operan en modulación FSK.
Todas las configuraciones y el registro del panel de control deben realizarse mediante un teclado (no incluido en el
modelo AMT 4010 Smart Net) o mediante aplicaciones de configuración (AMT Remoto o AMT Remoto Mobile).
3.Instalación
Atención:
Solo conecte la central de control AMT 4010 Smart/AMT 4010 Smart Net después de instalar todos los equipos y acce-
sorios.
Abra la caja del panel de control, después de eso, podrá ver un cable de conexión de la batería, conector de radio (DX-
Net/Radioenge), conector para el módulo Ethernet GPRS, terminales de conexión de tornillo para conectar la sirena y la
energía auxiliar ( AUX) para periféricos (infrarrojos, cerca eléctrica, etc.), salida programable (PGM), sensores y teléfono.
El AMT 4010 Smart/AMT 4010 Smart Net dispone de 10 zonas (dos en el teclado), programables e independientes con
posibilidad de dividir la central en cuatro particiones. Si las zonas no están duplicadas, el AMT 4010 Smart/AMT 4010
Smart Net tendrá 4 zonas y 2 zonas de teclado.
3
3
4 4
XEG 4000 Smart, XG 4000 Smart o
Los módulos XEG 4000 Smart, XG 4000 Smart o XE 4000 Smart son compatibles con la mayoría de los operado-
Obs.:
res GSM nacionales con tecnología 2G. Los módulos mencionados solo se pueden utilizar con el panel de alarma AMT
4010 Smart/AMT 4010 Smart Net.

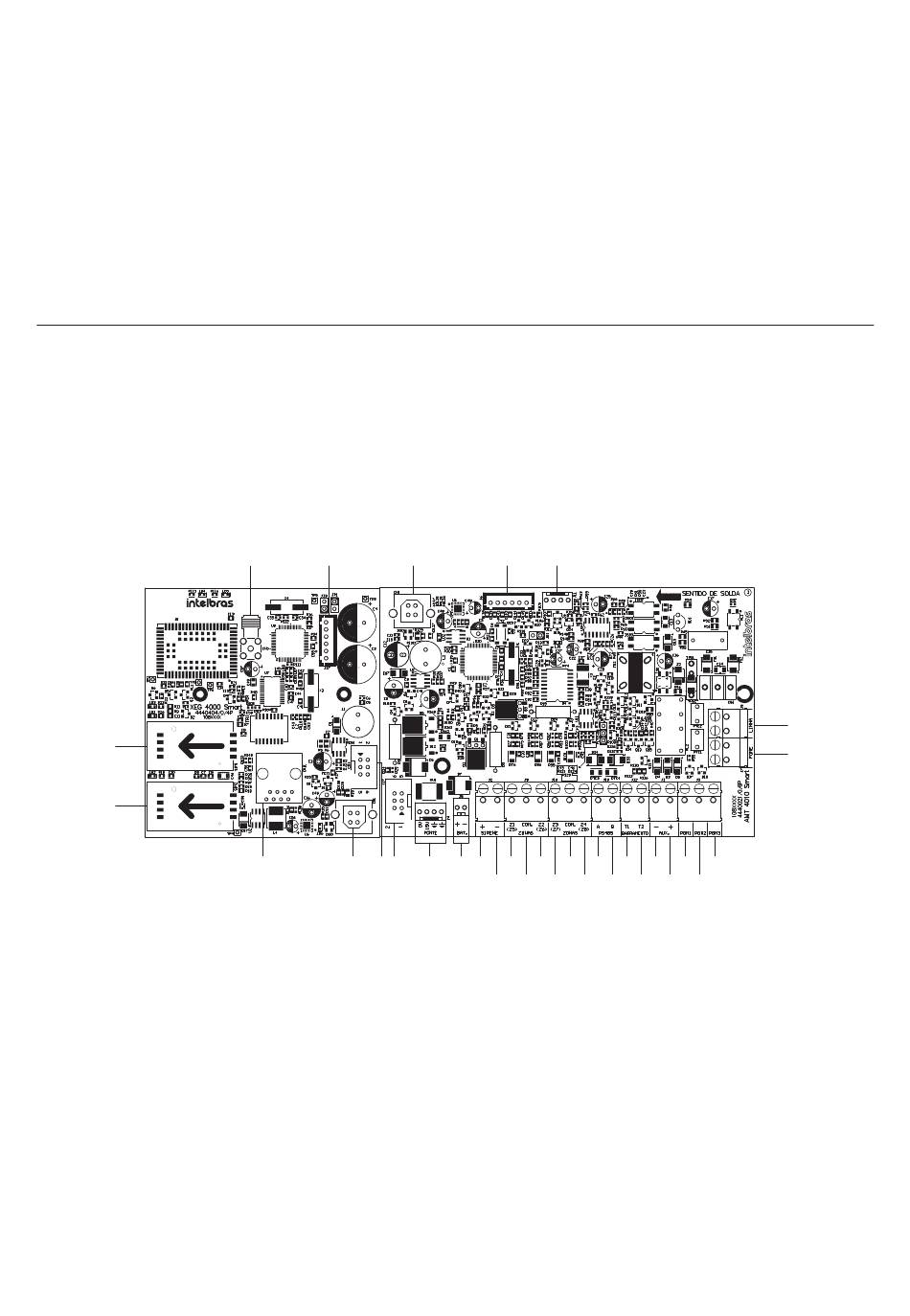

3.1. Conectores para AMT 4010 Smart/AMT 4010 Smart Net + XEG 4000 Smart, XG 4000 Smart
o XE 4000 Smart (opcional)

Tarjeta XEG 4000 Smart, XG 4000 Smart o XE 4000 Smart

1. Conector para grabar el microcontrolador XEG 4000 Smart, XG 4000 Smart o XE 4000 Smart.
2. Conector de antena de tarjeta GPRS (solo para módulos XEG 4000 Smart o XG 4000 Smart).
3. Conector para chip 1 (solo para módulos XEG 4000 Smart o XG 4000 Smart).
4. Conector para chip 2 (solo para módulos XEG 4000 Smart o XG 4000 Smart).
12
2 1
2 1
5 6 7
5 6 7
XE 4000 Smart
25 24 23
30
32 31
10 11 13 15
8 9
1 2 3 4 6 8 10
12 14 16
5 7 9
AMT 4010 Smart/AMT 4010 Smart Net
17 19 21 23 25 27
12 14 16 18 20
18 20 22 24 26
11 13 15 17 19
22
29
21
28
