Obs.: Si usa el teclado XAT 2000 LCD o XAT 3000 LED, use el cable azul para la zona 1 teclado, el cable blanco para
la zona 2 y el sensor común (COM) deben estar conectados al cable negro del teclado.

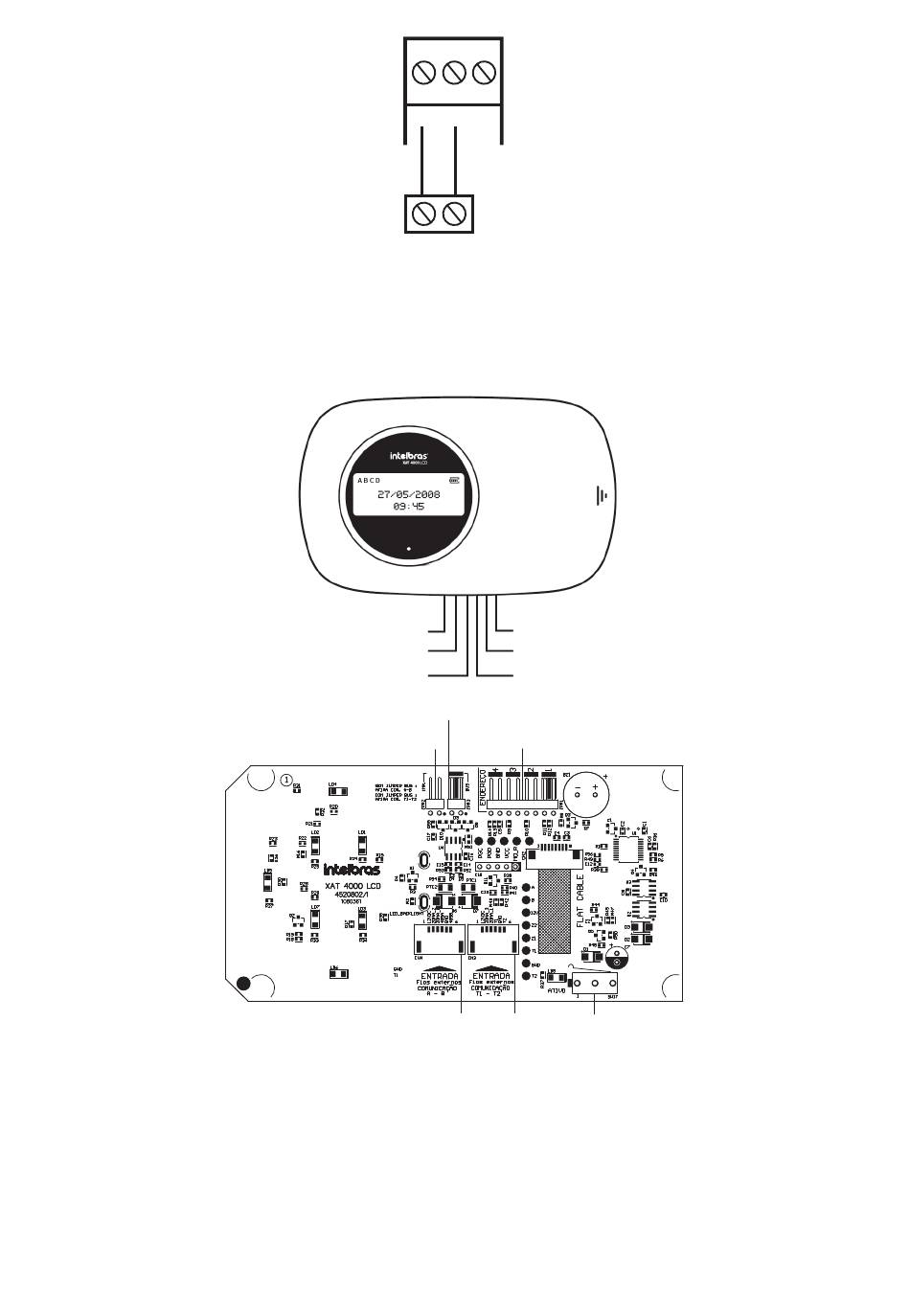

3.12. Teclado XAT 4000 LCD

6
1. CN4: conector para bus digital AB (solo para AMT 4010 Smart/AMT 4010 Smart Net).
2. CN3: conector para el bus digital T1T2 (el predeterminado de fábrica es con el cable de 6 vías conectado a este conec-
tor).
3. SW17: interruptor tamper (protección contra manipulación del teclado).
4. JPR1: jumper de 4 posiciones para seleccionar la dirección del teclado 1, 2, 3 y 4.
5. JPR3: jumper para seleccionar bus T1T2 o AB (solo para AMT 4010 Smart/AMT 4010 Smart Net).
6. JPR2: jumper para habilitar la resistencia de adaptación de impedancia (solo cuando se usa el bus AB).
28
Z1 COM Z2
Z1 COM Z2
NF
NF
Sensor
sensor
Rojo
Amarillo
Negro Blanco
Verde Azul
5
5
6 4
4
6
1 2
1 2
3
3
