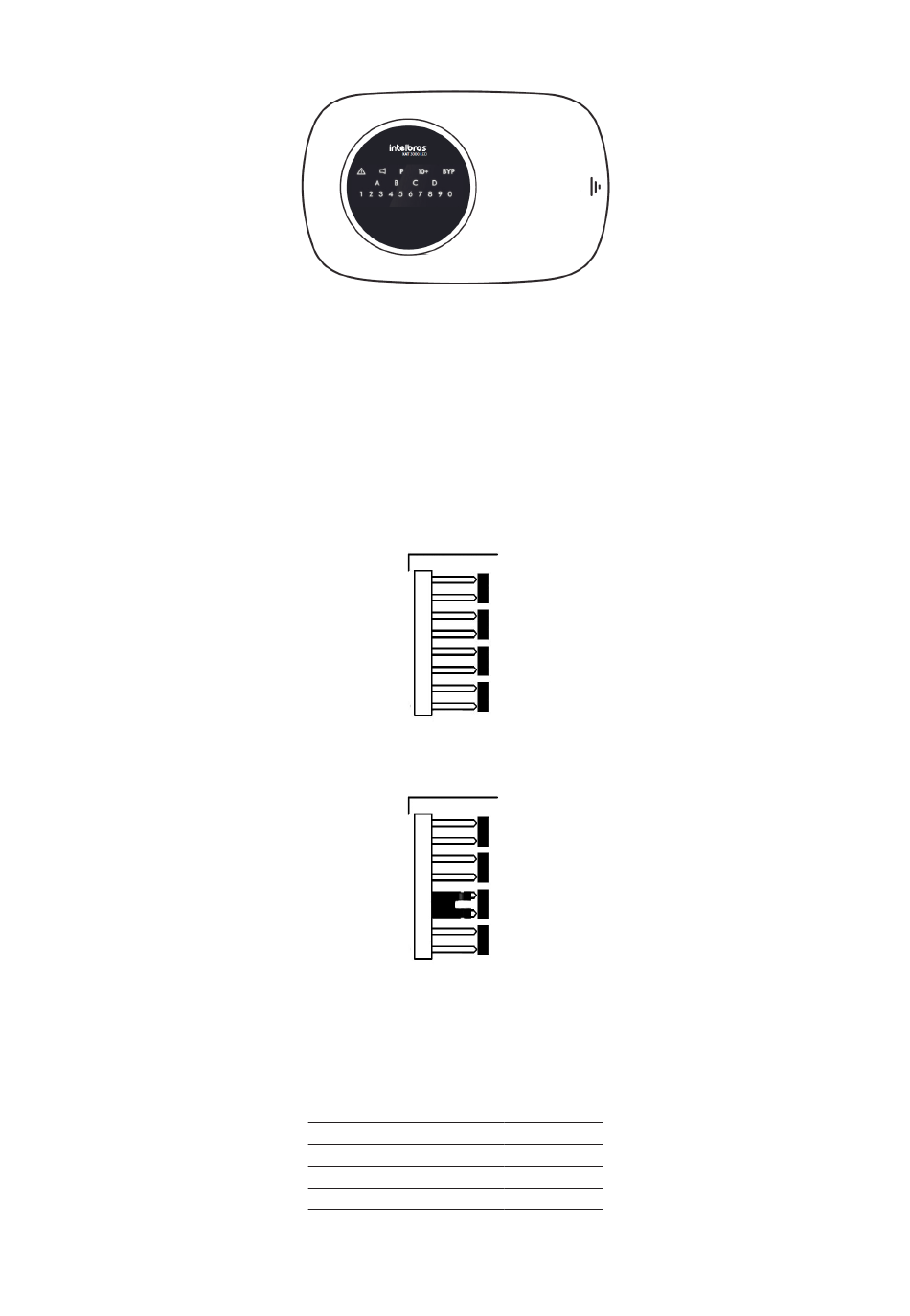

Teclado XAT 3000 LED

La conexión del teclado debe realizarse con un cable 4 × 26 AWG o superior, con una longitud máxima de 100 m y
una resistencia total de hasta 40 Ω.
Este dispositivo se conecta en paralelo con el cableado del receptor XAR 2000, es decir, conecta el cable verde (T1) del
teclado al terminal T1 de la central y el cable amarillo (T2) del teclado al T2 del panel de control. La alimentación se
conecta a la salida auxiliar de la unidad de control a través de los cables rojo (+) y negro (-).
si se corta el cable de comunicación del teclado o se abre el tamper de sabotaje, la sirena disparará si la función
Obs.:
Fallas que generan disparos está habilitada o la central esté activada.
El teclado LCD versión 2.0.0 o superior y el teclado XAT 3000 LED tienen un conector denominado CN3 donde es
posible configurar qué teclado se está utilizando (de 1 a 4). Para configurarlo, consulte las dos figuras siguientes.
Todos los teclados salen de fábrica con el jumper en la posición 1 . Si va a utilizar más de un teclado (hasta 4 teclados),
el segundo teclado debe estar con el jumper en la posición 2, como se muestra a continuación y así sucesivamente.

Zonas del teclado

Las zonas del teclado se configuran como zonas simples. Esta configuración es fija e independiente de la configuración
de las zonas del panel.
Cada teclado adicional agrega dos zonas al sistema, en el orden que se describe a continuación:
Dirección
CN3
Dirección
CN3
Teclado Bornes Z1
Teclado 1 Zona 9
Teclado 2 Zona 11
Teclado 3 Zona 13
Teclado 4 Zona 15
4
3
2
1
4
3
2
1
Bornes Z2
Zona 10
Zona 12
Zona 14
Zona 16
