Página 1 Versión de software del sistema 100.21.44 Versión de guía 3.0 septiembre 2015 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 2 ® figurativa , FreeFlow , SquareFold , CentreWare y Versant son marcas registradas de Xerox Corporation en los Estados Unidos y/o en otros países. ® ® ® Adobe es una marca registrada de Adobe Systems, Inc. PostScript una marca registrada de Adobe que se usa con Adobe PostScript Interpreter, el lenguaje de descripción de páginas de Adobe, y otros productos de Adobe.
Página 3: Tabla De Contenido
Acabadora estándar................1-13 Acabadora con realizador de folletos..........1-13 Módulo SquareFold Trimmer............1-14 ® Acabadora Standard Finisher Plus...........1-14 Dispositivos de acabado de otros fabricantes......1-14 2 Cómo buscar ayuda.................2-1 Ayuda en el sitio web de Xerox..................2-1 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 4 Carga de material de impresión en el OHCF (bandejas 8 y 9).......4-17 Soporte para postales..................4-17 Uso del soporte para postales............4-17 Palancas de ajuste de descentrado (bandejas 8 y 9)......4-19 Carga de papel en el OHCF (bandejas 8 y 9)...........4-20 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 5 Ajuste automático de la uniformidad de la densidad......8-2 Información de limpieza del conjunto del fusor.............8-3 9 Mantenimiento..................9-1 Descripción general de mantenimiento..............9-1 Limpieza de la prensa .......................9-1 Limpieza de la parte exterior................9-2 Limpieza del conjunto del fusor................9-2 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 6 Códigos de error: apilador de alta capacidad........10-26 Códigos de error - Acabadora estándar/con realizador de folletos......................10-27 Códigos de error - Módulo de recorte SquareFold.......10-29 Códigos de error: acabadora Standard Finisher Plus......10-31 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 7 Códigos de error - Alimentador de alta capacidad para tamaños grandes (bandejas 8 y 9)................11-9 Eliminación de atascos del OHCF (bandejas 8 y 9)......11-13 Eliminación de atascos del OHCF (bandejas 8/9)....11-13 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 8 Cómo vaciar el recipiente de la perforadora..........13-7 Solución de problemas de GBC AdvancedPunch..........13-8 Códigos de error - GBC AdvancedPunch.............13-8 Problemas generales de GBC AdvancedPunch........13-9 Cómo despejar atascos en GBC AdvancedPunch........13-10 Cómo despejar atascos en AdvancedPunch......13-10 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 9 Cambio de la posición de tope del troquel........14-22 Mantenimiento de AdvancedPunch Pro..............14-23 Pedido de consumibles para AdvancedPunch Pro.......14-23 Cómo limpiar el exterior de AdvancedPunch Pro.........14-24 Cómo vaciar el recipiente de la perforadora..........14-25 Mantenimiento del juego de troqueles............14-25 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 10 Función de reducción de curvatura manual en la acabadora....16-4 Función de plegado.....................16-4 Tipos de plegado..................16-5 Cómo cargar papel o separadores en el insertador post proceso (bandeja T1)....................16-6 Especificaciones.........................16-7 Especificaciones de la acabadora..............16-7 ® ® viii Prensa Xerox Versant 2100 Guía del usuario...
Página 11 Identificación de los componentes del módulo...........17-3 Componentes principales.................17-3 Módulo del recorrido de papel...............17-4 Panel de control del módulo................17-4 Función Square Fold......................17-5 Opciones de SquareFold..................17-5 Acceso a las opciones de plegado cuadrado..........17-7 Función de recorte......................17-7 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 12 Códigos de error: acabadora Standard Finisher Plus......18-14 Atascos de papel en el módulo de la acabadora.........18-16 Atascos de papel en el insertador postproceso (bandeja T1)....................18-16 Atascos de papel dentro de la cubierta izquierda de la acabadora..................18-17 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 13 Atascos de papel en el área 3............18-31 Atascos de papel en el área 4............18-31 Errores de la grapadora..................18-33 Atascos de grapas en el cartucho de grapas estándar..................18-33 Cómo volver a introducir el cartucho de grapas básico.....................18-35 ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 14 Índice ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 15: Descripción General Del Producto
El servidor de impresión en red conectado con su prensa acepta, procesa y administra archivos de documentos para enviar trabajos a la prensa. Con la prensa, puede usar uno de estos dos servidores de impresión: ® ® • Servidor de impresión Xerox FreeFlow ® ® • Servidor de impresión Xerox EX Print Server, Powered by Fiery ®...
Página 16: Componentes De La Prensa
Un Panel de control integrado al panel superior de la prensa que consta de botones, una pantalla táctil y un teclado para conectarse y desconectarse, configurar las funciones del trabajo, imprimir informes y visualizar el estado de los suministros, el trabajo y la prensa. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 17: Cómo Localizar El Número De Serie De La Prensa
Se puede acceder al número de serie de la prensa desde el panel de control o buscándolo en el interior del bastidor de la primera bandeja de alimentación (bandeja 1). 1. Pulse el botón Estado de la máquina en el panel de control de la prensa. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 18: Luces De Estado
1 Botón de inicio Muestra el menú principal. Brinda acceso a la visualización de los suministros y bandejas disponibles en la prensa y el estado de los suministros. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 19 Pulse una sola vez para borrar la entrada actual. Pulse dos veces para volver a los ajustes prefijados. 11 Botón Detener Pulse este botón para detener y poner en pausa el trabajo de impresión en curso. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 20: Conexión
El número de idiomas disponibles en el sistema depende de lo que fue instalado durante el proceso de instalación inicial. Al seleccionar un botón de Idioma particular se cambia inmediatamente de idioma. No requiere confirmación. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 21: Cómo Cambiar El Idioma
Ahorro de energía del panel de control. Para usar la prensa, seleccione el botón Ahorro de energía. Cuando ya no está encendido el botón Ahorro de energía, indica que la función Ahorro de energía ha sido cancelada. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 22: Cómo Salir Del Modo De Ahorro De Energía
Encendido. • El interruptor principal de encendido ubicado dentro de la puerta central delantera. Este interruptor es utilizado principalmente por el técnico de servicio de Xerox cuando realiza tareas de mantenimiento. En algunos casos excepcionales para la solución de problemas, pueden indicarle que apague la prensa con este interruptor.
Página 23: Apague/Encienda La Prensa
Alimentador de alta capacidad para tamaños grandes (OHCF/bandejas 6 y 7) SUGERENCIA El alimentador de alta capacidad para tamaños grandes (OHCF/bandejas 6 y 7) forma parte de la configuración de prensa estándar. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 24: Segundo Alimentador De Alta Capacidad Para Tamaños Grandes En Línea (Ohcf/Bandejas 8 Y 9)
3.86 x 5.75 pulgadas (98 x 146 mm) y 13 x 19.2 pulgadas (330.2 x 488 mm). La bandeja especial tiene capacidad para un máximo de 280 hojas con papel de 20 libras/75 g/m². ® ® 1-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 25: Dispositivos De Acabado
El módulo de interfaz proporciona comunicación, un recorrido alineado del papel entre el motor de impresión y el dispositivo de acabado conectado; y el enfriamiento y reducción de la curvatura del papel a la salida del motor de impresión. ® ® Prensa Xerox Versant 2100 1-11 Guía del usuario...
Página 26: Gbc ® Advancedpunch
Podrá encontrar información acerca de este dispositivo más adelante en esta guía. También encontrará información en el CD de documentación del cliente incluido con el accesorio o puede descargar dicha información en www.xerox.com. ® ®...
Página 27: Apilador De Alta Capacidad
En esta ilustración, se muestra la Acabadora con realizador de folletos con el Módulo de interfaz requerido a la izquierda y con la Plegadora en C/Z y la Acabadora GBC, que son opcionales, a la derecha. ® ® Prensa Xerox Versant 2100 1-13 Guía del usuario...
Página 28: Módulo Squarefold ® Trimmer
Dispositivos de acabado de otros fabricantes También hay dispositivos ADA (arquitectura de acabado de documentos) de otros fabricantes disponibles para su prensa. La información de estos dispositivos ADA se puede obtener comunicándose con su vendedor de Xerox. ® ® 1-14...
Página 29: Cómo Buscar Ayuda
Cómo buscar ayuda Ayuda en el sitio web de Xerox Para obtener asistencia técnica para el producto, suministros de Xerox, documentación para el cliente y respuestas a preguntas frecuentes, visite www.xerox.com. Encontrará la documentación más reciente y la base de datos informativa en Support & Drivers (Asistencia y controladores).
Página 30: Ayuda En Línea De Stock Library Manager
• Las funciones del servidor de impresión FreeFlow están documentadas en el sistema de Ayuda en línea del menú Ayuda que aparece en la ventana principal del servidor ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 31 • El menú de ayuda del servidor de impresión EFI dentro de la ventana Terminal de comandos está diseñado para proporcionar información sobre flujos de trabajo específicos cuando se utiliza la función Terminal de comandos. En www.xerox.com, se puede encontrar documentación adicional para el usuario suministrada por EFI dentro del enlace Support and Drivers (Asistencia y controladores).
Página 32 Cómo buscar ayuda ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 33: Especificaciones Técnicas
- Bandejas 1 a 3: 5.51 x 7.17 pulg./140 x 182 mm - Bandeja especial (bandeja 5): 3.86 x 5.75 pulg./98 x 146 mm - Bandejas 6 y 7: 3.86 x 5.75 pulg./98 x 146 mm ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 34: Tiempo Para Obtener La Primera Impresión
Cuando Stock Library Manager está instalado en el servidor de impresión, la configuración prefijada para todas las bandejas es Carta (8.5 x 11 pulg). En Stock Library Manager, el operador puede configurar esas bandejas con diferentes ajustes de tamaño de papel. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 35: Información Sobre Rendimiento/Productividad
La velocidad de procesamiento e impresión depende del modo a 1 cara o 2 caras, el tipo de papel, el gramaje de papel, el tamaño de papel y la bandeja de alimentación. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 36 8.5 x 11/A4 etiquetas 106 a 256 g/m² A 1 cara 32 ppm y transparencias 8.5 x 14/B4 etiquetas 106 a 256 g/m² A 1 cara 25 ppm y transparencias ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 37: Especificaciones De Papel Para Bandejas 1-3, 5 Y 6-7
Siempre consulte el Recommended Media List (Listado de soportes recomendados) para obtener una lista completa de los materiales admitidos. Se puede acceder a la RML desde la aplicación Stock Library Manager y también se puede descargar desde http://www.xerox.com/. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 38 Bandejas 1 a 3 215.9 x 330.2 mm Bandejas 5, 6 y DT Special A4 ABC/ABL 8.90 x 12.20 pulg. Bandejas 1 a 3 226.0 x 310.0 mm Bandejas 5, 6 y ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 39: Especificaciones Ambientales De La Prensa
El rango de humedad está entre 15% y 85% (humedad relativa) - (HR) zona J (se limita la condensación) Altitud La prensa funciona a una altura de 0 a 2500 metros (0 a 8200 pies). ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 40 Especificaciones técnicas ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 41: Papel Y Otros Materiales
• La prensa es compatible con el Cambio automático de bandeja, que permite a un trabajo cambiar automáticamente de una bandeja vacía a una llena que contenga el mismo tamaño, orientación y tipo de papel. Consulte la Guía del administrador ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 42: Colocación De Material De Impresión En Las Bandejas 1, 2 Y 3
No cargue materiales por encima de la línea MAX en la guía de borde posterior. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 43: Colocación De Separadores En Las Bandejas 1, 2 Y 3
2. Tire lentamente de la bandeja hacia afuera hasta que se detenga. 3. Airee los separadores antes de cargarlos en la bandeja. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 44: Colocación De Transparencias En Las Bandejas 1, 2 Y 3
3. Aplique aire a las transparencias para evitar que se adhieran entre sí antes de cargarlas en la bandeja. 4. En primer lugar, coloque una pila pequeña de papel en la bandeja. El papel debe ser del mismo tamaño que las transparencias. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 45: Cómo Colocar Papel Preperforado En Las Bandejas 1, 2 Y 3
2. Tire lentamente de la bandeja hacia afuera hasta que se detenga. 3. Abra la resma de papel con el lado sellado hacia arriba. 4. Aplique aire a las hojas antes de cargarlas en la bandeja. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 46: Cómo Colocar Material De Impresión En La Bandeja Especial (Bandeja 5)
• Puede cargar hasta 280 hojas de papel de 20 libras/75 g/m². • No mezcle papel de tamaños diferentes en la bandeja especial. • No cargue materiales de impresión por encima de la línea MAX marcada en la bandeja. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 47: Cómo Colocar Papel En La Bandeja Especial (Bandeja 5)
9. Seleccione Aceptar para guardar la información y cerrar la ventana Propiedades de bandeja. Cómo colocar separadores en la bandeja especial (bandeja 5) Puede cargar separadores clasificados simples y lineales o separadores clasificados simples e inversas. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 48: Carga De Transparencias En La Bandeja Especial (Bandeja 5)
2. Sujete el centro de las guías del papel y deslícelas hasta que queden del tamaño de papel deseado. 3. Seleccione el papel adecuado para su trabajo de impresión. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 49: Cómo Colocar Papel Preperforado En La Bandeja Especial (Bandeja 5)
• C5 (162 x 229 mm) Alimentación por borde corto o Alimentación por borde largo • #10 (4.125 x 9.5 pulg.) Alimentación por borde corto 1. Siempre cargue sobres con las solapas cerradas. No use sobres almohadillados. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 50: Carga De Material De Impresión En El Ohcf (Bandejas 6 Y 7)
En concreto, el soporte para postales acepta materiales de 4 x 6 pulg. (101.6 x 152.4 mm), ABC. ® ® 4-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 51: Uso Del Soporte Para Postales
5. Instale el soporte para postales de manera que quede asentado en los pasadores guía del bastidor superior y en las ranuras de la parte inferior de la bandeja. 6. Apriete el tornillo para que asegure el soporte para postales en su lugar. ® ® Prensa Xerox Versant 2100 4-11 Guía del usuario...
Página 52: Palancas De Ajuste De Descentrado (Bandejas 6 Y 7)
Seleccione Aceptar y cierre la ventana Propiedades de bandeja. ® ® 4-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 53: Carga De Papel En El Ohcf (Bandejas 6 Y 7)
La aplicación Stock Library Manager está disponible en el servidor de impresión únicamente y no en la prensa. ® ® Prensa Xerox Versant 2100 4-13 Guía del usuario...
Página 54: Carga De Separadores En El Ohcf (Bandejas 6 Y 7)
2. Tire lentamente de la bandeja hacia afuera hasta que se detenga. 3. Aplique aire a los separadores antes de cargarlos en la bandeja. ® ® 4-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 55: Carga De Transparencias En El Ohcf (Bandejas 6 Y 7)
® ® Prensa Xerox Versant 2100 4-15 Guía del usuario...
Página 56: Carga De Papel Perforado En El Ohcf (Bandejas 6 Y 7)
No cargue materiales por encima de la línea MAX en la guía de borde posterior. 8. Empuje cuidadosamente la bandeja hasta que se detenga. ® ® 4-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 57: Carga De Material De Impresión En El Ohcf (Bandejas 8 Y 9)
8 y 9. La altura de la pila es de hasta 200 sobres. 1. Abra lentamente una de las bandejas de papel hasta que se detenga y retire el papel. ® ® Prensa Xerox Versant 2100 4-17 Guía del usuario...
Página 58 10. Al finalizar el trabajo de impresión, retire el material para postales y el soporte para postales de la bandeja. 11. Guarde el soporte para postales en el interior de la cubierta frontal del OHCF. ® ® 4-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 59: Palancas De Ajuste De Descentrado (Bandejas 8 Y 9)
• El papel está descentrado y las impresiones no son satisfactorias; continúe con el siguiente paso. 6. Tire lentamente de la bandeja hacia afuera hasta que se detenga. 7. Verifique los ajustes de la bandeja y el papel en el servidor de impresión. ® ® Prensa Xerox Versant 2100 4-19 Guía del usuario...
Página 60: Carga De Papel En El Ohcf (Bandejas 8 Y 9)
9. Seleccione Aceptar para guardar la información y cerrar la ventana Propiedades de bandeja. Carga de separadores en el OHCF (bandejas 8 y 9) Puede cargar separadores clasificados simples y lineales o separadores clasificados simples e inversas. ® ® 4-20 Prensa Xerox Versant 2100 Guía del usuario...
Página 61 No cargue materiales por encima de la línea MAX en la guía de borde posterior. 6. Empuje cuidadosamente la bandeja hasta que se detenga. ® ® Prensa Xerox Versant 2100 4-21 Guía del usuario...
Página 62: Carga De Transparencias En El Ohcf (Bandejas 8 Y 9)
2. Tire lentamente de la bandeja hacia afuera hasta que se detenga. 3. Abra la resma de papel con el lado sellado hacia arriba. 4. Aplique aire a las hojas antes de cargarlas en la bandeja. ® ® 4-22 Prensa Xerox Versant 2100 Guía del usuario...
Página 63: Colocación De Material De Impresión Posterior Al Proceso En Los Dispositivos Opcionales De Acabado
Consulte el capítulo específico para obtener información sobre la carga de material posterior al proceso en los dispositivos opcionales de acabado. • Para cargar separadores en el módulo GBC AdvancedPunch, consulte Cómo cargar separadores con GBC AdvancedPunch ® ® Prensa Xerox Versant 2100 4-23 Guía del usuario...
Página 64 • Para cargar papel o separadores en el insertador post proceso (bandeja T1) para la acabadora estándar, la acabadora con realizador de folletos o la acabadora Standard Finisher Plus, consulte Cómo cargar papel o separadores en el insertador post proceso (bandeja T1). ® ® 4-24 Prensa Xerox Versant 2100 Guía del usuario...
Página 65: Envío De Un Trabajo De Impresión
Biblioteca de papeles, la lista de materiales recomendados (RML) y los atributos de la bandeja del alimentador para usar cuando imprima el trabajo. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 66: Cómo Enviar Un Trabajo De Impresión
Asegúrese de que se hayan instalado los controladores de impresión en su PC. Consulte la documentación de su controlador de impresión o el sitio web de Xerox para obtener más información sobre cómo descargar o instalar los controladores de impresión.
Página 67: Impresión Desde Su Estación De Trabajo
Envío de un trabajo de impresión Impresión desde su estación de trabajo El sistema es compatible con los controladores de impresión Xerox FreeFlow o Fiery. A través de los controladores de impresión instalados en su PC o Mac, puede enviar un documento desde el escritorio al servidor de impresión, que luego puede ser enviado a...
Página 68: Cómo Imprimir Desde El Servidor De Impresión Ex
5, 6, 7, 8 o 9. La orientación de carga depende de la bandeja que se esté usando. Consulte la sección Papel y otros materiales para averiguar cómo cargar y alinear los separadores en las bandejas. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 69: Cómo Imprimir Sobre Lengüetas Desde El Servidor De Impresión
4. Una vez que se hayan realizado todos los ajustes, seleccione Imprimir. La prensa imprime el juego completo de lengüetas con las páginas del cuerpo definidas. Cualquier lengüeta adicional no usada en el trabajo se enviará a la bandeja de salida. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 70 Envío de un trabajo de impresión ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 71: Estado Del Trabajo
Seleccione la ficha Trabajos terminados para ver la lista de todos los trabajos que se han impreso correctamente. Seleccione la casilla de verificación Agrupar trabajos principales para enumerar y mostrar los trabajos conforme a una jerarquía de relaciones entre trabajos principales/secundarios. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 72: Pestaña Trabajos Activos
Para imprimir los detalles del trabajo, pulse el botón Imprimir este informe de trabajo. b) Para imprimir los detalles de trabajos principales/secundarios, pulse el botón Imprimir este informe de trabajo. 5. Después de verificar los detalles del trabajo, seleccione Cerrar. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 73: Estado De La Máquina
Esta ficha ofrece información general sobre la prensa, como la versión de software que se encuentra instalada y el número de serie de la prensa. Esta área también permite imprimir informes y visualizar los detalles correspondientes a la facturación de impresiones. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 74 Número de serie de la máquina El Número de serie de la máquina se puede ver en el área de información general, en la ficha Información de la máquina. Use este número cuando se comunique con Xerox para solicitar información o asistencia técnica.
Página 75 Servicio de mantenimiento Seleccione el botón Servicio de mantenimiento para enviar la información de diagnóstico de los Servicios de impresión remotos de Xerox acerca de la prensa al Servicio técnico de Xerox. Sobrescribir disco duro La función de sobrescritura del disco duro es una función de seguridad de datos estándar del sistema.
Página 76: Pestaña Errores
El tipo de Modo de facturación de impresiones usado por la prensa se configura durante la instalación del sistema. Para confirmar el modo de facturación de impresiones que se aplica a su prensa, consulte con un representante de ventas de Xerox. ®...
Página 77: Información Sobre Facturación De Impresiones
145 pulg²/935 cm². NOTA Este medidor/contador NO se agrega al medidor/contador de las Impresiones totales dado que ya está agregado al medidor/contador de Impresiones negras. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 78: Contadores De Uso
Esta opción proporciona el recuento total de todos los contadores e incluye los totales de los contadores de impresión y de los contadores de hojas. Botón de actualización Seleccione este botón para volver a cargar y actualizar los contadores. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 79: Calibración De La Prensa
Consulte la documentación para el usuario del servidor de impresión cuando ejecute el flujo de trabajo de calibración del servidor de impresión, junto con el motor de impresión. Los ajustes de alineación y registro se realizan en el servidor de impresión. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 80: Ajuste De La Uniformidad De La Densidad
7. Controle la uniformidad de la densidad en las muestras impresas. • Si son aceptables, seleccione Guardar. • Si no lo son, repita el procedimiento de ajuste. 8. Seleccione Cerrar para finalizar el Ajuste de uniformidad de densidad. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 81: Información De Limpieza Del Conjunto Del Fusor
Esta tarea de mantenimiento se describe en el procedimiento (Limpieza del conjunto del fusor). ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 82 Calibración de la prensa ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 83: Mantenimiento
• Si usa un paño húmedo, seque posteriormente con un paño seco y sin pelusa. Si limpia la prensa con una cantidad excesiva de agua, puede ocasionar un mal funcionamiento o daños en los documentos durante la impresión. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 84: Limpieza De La Parte Exterior
5. En Cantidad de hojas, seleccione la cantidad de hojas en blanco que va a imprimir (de 1 a 5). NOTA Para obtener mejores resultados, ejecute un mínimo de 5 hojas. 6. Seleccione Guardar. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 85: Limpieza Del Área Del Cajón Del Cilindro
ROS de color y extráigala completamente hacia usted. Realice esta acción 3 o 4 veces en cada ventana ROS. 4. Vuelva a colocar la varilla limpiadora en el área de almacenamiento del panel lateral de la puerta frontal abierta. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 86: Cómo Reemplazar Consumibles
Xerox le indica hacerlo. NOTA Almacene los artículos de consumo y piezas Xerox en sus paquetes originales en un lugar conveniente. Siempre recicle/deseche las unidades reemplazables por el usuario (CRU) usadas, de acuerdo con las instrucciones de desecho que se suministran con la nueva unidad CRU.
Página 87: Verificación Del Estado De Los Consumibles
1 al 100% que muestra la cantidad restante de tóner. La cantidad de tóner restante se va actualizando en intervalos del 10%. 3. Pulse el botón Suministros (i). Se muestra la pantalla de consumibles. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 88: Cómo Reemplazar Los Rodillos De Alimentación De La Bandeja Especial Para El Ohcf (Bandejas 6 Y 7)
Las proyecciones de rendimiento del tóner se basan en un área de cobertura del 7.5% por color (4 colores = 30%) en condiciones estándar, tomando como referencia papel A4 (8.5 x 11 pulg.) Xerox Digital Color Xpressions+ de 24 libras (90 g/m²) y Colotech Plus de 90 g/m².
Página 89 3. Extraiga y sustituya el rodillo de alimentación oprimiendo el eje metálico y levantándolo hacia afuera. 4. Extraiga y sustituya el rodillo empujador con la misma técnica. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 90: Cómo Reemplazar Los Rodillos De Alimentación Del Ohcf (Bandejas 6 Y 7)
Utilice este procedimiento para sustituir los rodillos de alimentación del OHCF, que incluyen: • Rodillo de alimentación ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 91 Levante y extraiga el rodillo empujador. 4. Coloque el nuevo rodillo oprimiendo los dos extremos del eje metálico y presionando hacia abajo la brida negra, inserte los extremos del rodillo en las muescas y suéltelos. ® ® Prensa Xerox Versant 2100 Guía del usuario...
Página 92 Para hacerlo, oprima los dos extremos del eje metálico, levántelo y extráigalo. Para colocar el nuevo, oprima los dos extremos del eje del nuevo rodillo, inserte los extremos del rodillo en las muescas y suéltelos. ® ® 9-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 93 13. Conéctese como administrador o pida al administrador que realice los siguientes pasos para poner a cero (0) el contador de elementos de servicio de alta frecuencia (HFSI). a) Pulse el botón Herramientas en el panel de control. ® ® Prensa Xerox Versant 2100 9-11 Guía del usuario...
Página 94: Cómo Reemplazar El Cartucho De Tóner
1. Abra la cubierta del tóner, ubicada justamente arriba de la cubierta/puerta frontal de la prensa. 2. Coloque papel en el piso antes de quitar el cartucho. Esto hará que cualquier exceso de tóner caiga sobre el papel. ® ® 9-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 95: Cómo Reemplazar La Botella De Tóner Usado
En los Estados Unidos, también consulte el sitio web de Electronic Industries Alliance: www.eiae.org. Para obtener más información sobre los programas de protección ambiental de Xerox, vaya a www.xerox.com/environment. 6. Extraiga el nuevo cartucho de tóner de su envase. 7. El material del tóner que está dentro del nuevo cartucho es compacto. Afloje y redistribuya el material del tóner antes de colocarlo dentro de la ranura del tóner:...
Página 96 8. Sostenga la parte central del cuello de la nueva botella e insértela en la prensa con suavidad y en forma nivelada hasta que haga tope. 9. Cierre la puerta de la cubierta delantera. ® ® 9-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 97: Cómo Reemplazar El Cartucho De Cilindro
1. Asegúrese de que la prensa esté detenida y que no se estén realizando trabajos de impresión. Continúe con el paso siguiente. 2. Abra la puerta de la izquierda y la puerta central delantera de la prensa. ® ® Prensa Xerox Versant 2100 9-15 Guía del usuario...
Página 98 5. Quite el papel que cubre el nuevo cartucho de cilindro y colóquelo debajo del cartucho. Algunos cartuchos pueden tener una película protectora. Quite la película del cartucho de cilindro, si corresponde. ® ® 9-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 99 8. Instale el nuevo cartucho de cilindro en la prensa siguiendo las guías con el lateral marcado como "frontal" mirando hacia adelante. 9. Oprima los dos extremos del cartucho de cilindro para colocarlo en posición horizontal. ® ® Prensa Xerox Versant 2100 9-17 Guía del usuario...
Página 100: Cómo Reemplazar El Filtro De Succión
2. Use el destornillador Torx para quitar el tornillo de la cara derecha de la cubierta, girándolo en sentido antihorario. 3. Extraiga y separe la cubierta del filtro de succión. ® ® 9-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 101 Seleccione Restaurar valor actual. El sistema reinicia el contador de elementos de servicio de alta frecuencia (HFSI) a 0. 10. Salga del modo Administrador pulsando el botón Conectar/Desconectar en el panel de control. Cuando se le indique, seleccione Cerrar sesión. ® ® Prensa Xerox Versant 2100 9-19 Guía del usuario...
Página 102: Extracción Del Módulo Del Fusor
ID de la anchura del fusor que está en uso: • Conexión y Cambio de la ID de anchura del fusor Requisitos preliminares: Prepare sus herramientas ® ® 9-20 Prensa Xerox Versant 2100 Guía del usuario...
Página 103 3. Encuentre la manija verde (2) y gírela en sentido horario hasta que quede en posición horizontal para desbloquear el módulo de transferencia. 4. Cuando se haya enfriado el fusor, extraiga el módulo de transferencia hasta la posición de despeje de atascos. ® ® Prensa Xerox Versant 2100 9-21 Guía del usuario...
Página 104 Guarde los tornillos para volver a colocarlos. Si se cae un tornillo dentro del conjunto del fusor, búsquelo y retírelo antes de continuar. De lo contrario, se podría dañar la prensa o deteriorar la calidad de imagen o aparecer un código de error. ® ® 9-22 Prensa Xerox Versant 2100 Guía del usuario...
Página 105 Extraiga el paquete de las manijas elevadoras del área de almacenamiento. 11. Instale las manijas del módulo de la correa del fusor en los postes que se encuentran en cada extremo del módulo. ® ® Prensa Xerox Versant 2100 9-23 Guía del usuario...
Página 106: Cómo Reemplazar El Conjunto De Dedos De Despegue
14. En el caso de que no tenga más vida útil o esté dañado, colóquelo dentro de la caja original y entréguelo a Xerox para su reciclado. 15. Una vez extraída la correa del fusor, puede quitar y sustituir el soporte de los dedos de despegue del fusor, los rodillos de presión y la almohadilla limpiadora del rodillo...
Página 107: Cómo Reemplazar Los Rodillos De Presión
Oprima y libere los resortes delanteros y traseros del soporte del cojinete y mueva cada resorte hasta que quede en la posición de retención. b) Instale las manijas del rodillo de presión debajo de los cojinetes, a cada lado del rodillo. ® ® Prensa Xerox Versant 2100 9-25 Guía del usuario...
Página 108: Cómo Reemplazar La Almohadilla Limpiadora Del Rodillo De Presión
50 minutos antes de efectuar cualquier tarea de mantenimiento. 1. Realice estos pasos para Extracción del módulo del fusor. 2. Realice estos pasos para Cómo reemplazar el conjunto de dedos de despegue. ® ® 9-26 Prensa Xerox Versant 2100 Guía del usuario...
Página 109: Instalación Del Módulo Del Fusor
1. Coloque las manijas del módulo de la correa del fusor a cada lado de la correa y reinserte el módulo de correa del fusor requerido en el conjunto del fusor. ® ® Prensa Xerox Versant 2100 9-27 Guía del usuario...
Página 110 NOTA Los tres conectores blancos están codificados y no es posible confundirlos. El conector más pequeño está en la parte de atrás y el más grande, en la parte delantera. ® ® 9-28 Prensa Xerox Versant 2100 Guía del usuario...
Página 111 • Módulo de correa 1 (sin conector de fusor) • Módulo de correa 2 (conector de fusor 1) • Módulo de correa 3 (conector de fusor 2) ® ® Prensa Xerox Versant 2100 9-29 Guía del usuario...
Página 112: Cómo Extender La Vida Útil Del Fusor
NOTA Consulte la Guía del administrador del sistema para conocer el procedimiento sobre cómo restablecer los ajustes de la MNV para otras anchuras que no se muestran en esta tabla. ® ® 9-30 Prensa Xerox Versant 2100 Guía del usuario...
Página 113: Cambio De La Id De Anchura Del Fusor
Guía del administrador del sistema. Siempre utilice estos ajustes de la MNV antes de utilizar el nuevo fusor. 2. Abra la puerta de la izquierda y la puerta central delantera. ® ® Prensa Xerox Versant 2100 9-31 Guía del usuario...
Página 114 (izquierda) se utiliza para el valor 2 del rango y el conector puente azul (derecha) representa el valor 3 del rango. En cuanto a los números del rango, consulte la tabla de conectores auxiliares en Cómo extender la vida útil del fusor ® ® 9-32 Prensa Xerox Versant 2100 Guía del usuario...
Página 115 Temas relacionados Cómo extender la vida útil del fusor Extracción del módulo del fusor ® ® Prensa Xerox Versant 2100 9-33 Guía del usuario...
Página 116 Mantenimiento ® ® 9-34 Prensa Xerox Versant 2100 Guía del usuario...
Página 117: Solución De Problemas
1 de la prensa y busque la placa del número de serie ubicada sobre la cara izquierda del bastidor (SER ® ® Prensa Xerox Versant 2100 10-1...
Página 118: Solución Básica De Problemas
Si el problema persiste después de seguir todas las instrucciones, póngase en contacto con un Representante de Xerox o llame al Servicio de asistencia técnica. NOTA Antes de comunicarse con el Centro de atención al cliente, consulte la Herramienta de diagnóstico y la ayuda en línea de la aplicación Stock Library Manager para obtener...
Página 119 El número de serie se encuentra sobre el bastidor izquier- pantalla Estado de la máquina do de la bandeja 1. para obtener el número de serie de la prensa. ® ® Prensa Xerox Versant 2100 10-3 Guía del usuario...
Página 120 5 minutos en comenzar a imprimir. • Del modo de espera, el sistema normalmente tarda menos de 1 minuto en comenzar a imprimir. ® ® 10-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 121 • Compruebe que el papel esté cargado correctamente, ya sea para alimentación por borde corto (ABC) o alimenta- ción por borde largo (ABL), y que coincida con los ajustes del papel programados en el servidor de impresión. ® ® Prensa Xerox Versant 2100 10-5 Guía del usuario...
Página 122 Configuración avanzada del papel. • Verifique si los rodillos de alimentación de las bandejas 6 o 7 deben reemplazarse y, de ser así, sustituya esta unidad reemplazable por el usuario (CRU). ® ® 10-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 123 • Asegúrese de que la primera hoja no bloquea la salida del papel, en particular para la salida de 11 x 17 pulgadas (A3). ® ® Prensa Xerox Versant 2100 10-7 Guía del usuario...
Página 124 • Cancele el trabajo de impresión actual y continúe con el trabajo reenviándolo desde el servidor de impresión. NOTA Se recomienda no ignorarlo. Esta falta de correspondencia podría dañar prematuramente el fusor. ® ® 10-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 125: Problemas De Calidad De Imagen
Herramienta de diagnóstico. Ubique la ayuda en línea dentro de Stock Library Manager en el servidor de impresión para resolver problemas tales como curvatura del papel, desplazamiento, problemas de alimentación, registro y ajustes de plegado. ® ® Prensa Xerox Versant 2100 10-9 Guía del usuario...
Página 126: Acciones Iniciales
• Configure las opciones de 2° transferencia en la Biblioteca de papeles del servidor de impresión. • Realice el procedimiento Limpieza de las ventanas ROS. Si el problema persiste, sustituya la almohadilla limpiado- ra del rodillo de presión. ® ® 10-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 127 Reemplace o cambie el cartucho del cilindro del color afectado (Cómo reemplazar el cartucho de cilin- dro). • Realice el procedimiento Limpieza de las ventanas ROS. ® ® Prensa Xerox Versant 2100 10-11 Guía del usuario...
Página 128 Configuración avanzada del papel. Cree un perfil de alineación o use alguno existente; ajuste la opción de presión del rodillo o use la función Regi Loop. ® ® 10-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 129 Servicio de asistencia técnica. Temas relacionados Recomendaciones para alargar la vida útil del fusor Cómo evitar daños al fusor Limpieza del conjunto del fusor Ajuste automático de la uniformidad de la densidad ® ® Prensa Xerox Versant 2100 10-13 Guía del usuario...
Página 130: Códigos De Error
Servicio de asistencia técnica de Xerox. Si se muestra un código de error, se eliminarán todos los datos de impresión de la prensa, así como los datos de impresión almacenados en la memoria incorporada del sistema.
Página 131 Fusor 099-[00-99]x Errores generales del fusor Apague y encienda la prensa. Si el error persiste, póngase en contacto con el Servicio de asis- tencia técnica. ® ® Prensa Xerox Versant 2100 10-15 Guía del usuario...
Página 132 Cree un perfil de alineación au- detectó límites de registro tomática en Stock Library Mana- inferiores a óptimos ger. Si el error persiste, póngase en contacto con el Servicio de asistencia técnica. ® ® 10-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 133 Transferencia 094-312, 094- Error del rodillo o la correa Apague y encienda la prensa. de transferencia Si el error persiste, póngase en contacto con el Servicio de asis- tencia técnica. ® ® Prensa Xerox Versant 2100 10-17 Guía del usuario...
Página 134: Códigos De Error - Alimentador De Alta Capacidad Para Tamaños Grandes (Bandejas 6 Y 7)
Si el problema aún persiste, porte del papel desde la póngase en contacto con el bandeja especial Servicio de asistencia técnica. ® ® 10-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 135 7 Servicio de asistencia técnica. Bandejas 6 y 7 078-2[00- Mal funcionamiento 99], 078- general de la bandeja 3[00-99], 078-4[00- 99], 078- 6[00-99], 078-9[00- ® ® Prensa Xerox Versant 2100 10-19 Guía del usuario...
Página 136: Códigos De Error - Alimentador De Alta Capacidad Para Tamaños Grandes (Bandejas 8 Y 9)
(Cómo reemplazar los rodillos de alimentación de la bandeja especial para el OHCF (bandejas 8 y 9) Cómo reemplazar los rodillos de alimentación del OHCF (bandejas 8 y 9)). ® ® 10-20 Prensa Xerox Versant 2100 Guía del usuario...
Página 137 Sustituya los rodillos de alimen- desde la bandeja tación del OHCF; consulte Cómo reemplazar los rodillos de ali- mentación del OHCF (bandejas ® ® Prensa Xerox Versant 2100 10-21 Guía del usuario...
Página 138 9 Cambie y ventile el papel que está en la bandeja. Apague y encienda la prensa. Si el problema aún persiste, póngase en contacto con el Servicio de asistencia técnica. ® ® 10-22 Prensa Xerox Versant 2100 Guía del usuario...
Página 139 Si el problema aún persiste, póngase en contacto con el Servicio de asistencia técnica. Temas relacionados Cómo reemplazar los rodillos de alimentación de la bandeja especial para el OHCF (bandejas 8 y 9) ® ® Prensa Xerox Versant 2100 10-23 Guía del usuario...
Página 140: Códigos De Error: Módulo De Interfaz
La tabla de códigos de error enumera los problemas y las soluciones recomendadas que se aplican al módulo de interfaz. Si el problema persiste después de seguir todas las instrucciones, llame al Servicio de asistencia técnica de Xerox. Área de error Código de error...
Página 141: Códigos De Error - Gbc Advancedpunch
040-901 AdvancedPunch Pro. Elimine cualquier atasco de papel. Cierre la puerta delantera. 040-300 La puerta frontal de Advanced- Cierre la puerta frontal de AdvancedPunch Punch Pro no está cerrada. Pro. ® ® Prensa Xerox Versant 2100 10-25 Guía del usuario...
Página 142: Códigos De Error: Apilador De Alta Capacidad
Las hojas quedan en el recorri- Compruebe el recorrido del papel en el do del papel módulo y retire con cuidado todas las hojas de papel que haya en esas áreas del recorrido. ® ® 10-26 Prensa Xerox Versant 2100 Guía del usuario...
Página 143: Códigos De Error - Acabadora Estándar/Con Realizador De Folletos
Si un error causó la interrupción anormal de la impresión, o si se presentó un problema de funcionamiento en la acabadora con realizador de folletos, se mostrará un error. Si el error persiste después de seguir todas las instrucciones, llame al Servicio de asistencia técnica de Xerox. Código de error Causa posible Solución recomendada...
Página 144 La bandeja del apilador está Retire todo papel de la bandeja apiladora. llena 024-981 La bandeja superior está llena Retire todo el papel de la bandeja supe- rior de la acabadora. ® ® 10-28 Prensa Xerox Versant 2100 Guía del usuario...
Página 145: Códigos De Error - Módulo De Recorte Squarefold
Si se produce un error en el módulo de recorte SquareFold, se mostrará un mensaje de error. La siguiente tabla contiene una lista de códigos de error del módulo de la acabadora y otros códigos de error relacionados. ® ® Prensa Xerox Versant 2100 10-29 Guía del usuario...
Página 146 • Siga las instrucciones que aparecen en la pantalla táctil. • Si el error persiste, apague y encienda la prensa. • Si el problema persiste, solicite servicio. ® ® 10-30 Prensa Xerox Versant 2100 Guía del usuario...
Página 147: Códigos De Error: Acabadora Standard Finisher Plus
Si es necesario, apague y encienda la prensa y vuelva a enviar el trabajo de impresión. Si el error persiste, póngase en contacto con el Servicio de asistencia técnica. ® ® Prensa Xerox Versant 2100 10-31 Guía del usuario...
Página 148 El dispositivo ADA está lleno o Consulte la documentación del usuario se han terminado los suminis- del dispositivo ADA y siga las instruccio- tros nes sobre cómo despejar el error y repo- ner los suministros ® ® 10-32 Prensa Xerox Versant 2100 Guía del usuario...
Página 149: Atascos De Papel
• Si se produjo un atasco de papel durante la impresión, pulse el botón Iniciar. La impresión se reanuda desde el estado previo al atasco ocurrido. ® ® Prensa Xerox Versant 2100 10-33 Guía del usuario...
Página 150: Atascos De Papel Dentro De La Prensa
2 caras y entrada al fusor. 1. Asegúrese de que la prensa haya dejado de imprimir antes de abrir las puertas. 2. Abra la puerta de la izquierda y la puerta central delantera. ® ® 10-34 Prensa Xerox Versant 2100 Guía del usuario...
Página 151 5. Si el papel está atascado en la parte superior del módulo de transferencia, quite el papel del rodillo de registro (área 2a) tirando hacia afuera en forma recta. 6. Ubique el área 2c y quite todo el papel atascado hacia la izquierda. ® ® Prensa Xerox Versant 2100 10-35 Guía del usuario...
Página 152: Despeje De Atascos En El Módulo De Salida De Producción (Áreas 3, 4 Y 5)
Siempre consulte la pantalla táctil de la prensa para ver qué áreas tienen un atasco de papel. 1. Asegúrese de que la prensa haya dejado de imprimir antes de abrir las puertas. 2. Abra la puerta frontal derecha del módulo de salida de producción. ® ® 10-36 Prensa Xerox Versant 2100 Guía del usuario...
Página 153 4. Gire el mando 5d en sentido horario para que el papel avance y tire de la palanca verde 5c hacia abajo para quitar toda hoja o resto de papel de esta área. ® ® Prensa Xerox Versant 2100 10-37...
Página 154 Gire la manija hacia la izquierda para bloquear el cajón en su lugar. 10. Cierre la puerta frontal derecha por completo. La prensa no funcionará si hay una puerta abierta, incluso levemente. ® ® 10-38 Prensa Xerox Versant 2100 Guía del usuario...
Página 155: Atascos De Papel En Las Bandejas 1-3
Siempre asegúrese de que todos los atascos de papel, incluyendo cualquier trozo de papel pequeño que se haya roto, se hayan despejado antes de reanudar sus trabajos de impresión. 1. Extraiga el papel que está cargado en la bandeja especial (bandeja 5). ® ® Prensa Xerox Versant 2100 10-39 Guía del usuario...
Página 156: Atascos De Papel Cuando Está Instalada La Bandeja Especial En Las Bandejas 8 Y 9
Siempre asegúrese de que todos los atascos de papel, incluyendo cualquier trozo de papel pequeño que se haya roto, se hayan despejado antes de reanudar sus trabajos de impresión. 1. Extraiga el papel que está cargado en la bandeja especial (bandeja 5). ® ® 10-40 Prensa Xerox Versant 2100 Guía del usuario...
Página 157 Si el papel se rompe, revise el interior de la prensa para retirarlo. 4. Cierre la cubierta superior de la bandeja especial (bandeja 5). 5. Abra el cajón superior (OHCF) (situado en la parte superior de las bandejas 6 y 7). ® ® Prensa Xerox Versant 2100 10-41 Guía del usuario...
Página 158: Eliminación De Atascos Del Ohcf (Bandejas 6 Y 7)
Atascos de papel en el interior del OHCF (bandejas 6 y 7) 1. Saque la bandeja en la que se produjo el atasco. 2. Retire las hojas atascadas. ® ® 10-42 Prensa Xerox Versant 2100 Guía del usuario...
Página 159: Atascos De Papel En El Ohcf (Bandejas 6 Y 7) En La Palanca 1A Y El Mando 1C
3. Vuelva a colocar la palanca 1a en su posición original. 4. Cierre la cubierta delantera del OHCF. NOTA Si la cubierta delantera del OHCF no está completamente cerrada, aparecerá un mensaje y la máquina no funcionará. ® ® Prensa Xerox Versant 2100 10-43 Guía del usuario...
Página 160: Atascos De Papel En El Ohcf (Bandejas 6 Y 7) En La Palanca 1B Y El Mando 1C
3. Vuelva a colocar la palanca 1b en su posición original. 4. Cierre la cubierta delantera del OHCF. NOTA Si la cubierta delantera del OHCF no está completamente cerrada, aparecerá un mensaje y la máquina no funcionará. ® ® 10-44 Prensa Xerox Versant 2100 Guía del usuario...
Página 161: Atascos De Papel En El Ohcf (Bandejas 6 Y 7) En La Palanca 1D Y El Mando 1C
3. Si el papel no se puede retirar, gire el mando 1c hacia la derecha y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. 4. Vuelva a colocar la palanca 1d en su posición original. ® ® Prensa Xerox Versant 2100 10-45 Guía del usuario...
Página 162: Sugerencias
Sugerencias Recomendaciones para alargar la vida útil del fusor Para extender la vida útil del fusor, discuta con el técnico de servicio de Xerox respecto del uso de múltiples fusores. Usar múltiples fusores ofrece una producción de impresiones máxima durante períodos más largos y asegura imágenes de impresión libres de defectos.
Página 163 4 Ver nota Personalizado De 100.0 a 330.2 mm (de 3.937 a 13.0 pulg..) NOTA Consulte la Guía del administrador del sistema sobre el procedimiento para configurar la anchura de la MNV. ® ® Prensa Xerox Versant 2100 10-47 Guía del usuario...
Página 164 Solución de problemas ® ® 10-48 Prensa Xerox Versant 2100 Guía del usuario...
Página 165: Segundo Alimentador De Alta Capacidad Para Tamaños Grandes En Línea (Ohcf/Bandejas 8 Y 9)
13 x 19.2 pulg. (330 x 488 mm). Cada bandeja tiene capacidad para 2000 hojas de papel de 24 libras (90 g/m²). El rango de peso admitido es de 52 a 350 g/m². ® ® Prensa Xerox Versant 2100 11-1 Guía del usuario...
Página 166: Especificaciones Del Ohcf (Bandejas 8 Y 9)
488 mm (7.2-19.2 pulg.) de longitud Pesos del papel Portada de 16 libras a 130 libras/52-350 g/m² Capacidad del papel 2000 hojas por bandeja IMPORTANTE Cuando utilice papel Xerox de hasta 24 libras/90 g/m². ® ® 11-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 167: Colocación De Material De Impresión En El Ohcf En Línea (Bandejas 8 Y 9)
(0) el contador de uso de los elementos de servicio de alta frecuencia (HFSI) para estas CRU. 1. Busque la bandeja especial en la parte superior del OHCF y acceda a ella. ® ® Prensa Xerox Versant 2100 11-3 Guía del usuario...
Página 168 3. Extraiga y sustituya el rodillo de alimentación oprimiendo el eje metálico y levantándolo hacia afuera. 4. Extraiga y sustituya el rodillo empujador con la misma técnica. ® ® 11-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 169: Cómo Reemplazar Los Rodillos De Alimentación Del Ohcf (Bandejas 8 Y 9)
Utilice este procedimiento para sustituir los rodillos de alimentación del OHCF, que incluyen: • Rodillo de alimentación ® ® Prensa Xerox Versant 2100 11-5 Guía del usuario...
Página 170 Levante y extraiga el rodillo empujador. 4. Coloque el nuevo rodillo oprimiendo los dos extremos del eje metálico y presionando hacia abajo la brida negra, inserte los extremos del rodillo en las muescas y suéltelos. ® ® 11-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 171 Para hacerlo, oprima los dos extremos del eje metálico, levántelo y extráigalo. Para colocar el nuevo, oprima los dos extremos del eje del nuevo rodillo, inserte los extremos del rodillo en las muescas y suéltelos. ® ® Prensa Xerox Versant 2100 11-7 Guía del usuario...
Página 172 13. Conéctese como administrador o pida al administrador que realice los siguientes pasos para poner a cero (0) el contador de elementos de servicio de alta frecuencia (HFSI). a) Pulse el botón Herramientas en el panel de control. ® ® 11-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 173: Solución De Problemas Del Ohcf (Bandejas 8 Y 9)
(Cómo reemplazar los rodillos de alimentación de la bandeja especial para el OHCF (bandejas 8 y 9) Cómo reemplazar los rodillos de alimentación del OHCF (bandejas 8 y 9)). ® ® Prensa Xerox Versant 2100 11-9 Guía del usuario...
Página 174 Sustituya los rodillos de alimen- desde la bandeja tación del OHCF; consulte Cómo reemplazar los rodillos de ali- mentación del OHCF (bandejas ® ® 11-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 175 9 Cambie y ventile el papel que está en la bandeja. Apague y encienda la prensa. Si el problema aún persiste, póngase en contacto con el Servicio de asistencia técnica. ® ® Prensa Xerox Versant 2100 11-11 Guía del usuario...
Página 176 Si el problema aún persiste, póngase en contacto con el Servicio de asistencia técnica. Temas relacionados Cómo reemplazar los rodillos de alimentación de la bandeja especial para el OHCF (bandejas 8 y 9) ® ® 11-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 177: Eliminación De Atascos Del Ohcf (Bandejas 8 Y 9)
2. Levante y abra la cubierta superior de la bandeja especial (bandeja 5). 3. Retire el papel atascado. NOTA Si el papel se rompe, revise el interior de la prensa para retirarlo. ® ® Prensa Xerox Versant 2100 11-13 Guía del usuario...
Página 178: Atascos De Papel En El Interior Del Ohcf (Bandejas 8 Y 9)
9. Vuelva a cargar papel en la bandeja y reanude la impresión. Atascos de papel en el interior del OHCF (bandejas 8 y 9) 1. Saque la bandeja en la que se produjo el atasco. ® ® 11-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 179: Atascos De Papel En El Ohcf (Bandejas 8 Y 9) En La Palanca 1A Y El Mando 1C
3. Vuelva a colocar la palanca 1a en su posición original. 4. Cierre la cubierta delantera del OHCF. NOTA Si la cubierta delantera del OHCF no está completamente cerrada, aparecerá un mensaje y la máquina no funcionará. ® ® Prensa Xerox Versant 2100 11-15 Guía del usuario...
Página 180: Atascos De Papel En El Ohcf (Bandejas 8 Y 9) En La Palanca 1B Y El Mando 1C
Atascos de papel en el OHCF (bandejas 8 y 9) en la palanca 1d y el mando 1c 1. Abra la cubierta delantera del OHCF (alimentador de alta capacidad para tamaños grandes). ® ® 11-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 181 4. Vuelva a colocar la palanca 1d en su posición original. 5. Cierre la cubierta delantera del OHCF. NOTA Si la cubierta delantera del OHCF no está completamente cerrada, aparecerá un mensaje y la máquina no funcionará. ® ® Prensa Xerox Versant 2100 11-17 Guía del usuario...
Página 182 Segundo alimentador de alta capacidad para tamaños grandes en línea (OHCF/bandejas 8 y 9) ® ® 11-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 183: Módulo De Interfaz
El Módulo de interfaz permite el enfriamiento y la reducción de la curvatura y ajusta la altura del papel entre el motor de impresión y el dispositivo de acabado conectado. ® ® Prensa Xerox Versant 2100 12-1 Guía del usuario...
Página 184: Panel De Control
Si las impresiones contienen demasiada curvatura después de usar estos botones, consulte la Ayuda en línea de Stock Library Manager para obtener información sobre el ajuste de la curvatura del papel. ® ® 12-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 185: Recorrido Del Papel
Para cambiar el valor de corrección de curvatura, seleccione los botones de flecha hacia arriba o hacia abajo. La cantidad de corrección de curvatura seleccionada actualmente se muestra por medio de los LED del panel de control. ® ® Prensa Xerox Versant 2100 12-3 Guía del usuario...
Página 186: Solución De Problemas
La tabla de códigos de error enumera los problemas y las soluciones recomendadas que se aplican al módulo de interfaz. Si el problema persiste después de seguir todas las instrucciones, llame al Servicio de asistencia técnica de Xerox. Área de error Código de error...
Página 187: Eliminación De Atascos Del Módulo De Interfaz
Atascos de papel en la palanca 1a 1. Abra la cubierta delantera del módulo de interfaz. 2. Mueva la palanca 1a hacia abajo y retire el papel atascado. ® ® Prensa Xerox Versant 2100 12-5 Guía del usuario...
Página 188: Atascos De Papel En La Palanca 2A
2. Mueva la palanca 2a hacia arriba, gire el mando 2c hacia la izquierda y retire el papel atascado. 3. Vuelva a colocar la palanca 2a en su posición original. ® ® 12-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 189: Atascos De Papel En La Palanca 2B
2. Mueva la palanca hacia abajo, gire el mando 2c hacia la izquierda y retire el papel atascado. 3. Vuelva a colocar la palanca 2b en su posición original. 4. Cierre la cubierta delantera del módulo. ® ® Prensa Xerox Versant 2100 12-7 Guía del usuario...
Página 190 Módulo de interfaz 5. Siga las instrucciones que muestra la pantalla táctil para despejar otras áreas del sistema, si es necesario. ® ® 12-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 191: Gbc Advancedpunch
También requiere otro dispositivo de acabado (por ejemplo, Apilador de alta capacidad). Especificaciones de GBC AdvancedPunch Tamaño de hoja para perforación Carta (8.5 x 11 pulg.), A4 Papel 75-216 g/m², estucado y no estucado ® ® Prensa Xerox Versant 2100 13-1 Guía del usuario...
Página 192: Componentes De Gbc Advancedpunch
Proporciona un recorrido corto y directo para los documentos perforación sin perforar. Recorrido para modo Admite un giro de radio amplio para materiales de hasta perforación 216 g/m², papel para cubiertas. ® ® 13-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 193: Indicadores De Estado De Gbc Advancedpunch
Los indicadores LED de AdvancedPunch mostrarán una luz tenue si se enciende la prensa mientras el interruptor de alimentación de AdvancedPunch está en la posición de apagado. Después de encender AdvancedPunch, los indicadores LED se encienden con intensidad plena. ® ® Prensa Xerox Versant 2100 13-3 Guía del usuario...
Página 194: Troqueles De Perforación
Los troqueles de perforación se pueden cambiar en segundos sin necesidad de herramientas. En las siguientes ilustraciones, se muestran dos troqueles de perforación. Troqueles de perforación para carta (8.5 x 11 pulg.) Troqueles de perforación para A4 ® ® 13-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 195: Procedimientos De Gbc Advancedpunch
Se recomienda ejecutar una breve prueba de impresión después de instalar un nuevo troquel o un troquel en el que se haya aplicado aceite recientemente. ® ® Prensa Xerox Versant 2100 13-5 Guía del usuario...
Página 196: Lista De Control Previa A Un Trabajo De Perforación
Para obtener información detallada sobre las características y funciones de GBC AdvancedPunch, consulte la documentación del cliente de GBC AdvancedPunch que vino con el dispositivo. ® ® 13-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 197: Mantenimiento De Gbc Advancedpunch
AdvancedPunch se enciende y aparece un mensaje en la pantalla de la Interfaz de usuario de la prensa. • Cuando aparezca este mensaje, saque el recipiente y vacíelo si tiene restos de papel. ® ® Prensa Xerox Versant 2100 13-7 Guía del usuario...
Página 198: Solución De Problemas De Gbc Advancedpunch
Vacíe el recipiente de la perforadora y, a está lleno. continuación, vuelva a instalarlo. 140-700 El recipiente de la perforadora Vacíe el recipiente de la perforadora y, a está casi lleno. continuación, vuelva a instalarlo. ® ® 13-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 199: Problemas Generales De Gbc Advancedpunch
(J3) a la posición inicial. La posición Inicio es cuando o si el juego está en medio del ciclo las flechas se alinean verticalmente. Ahora ya se debería sacar fácilmente el Juego de tro- queles de perforación. ® ® Prensa Xerox Versant 2100 13-9 Guía del usuario...
Página 200: Cómo Despejar Atascos En Gbc Advancedpunch
Si el papel se atasca en la rampa del recorrido del papel ascendente, mueva la puerta a la izquierda y extraiga el papel atascado. ® ® 13-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 201: Gbc Advancedpunch Pro
• Una gama más amplia de tipos y tamaños de papel • Perforación por borde de salida, ABL y ABC • Procesamiento completo para tamaños comunes entre los que se incluye SRA4, LTR de tamaño grande y más ® ® Prensa Xerox Versant 2100 14-1 Guía del usuario...
Página 202: Especificaciones De Advancedpunch Pro
110 libras) Tamaño de papel para modo Mismos tamaños de papel y materiales de impresión que la de unidad auxiliar sin perfora- prensa ción del papel Capacidad de perforación Una hoja ® ® 14-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 203: Componentes De Advancedpunch Pro
Cuando el recipiente de la perforadora está lleno, el panel de usuario muestra un mensaje de Bandeja de virutas llena; además, también se muestra un mensaje en la interfaz de usuario. Modos de perforación AdvancedPunch Pro tiene tres modos de perforación: ® ® Prensa Xerox Versant 2100 14-3 Guía del usuario...
Página 204: Panel De Usuario De Advancedpunch Pro
Utilice este botón para seleccionar y/o guardar la función de AdvancedPunch Pro. Descripción general del panel de usuario El panel de usuario de AdvancedPunch Pro proporciona Mensajes, Opciones e Información sobre las funciones de la unidad perforadora. ® ® 14-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 205: Mensajes Del Panel De Usuario
Este mensaje se muestra cuando se desmonta el juego de troqueles o no se introduce correctamente en la unidad perforadora. Cuando se muestra este mensaje, la unidad perforadora funciona en el modo auxiliar sin perforación solamente. ® ® Prensa Xerox Versant 2100 14-5 Guía del usuario...
Página 206: Opciones Del Panel De Usuario
El signo menos (-) en el panel de usuario permite reducir la profundidad del margen interior. 3. El signo más (+) en el panel de usuario permite aumentar la profundidad del margen interior. ® ® 14-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 207: Información Sobre El Panel De Usuario
Se trata del número total de hojas perforadas que ha procesado el sistema. Ciclos de troquelado Se trata del número total de hojas perforadas con el juego de troqueles instalado actualmente. Firmware Muestra el nivel actual de firmware de AdvancedPunch Pro. ® ® Prensa Xerox Versant 2100 14-7 Guía del usuario...
Página 208: Juegos De Troqueles
Números de las puntas que deben desmontarse según el tamaño del papel y la orientación LTR ABL 2, 47 1, 23 1, 34 3, 5, 7 1, 21 1, 23 2, 47 agujeros ® ® 14-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 209 • Statement: El tamaño es 8.5 pulg x 5.5 pulg. • Extra Oficio: El tamaño es 8.5 pulg. x 14 pulg. • Tabloide: El tamaño es 11 pulg. x 17 pulg. ® ® Prensa Xerox Versant 2100 14-9 Guía del usuario...
Página 210: Tabla De Retirada De Puntas Para Tamaños De Papel Iso
• Statement: El tamaño es 8.5 pulg x 5.5 pulg. • Extra Oficio: El tamaño es 8.5 pulg. x 14 pulg. • Tabloide: El tamaño es 11 pulg. x 17 pulg. ® ® 14-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 211: Posición De Tope De Troquel
Consulte las tablas siguientes: Guía de la posición de tope del troquel para tamaños de papel de EE. UU. Guía de la posición de tope del troquel para tamaños de papel ISO. ® ® Prensa Xerox Versant 2100 14-11 Guía del usuario...
Página 212: Guía De La Posición De Tope Del Troquel Para Tamaños De Papel De Ee. Uu
2:1, redon- 3:1, redon- 2:1, cuadra- 3:1, cuadra- Posición de tope del troquel según el tamaño del papel y la orientación A4 ABL A4 ABC A5 ABL A3 ABC SRA4 ABL ® ® 14-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 213: Juegos De Troqueles Disponibles Para Advancedpunch Pro
Encuadernación con canutillo de plástico Canutillo de plástico (PB); tamaño de agujero: 0.313 x 0.116 pulg. (8 x 2.9 mm), longitud x anchura; distancia entre agujeros (de centro a centro): 0.563 pulg. (14.3 mm) ® ® Prensa Xerox Versant 2100 14-13 Guía del usuario...
Página 214 ™ Encuadernación Color Coil Espiral C4; redondo; 4 agujeros por pulgada; tamaño de agujero: 0.174 pulg. (4.4 mm), diámetro; distancia entre agujeros (de centro a centro): 0.2475 pulg. (6.3 mm) ® ® 14-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 215: Encuadernación Velo
Carpeta de 4 anillas; europeo (patrón estándar de hojas sueltas); tamaño de agujero: 0.256 pulg. (6.5 mm), diámetro • Carpeta de 4 anillas; escandinavo (patrón estándar de hojas sueltas); tamaño de agujero: 0.256 pulg. (6.5 mm), diámetro Procedimientos de AdvancedPunch Pro ® ® Prensa Xerox Versant 2100 14-15 Guía del usuario...
Página 216: Lista De Control Previa A Un Trabajo De Perforación
2. En el Menú principal, seleccione Opciones pulsando el botón Intro en el panel de usuario. 3. En Opciones, seleccione la función que desee. • Modo perforación ® ® 14-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 217: Cómo Cambiar Los Juegos De Troqueles En Advancedpunch Pro (Desmontaje/Instalación)
1. Asegúrese de que la prensa esté en modo de espera y no haciendo un trabajo de copia, escaneado o impresión. 2. Abra la puerta frontal de AdvancedPunch Pro. ® ® Prensa Xerox Versant 2100 14-17 Guía del usuario...
Página 218 5. Guarde correctamente el juego de troqueles desmontado en la zona de almacenamiento del juego de troqueles de AdvancedPunch Pro. Esto lo mantiene al resguardo del polvo, suciedad y caídas accidentales desde el borde de las repisas. ® ® 14-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 219: Procedimientos De Los Juegos De Troqueles
EE. UU. Tabla de retirada de puntas para tamaños de papel ISO; de este modo se asegurará de retirar las puntas correctas del juego de troqueles. ® ® Prensa Xerox Versant 2100 14-19 Guía del usuario...
Página 220 AdvancedPunch Pro. ® ® 14-20 Prensa Xerox Versant 2100 Guía del usuario...
Página 221: Cómo Añadir Puntas A Un Juego De Troqueles
Asentamiento correcto de puntas Asentamiento incorrecto de puntas ® ® Prensa Xerox Versant 2100 14-21 Guía del usuario...
Página 222: Cambio De La Posición De Tope Del Troquel
• Si se cambia la posición del tope de troquel en un juego de troqueles guardado (uno que no esté en AdvancedPunch Pro), recupere ese juego de troqueles de la zona de almacenamiento. ® ® 14-22 Prensa Xerox Versant 2100 Guía del usuario...
Página 223: Mantenimiento De Advancedpunch Pro
Mantenimiento de AdvancedPunch Pro Pedido de consumibles para AdvancedPunch Pro Los juegos de troqueles se pueden solicitar en el sitio web www.xerox.com. Busque su prensa y haga clic en el enlace Consumibles. Para adquirir todos aquellos artículos que no se pueden solicitar a través del sitio web, póngase en contacto con un Representante de servicio de Xerox.
Página 224: Cómo Limpiar El Exterior De Advancedpunch Pro
Extra Oficio (8.5 x 11 pulg.) Juego de troqueles, Xerox, Velobind, 12 aguje- 1 por caja ros, A4. Juego de troqueles, Xerox, 3 agujeros, 8 mm 1 por caja Juego de troqueles, Xerox, 3/5/7 agujeros, 8 1 por caja...
Página 225: Cómo Vaciar El Recipiente De La Perforadora
El procedimiento para la lubricación de las puntas del juego de troqueles varía ligeramente dependiendo de si el juego de troqueles tiene o no una almohadilla de fieltro. ® ® Prensa Xerox Versant 2100 14-25 Guía del usuario...
Página 226: Lubricación De Las Puntas Del Juego De Troqueles (Sin Almohadilla De Fieltro)
El aceite del juego de troqueles puede manchar las primeras hojas perforadas después de aplicar el aceite. 5. Realice unas impresiones de prueba perforadas hasta que las páginas perforadas salgan limpias y sin restos de aceite. ® ® 14-26 Prensa Xerox Versant 2100 Guía del usuario...
Página 227: Solución De Problemas De Advancedpunch Pro
140-700 El recipiente de virutas de la Vacíe el recipiente de la perforadora y, a perforadora está casi lleno. continuación, vuelva a instalarlo. ® ® Prensa Xerox Versant 2100 14-27 Guía del usuario...
Página 228: Problemas Generales De Advancedpunch Pro
NOTA Si se intenta sustituir o afilar las puntas no se corregirá el problema, ya que el desgaste está en las placas y, por tanto, no se recomienda. ® ® 14-28 Prensa Xerox Versant 2100 Guía del usuario...
Página 229: Cómo Despejar Atascos En Advancedpunch Pro
Si hay papel atascado en la rampa de papel ascendente, realice los pasos siguientes: Mueva la palanca a la derecha. Retire las hojas atascadas. Vuelva a colocar la palanca en su posición original. ® ® Prensa Xerox Versant 2100 14-29 Guía del usuario...
Página 230 Cómo cambiar los juegos de troqueles en AdvancedPunch Pro (desmonta- je/instalación). Retire el papel atascado. Vuelva a montar el juego de troqueles en la unidad perfo- radora. ® ® 14-30 Prensa Xerox Versant 2100 Guía del usuario...
Página 231: Apilador De Alta Capacidad (Hcs)
También cuenta con una bandeja superior que es ideal para pilas pequeñas. NOTA Para poder usar el apilador de alta capacidad (HCS), se requiere el módulo de interfaz. Módulo de interfaz Apilador de alta capacidad (HCS) ® ® Prensa Xerox Versant 2100 15-1 Guía del usuario...
Página 232: Identificación De Los Componentes Del Hcs
NOTA La capacidad de la bandeja/carro del apilador puede ser inferior a 5000 hojas si el papel que se utiliza es tipo cartulina o más grueso. ® ® 15-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 233: Panel De Control Del Hcs
1. Pulse el botón Descargar en el panel de control del HCS. 2. Después de que el indicador de descarga se ilumine, abra la puerta frontal del Apilador de alta capacidad (HCS). 3. Coloque la barra aseguradora sobre el papel apilado. ® ® Prensa Xerox Versant 2100 15-3 Guía del usuario...
Página 234: Directrices Para Papel Para Hcs
La prensa puede configurarse al momento de la instalación con uno o dos módulos de apilado. Si la prensa incluye dos módulos HCS, el prefijo 049 identifica un error en el primer módulo y el 149 identifica un error en el segundo módulo. ® ® 15-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 235 Abra la puerta delantera del HCS y reti- que se presionó el botón de re todo resto de papel del carro del descarga del papel apilador. Cierre la puerta para reanudar el funcionamiento. ® ® Prensa Xerox Versant 2100 15-5 Guía del usuario...
Página 236: Cómo Despejar Atascos En El Hcs
5. Si la interfaz de usuario indica que hay un atasco en el motor de impresión, siga las instrucciones para retirar cualquier resto de papel del área indicada. 6. Siga las instrucciones que se muestran en la interfaz del usuario para reanudar la impresión. ® ® 15-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 237: Atascos En El Transporte Del Hcs (E4, E5 Y E6)
10. Si la interfaz de usuario indica que hay un atasco en el motor de impresión, siga las instrucciones para retirar cualquier resto de papel del área indicada. 11. Siga las instrucciones que se muestran en la interfaz del usuario para reanudar la impresión. ® ® Prensa Xerox Versant 2100 15-7 Guía del usuario...
Página 238: Atasco En La Bandeja Superior Del Hcs (E7)
7. Siga las instrucciones que se muestran en la interfaz del usuario para reanudar la impresión. Atasco en la salida del HCS (E8) Realice los pasos siguientes para despejar el atasco y continuar la impresión: 1. Abra la cubierta delantera del HCS. ® ® 15-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 239: Sugerencias Para El Uso Del Apilador De Alta Capacidad (Hcs)
Si se interrumpe la alimentación eléctrica al Apilador de alta capacidad, haga lo siguiente: • Asegúrese de que el cable de alimentación esté enchufado en una toma de corriente de pared apropiada. • Asegúrese de que la prensa esté encendida. ® ® Prensa Xerox Versant 2100 15-9 Guía del usuario...
Página 240 • Asegúrese de que el disyuntor diferencial de GFI (Indicador de avería a tierra) esté en posición de encendido. • Si no puede restablecer la alimentación eléctrica después de tomar las medidas anteriores, solicite servicio técnico. ® ® 15-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 241: Acabadora Estándar O Acabadora Con Realizador De Folletos
• El módulo de interfaz es necesario con ambas acabadoras, y actúa como dispositivo de comunicación y como recorrido del papel entre la prensa y la acabadora. • La plegadora opcional en C/Z está disponible para las dos acabadoras. ® ® Prensa Xerox Versant 2100 16-1 Guía del usuario...
Página 242: Componentes De La Acabadora
área de salida. 7 Cubierta derecha Ábrala para despejar atascos de papel, agregar grapas, despejar atascos de grapas, o retirar residuos de la perforadora. ® ® 16-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 243 14 Botón del reductor de curvatura manual Cuando se pulsa este botón, se activa una función de reducción de curvatura para la impresión. Esto se aplica especialmente al papel de menor gramaje. ® ® Prensa Xerox Versant 2100 16-3 Guía del usuario...
Página 244: Función De Reducción De Curvatura Manual En La Acabadora
Standard Finisher Plus. • Si la prensa está equipada con una de estas acabadoras, se puede imprimir con la función de plegado. ® ® 16-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 245: Tipos De Plegado
Un pliegue en C consiste en dos dobleces que crean una impresión de tres paneles. Pliegue en Z Un pliegue en Z tiene dos dobleces en direcciones opuestas, lo cual crea una especie de pliegue de abanico. ® ® Prensa Xerox Versant 2100 16-5 Guía del usuario...
Página 246: Cómo Cargar Papel O Separadores En El Insertador Post Proceso (Bandeja T1)
5. Seleccione Aceptar para guardar la información y cerrar la ventana Propiedades de bandeja. ® ® 16-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 247: Especificaciones
Bandeja de plegadora en C/Z: Admite A4 (ABC) y 8.5 x 11 pulg. (ABC) Entrega a un dispositivo ADA compatible de otro fabricante: • Máximo: 13 x 19 pulg., SRA3 • Mínimo: B5, Executive (7.25 x 10.5 pulg.) ® ® Prensa Xerox Versant 2100 16-7 Guía del usuario...
Página 248 • 2 localizaciones: (grapado paralelo) • 4 localizaciones: A4 (ABL) y 8.5 x 11 pulg. (ABL) grapado paralelo *: Grapado en ángulo para A3 y A4 ® ® 16-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 249 • Plegado solamente: 5 hojas (Solo está disponible con la acabadora con realiza- Cuando se utiliza papel Xerox de 20 libras (75 g/m²), solo se pueden dor de folletos) grapar 14 hojas si se agrega una cubierta. Tamaño del papel: •...
Página 250: Especificaciones De La Plegadora En C/Z Opcional
• Tamaño del papel para Z: 11 x 17 pulg./A3, 10 x 14 pulg./B4, 8K hoja • Capacidad: Máximo: 80 hojas (papel Xerox A3/11 x 17 pulg. de 20 li- bras/75 g/m² para pliegue en Z) 20 hojas para 8K y 10 x 14 pulg./B4 •...
Página 251: Cómo Reemplazar El Cartucho De Grapas Básico
(CRU) más recientes. Almacene los artículos de consumo y piezas Xerox en sus paquetes originales en un lugar conveniente. Consumible Unidades enviadas con la acabadora/cantidad a pedir...
Página 252: Cómo Reemplazar El Cartucho De Grapas Para Folletos
1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. 3. Mientras presiona la palanca hacia la derecha, tire de la unidad del cartucho de grapas para folletos. ® ® 16-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 253: Cómo Reemplazar El Recipiente De Residuos De La Grapadora
La prensa muestra un mensaje que indica que el recipiente de grapas usadas está lleno. Para reemplazar el recipiente: 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. ® ® Prensa Xerox Versant 2100 16-13 Guía del usuario...
Página 254 NOTA Para evitar lesiones, no coloque sus dedos sobre el recipiente. 7. Empuje la unidad R5 hasta que el seguro se mueva a la posición de asegurado. ® ® 16-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 255: Cómo Vaciar El Recipiente De Desechos De Perforación
2. Abra la cubierta derecha de la acabadora. 3. Saque el recipiente de la acabadora (R4). 4. Deseche todos los residuos de la perforadora. 5. Vuelva a instalar el recipiente vacío en la máquina. ® ® Prensa Xerox Versant 2100 16-15 Guía del usuario...
Página 256: Solución De Problemas De La Acabadora
Si un error causó la interrupción anormal de la impresión, o si se presentó un problema de funcionamiento en la acabadora con realizador de folletos, se mostrará un error. Si el error persiste después de seguir todas las instrucciones, llame al Servicio de asistencia técnica de Xerox. Código de error Causa posible Solución recomendada...
Página 257 024-982 Está encendida la advertencia Retire todo el papel de la bandeja apila- de seguridad inferior de la dora y retire cualquier obstrucción. bandeja del apilador de la acabadora. ® ® Prensa Xerox Versant 2100 16-17 Guía del usuario...
Página 258: Eliminación De Atascos De La Acabadora
Vuelva a enviar que se pueden grapar el trabajo de impresión. Eliminación de atascos de la acabadora Atascos de papel en el insertador postproceso (bandeja T1) 1. Pulse el botón Cubierta. ® ® 16-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 259: Atascos De Papel Dentro De La Cubierta Izquierda De La Acabadora
1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta izquierda de la acabadora. 3. Mueva la palanca 1a hacia abajo y gire el mando 1c hacia la izquierda. Retire las hojas atascadas. ® ® Prensa Xerox Versant 2100 16-19 Guía del usuario...
Página 260: Atascos De Papel En La Palanca 1D
3. Mueva la palanca 1d hacia arriba y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. 4. Mueva la palanca 1d en su posición original. ® ® 16-20 Prensa Xerox Versant 2100 Guía del usuario...
Página 261: Atascos De Papel Dentro De La Cubierta Derecha De La Acabadora
Atascos de papel dentro de la cubierta derecha de la acabadora Atascos de papel en las palancas 3b y 3d 1. Asegúrese de que la máquina haya dejado de imprimir. ® ® Prensa Xerox Versant 2100 16-21 Guía del usuario...
Página 262: Atascos De Papel En La Palanca 3E Y El Mando 3C
Atascos de papel en la palanca 3e y el mando 3c 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. ® ® 16-22 Prensa Xerox Versant 2100 Guía del usuario...
Página 263: Atascos De Papel En La Palanca 3G Y El Mando 3F
2. Abra la cubierta derecha de la acabadora. 3. Mueva la palanca 3g, gire el mando 3f, y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® Prensa Xerox Versant 2100 16-23 Guía del usuario...
Página 264: Atascos De Papel En La Palanca 4B Y El Mando 3A
4. Coloque la palanca 4b en su posición original. 5. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® 16-24 Prensa Xerox Versant 2100 Guía del usuario...
Página 265: Atascos De Papel En La Plegadora En C/Z Opcional
Atascos de papel en la palanca 2b y el mando 2c 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. ® ® Prensa Xerox Versant 2100 16-25 Guía del usuario...
Página 266 3. Saque la bandeja de salida de la plegadora (2d), mueva la palanca 2e/2f hacia la derecha, y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® 16-26 Prensa Xerox Versant 2100 Guía del usuario...
Página 267: Atascos De Papel En 2D, Y En La Palanca 2G
3. Saque la bandeja de salida de la plegadora (2d), mueva la palanca 2g, y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® Prensa Xerox Versant 2100 16-27 Guía del usuario...
Página 268: Atascos De Papel En La Unidad 4 Y El Mando 4A
4. Gire el mando 4a para retirar el papel atascado en el lado izquierdo de la unidad 4. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. 5. Vuelva a colocar la unidad 4 en su posición original. ® ® 16-28 Prensa Xerox Versant 2100 Guía del usuario...
Página 269: Atascos De Papel En La Bandeja Superior De La Acabadora
1. Asegúrese de que la máquina haya dejado de imprimir. 2. Retire el papel atascado de la bandeja del apilador de la acabadora. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® Prensa Xerox Versant 2100 16-29 Guía del usuario...
Página 270: Atascos De Papel En La Bandeja Del Realizador De Folletos
Si el papel se rompe, verifique el interior de la máquina para retirarlo. 4. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® 16-30 Prensa Xerox Versant 2100 Guía del usuario...
Página 271: Errores De La Grapadora
Atascos de grapas en el cartucho de grapas básico NOTA Siempre revise el interior de la acabadora para buscar grapas sueltas o restos de grapas. 1. Asegúrese de que la máquina haya dejado de imprimir. ® ® Prensa Xerox Versant 2100 16-31 Guía del usuario...
Página 272 7. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® 16-32 Prensa Xerox Versant 2100 Guía del usuario...
Página 273: Cómo Volver A Introducir El Cartucho De Grapas Básico
4. Si es necesario, abra la unidad del cartucho de grapas como se indica y retire la grapa atascada. 5. Mueva la palanca de la parte posterior de la unidad del cartucho de grapas hacia abajo. ® ® Prensa Xerox Versant 2100 16-33 Guía del usuario...
Página 274: Atascos De Grapas En El Cartucho Del Realizador De Folletos
Siempre revise el interior de la acabadora para buscar grapas sueltas o restos de grapas. 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. ® ® 16-34 Prensa Xerox Versant 2100 Guía del usuario...
Página 275 7. Empuje la unidad del cartucho de grapas para volver a colocarla en su posición original en la máquina. 8. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® Prensa Xerox Versant 2100 16-35 Guía del usuario...
Página 276 Acabadora estándar o acabadora con realizador de folletos ® ® 16-36 Prensa Xerox Versant 2100 Guía del usuario...
Página 277: Módulo De Recorte Squarefold
SquareFold. Cualquier ajuste que deba realizarse a la imagen del original y a su posición en la página del folleto debe efectuarse en el servidor de impresión. ® ® Prensa Xerox Versant 2100 17-1 Guía del usuario...
Página 278: Especificaciones Del Módulo Squarefold Trimmer
Papel no estucado de 64 a 300 g/m²; papel estucado de 106 a 300 g/m² NOTA Consulte las especificaciones de la Acabadora con realizador de folletos que figuran en esta guía. ® ® 17-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 279: Identificación De Los Componentes Del Módulo
Las cubiertas superiores no pueden abrirse durante el funcionamiento normal ni cuando la máquina está inactiva. Las cubiertas pueden abrirse solamente cuando hay un indicador encendido y se produce un atasco/error en el módulo de recorte SquareFold. ® ® Prensa Xerox Versant 2100 17-3 Guía del usuario...
Página 280: Módulo Del Recorrido De Papel
Esto se debe a la acumulación de estática y es normal. Si los folletos contienen restos de recortes/residuos, simplemente retírelos y deséchelos. Panel de control del módulo Esta área del panel de control contiene los siguientes elementos: ® ® 17-4 Prensa Xerox Versant 2100 Guía del usuario...
Página 281: Función Square Fold
La función Plegado cuadrado puede activarse o desactivarse, de acuerdo con las preferencias del usuario. Cuando esta función está activada, usted puede seleccionar una de cinco opciones, dependiendo de sus requisitos respecto al trabajo de folletos terminados. ® ® Prensa Xerox Versant 2100 17-5 Guía del usuario...
Página 282 Sin pliegue cuadrado: el lomo de este folleto tiene un aspecto más redondeado y grueso. Con pliegue cuadrado: el lomo de este folleto es plano y recto, lo cual brinda una apariencia de encuadernado perfecto. ® ® 17-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 283: Acceso A Las Opciones De Plegado Cuadrado
• La función de recorte puede activarse o desactivarse. Cuando la función está activada, usted puede configurar el ajuste de recorte en incrementos de 0.1 mm/0.0039 pulg, según sus requisitos con respecto al folleto terminado. ® ® Prensa Xerox Versant 2100 17-7 Guía del usuario...
Página 284: Directrices De Recorte
NOTA Estos ajustes que se muestran en la siguiente tabla se proporcionan como ejemplos y no representan todas las situaciones posibles. Esta tabla es solamente una guía. ® ® 17-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 285 8.5 x 11 pulg./A4 80 libras. (297 x420 mm) (210 x 297 mm) /120 g/m² 12 x 18 pulg./305 x 6 x 9 pulg./152 x 80 libras. 458 mm 229 mm /120 g/m² ® ® Prensa Xerox Versant 2100 17-9 Guía del usuario...
Página 286: Sugerencias
1 Impreso en papel de 8.5 x 14 pulg./B4 La portada, que fue recortada, muestra la imagen completa. 2 Impreso en papel 8.5 x 11 pulg./A4 La imagen de la portada está trunca, debido a que fue recortada. ® ® 17-10 Prensa Xerox Versant 2100 Guía del usuario...
Página 287: Siga Estas Sugerencias
Las cubiertas pueden abrirse únicamente cuando hay un indicador encendido y cuando se produce un error en el módulo de la acabadora. Para obtener información detallada acerca de los indicadores, consulte la información del panel de control. ® ® Prensa Xerox Versant 2100 17-11 Guía del usuario...
Página 288 • Siga las instrucciones que aparecen en la pantalla táctil. • Si el error persiste, apague y encienda la prensa. • Si el problema persiste, solicite servicio. ® ® 17-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 289: Eliminación De Atascos Del Módulo De Recorte Squarefold
Las cubiertas superiores no pueden abrirse durante el funcionamiento normal ni cuando la máquina está inactiva. Las cubiertas pueden abrirse solamente cuando hay un indicador encendido y se produce un atasco/error en el módulo de recorte SquareFold. ® ® Prensa Xerox Versant 2100 17-13 Guía del usuario...
Página 290: Eliminación De Atascos
1. Asegúrese de que la máquina no esté funcionando, y pulse el botón que está en la cubierta izquierda de la unidad de recorte para abrir la cubierta. 2. Retire las hojas atascadas. ® ® 17-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 291: Eliminación De Atascos En E3
SquareFold Trimmer. 1. Asegúrese de que la máquina no esté funcionando, y pulse el botón que está en la cubierta derecha de la unidad de recorte para abrir la cubierta. ® ® Prensa Xerox Versant 2100 17-15 Guía del usuario...
Página 292 Módulo de recorte SquareFold 2. Retire las hojas atascadas. 3. Cierre la cubierta derecha de la unidad de recorte. ® ® 17-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 293: Acabadora Standard Finisher Plus
Para poder usar la acabadora Standard Finisher Plus, se requiere el módulo de interfaz. La acabadora Standard Finisher Plus consta de dos módulos: 1 Módulo de la acabadora 2 Transporte de acabado ® ® Prensa Xerox Versant 2100 18-1 Guía del usuario...
Página 294: Especificaciones De La Acabadora Standard Finisher Plus
• Bandeja superior: 55-350 g/m² • Bandeja (media) del apilador: 55-300 g/m² • Bandeja de plegadora en C/Z opcional: 64-90 g/m² Entrega a un dispositivo ADA compatible de otro fabricante: 55-350 g/m² ® ® 18-2 Prensa Xerox Versant 2100 Guía del usuario...
Página 295 • Mínimo: B5, Executive (7.25 x 10.5 pulg.) o "unidad intermedia") La máquina no imprime en el papel cargado en la bandeja T1. Capacidad: 200 hojas cuando se utiliza papel Xerox de 20 libras/75 g/m². Tipo de papel: 64-220 g/m²...
Página 296: Especificaciones De La Plegadora En C/Z Opcional
• Tamaño del papel para Z: 11 x 17 pulg./A3, 10 x 14 pulg./B4, 8K hoja • Capacidad: Máximo: 80 hojas (papel Xerox A3/11 x 17 pulg. de 20 li- bras/75 g/m² para pliegue en Z) 20 hojas para 8K y 10 x 14 pulg./B4 •...
Página 297 8 Cubierta derecha Ábrala para despejar atascos de papel, agregar grapas, despejar atascos de grapas o retirar residuos de la perforadora. ® ® Prensa Xerox Versant 2100 18-5 Guía del usuario...
Página 298: Función De Plegado
La opción Un solo pliegue (Dos pliegues) viene disponible únicamente en la Acabadora con realizador de folletos. Las opciones de Pliegue en C o Pliegue en Z vienen disponibles únicamente en la Plegadora en C/Z. Están disponibles los siguientes tipos de pliegue: ® ® 18-6 Prensa Xerox Versant 2100 Guía del usuario...
Página 299: Cómo Cargar Papel O Separadores En El Insertador Post Proceso (Bandeja T1)
Cómo cargar papel o separadores en el insertador post proceso (bandeja T1) 1. Si es necesario, quite cualquier hoja de material de impresión que haya en la bandeja ® ® Prensa Xerox Versant 2100 18-7 Guía del usuario...
Página 300: Transporte De Acabado
5. Seleccione Aceptar para guardar la información y cerrar la ventana Propiedades de bandeja. Transporte de acabado Componentes principales del transporte de acabado El transporte de acabado consta de los siguientes componentes: ® ® 18-8 Prensa Xerox Versant 2100 Guía del usuario...
Página 301: Indicadores De Estado Del Transporte De Acabado
Apagado El transporte de acabado está apagado. Indicador de error Rojo Encendido Puede ser alguna de los siguientes: • Indicación de atasco de papel • Puerta frontal abierta ® ® Prensa Xerox Versant 2100 18-9 Guía del usuario...
Página 302: Mantenimiento De La Acabadora Standard Finisher Plus
(CRU) más recientes. Almacene los artículos de consumo y piezas Xerox en sus paquetes originales en un lugar conveniente. Consumible Unidades enviadas con la acabadora/cantidad a pedir...
Página 303: Cómo Reemplazar El Recipiente De Residuos De La Grapadora
Cómo reemplazar el recipiente de residuos de la grapadora La prensa muestra un mensaje que indica que el recipiente de grapas usadas está lleno. Para reemplazar el recipiente: 1. Asegúrese de que la máquina haya dejado de imprimir. ® ® Prensa Xerox Versant 2100 18-11 Guía del usuario...
Página 304 6. Sostenga el nuevo recipiente de residuos de la grapadora por la manija R5 e introdúzcalo en la prensa. NOTA Para evitar lesiones, no coloque sus dedos sobre el recipiente. ® ® 18-12 Prensa Xerox Versant 2100 Guía del usuario...
Página 305: Cómo Vaciar El Recipiente De Desechos De Perforación
1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. 3. Saque el recipiente de la acabadora (R4). 4. Deseche todos los residuos de la perforadora. ® ® Prensa Xerox Versant 2100 18-13 Guía del usuario...
Página 306: Solución De Problemas
Si es necesario, apague y encienda la prensa y vuelva a enviar el trabajo de impresión. Si el error persiste, póngase en contacto con el Servicio de asistencia técnica. ® ® 18-14 Prensa Xerox Versant 2100 Guía del usuario...
Página 307 El dispositivo ADA está lleno o Consulte la documentación del usuario se han terminado los suminis- del dispositivo ADA y siga las instruccio- tros nes sobre cómo despejar el error y repo- ner los suministros ® ® Prensa Xerox Versant 2100 18-15 Guía del usuario...
Página 308: Atascos De Papel En El Módulo De La Acabadora
4. Empuje la cubierta 1e hasta que quede asegurada en su posición. NOTA Se muestra un mensaje y la máquina no funciona si la cubierta está abierta, incluso levemente. ® ® 18-16 Prensa Xerox Versant 2100 Guía del usuario...
Página 309: Atascos De Papel Dentro De La Cubierta Izquierda De La Acabadora
5. Cierre completamente la cubierta izquierda de la acabadora. NOTA La máquina no funcionará si la cubierta está abierta, incluso levemente. Atascos de papel en la palanca 1d 1. Asegúrese de que la máquina haya dejado de imprimir. ® ® Prensa Xerox Versant 2100 18-17 Guía del usuario...
Página 310 La máquina no funcionará si la cubierta está abierta, incluso levemente. Atascos de papel en la palanca 1b 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta izquierda de la acabadora. ® ® 18-18 Prensa Xerox Versant 2100 Guía del usuario...
Página 311: Atascos De Papel Dentro De La Cubierta Derecha De La Acabadora
1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. ® ® Prensa Xerox Versant 2100 18-19 Guía del usuario...
Página 312 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. 3. Mueva la palanca 3e y gire el mando 3c; retire el papel atascado. ® ® 18-20 Prensa Xerox Versant 2100 Guía del usuario...
Página 313 2. Abra la cubierta derecha de la acabadora. 3. Mueva la palanca 3g, gire el mando 3f, y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® Prensa Xerox Versant 2100 18-21 Guía del usuario...
Página 314 3. Mueva la palanca 4b y gire el mando 3a; retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. 4. Vuelva a colocar la palanca 4b en su posición original. ® ® 18-22 Prensa Xerox Versant 2100 Guía del usuario...
Página 315: Atascos De Papel En La Plegadora En C/Z Opcional
1. Asegúrese de que la máquina haya dejado de imprimir. 2. Abra la cubierta derecha de la acabadora. 3. Mueva la palanca 2a y gire el mando 3a; retire el papel atascado. ® ® Prensa Xerox Versant 2100 18-23 Guía del usuario...
Página 316 2. Abra la cubierta derecha de la acabadora. 3. Mueva la palanca 2b y gire el mando 2c; retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® 18-24 Prensa Xerox Versant 2100 Guía del usuario...
Página 317 4. Si no puede retirar el papel, volver a colocar la palanca 2e en su posición original. Mueva la palanca 2e, gire el mando 2c hacia la derecha, y retire el papel atascado. ® ® Prensa Xerox Versant 2100 18-25...
Página 318 3. Saque la bandeja de salida de la plegadora (2d), mueva la palanca 2g, y retire el papel atascado. NOTA Si el papel se rompe, verifique el interior de la máquina para retirarlo. ® ® 18-26 Prensa Xerox Versant 2100 Guía del usuario...
Página 319: Atascos De Papel En Las Áreas 4B Y 4C
4. Vuelva a colocar las palancas abiertas (4b y 4c) a sus posiciones originales. 5. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® Prensa Xerox Versant 2100 18-27 Guía del usuario...
Página 320: Atascos De Papel En El Área De Salida De La Acabadora
Atascos de papel en la bandeja del apilador de la acabadora 1. Asegúrese de que la máquina haya dejado de imprimir. 2. Retire el papel atascado de la bandeja del apilador de la acabadora. ® ® 18-28 Prensa Xerox Versant 2100 Guía del usuario...
Página 321: Atascos De Papel En El Transporte De Acabado
Si el papel se rompe, verifique el interior del transporte de acabado para retirarlo. 1. Abra la puerta frontal del transporte de acabado. 2. Tome la manija verde 1 y tire cuidadosamente hacia abajo. 3. Retire las hojas atascadas. ® ® Prensa Xerox Versant 2100 18-29 Guía del usuario...
Página 322 7. Asegúrese de que el aviso de atasco de papel haya desaparecido de la pantalla de estado del transporte de acabado. 8. Para reanudar el trabajo de impresión, siga las instrucciones de la prensa. ® ® 18-30 Prensa Xerox Versant 2100 Guía del usuario...
Página 323 7. Para reanudar el trabajo de impresión, siga las instrucciones de la prensa. Atascos de papel en el área 4 Los remedios pueden variar, dependiendo de la ubicación del atasco de papel. Siga las instrucciones mostradas para retirar el papel atascado. ® ® Prensa Xerox Versant 2100 18-31 Guía del usuario...
Página 324 7. Asegúrese de que el aviso de atasco de papel haya desaparecido de la pantalla de estado del transporte de acabado. 8. Para reanudar el trabajo de impresión, siga las instrucciones de la prensa. ® ® 18-32 Prensa Xerox Versant 2100 Guía del usuario...
Página 325: Errores De La Grapadora
Realice el siguiente procedimiento para despejar atascos de grapas en el cartucho de grapas estándar. NOTA Siempre revise el interior de la acabadora para buscar grapas sueltas o restos de grapas. 1. Asegúrese de que la máquina haya dejado de imprimir. ® ® Prensa Xerox Versant 2100 18-33 Guía del usuario...
Página 326 7. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® 18-34 Prensa Xerox Versant 2100 Guía del usuario...
Página 327: Cómo Volver A Introducir El Cartucho De Grapas Básico
4. Si es necesario, abra la unidad del cartucho de grapas como se indica y retire la grapa atascada. 5. Mueva la palanca de la parte posterior de la unidad del cartucho de grapas hacia abajo. ® ® Prensa Xerox Versant 2100 18-35 Guía del usuario...
Página 328 10. Cierre la cubierta derecha de la acabadora. NOTA Se mostrará un mensaje y la máquina no funcionará si la cubierta derecha está abierta, incluso levemente. ® ® 18-36 Prensa Xerox Versant 2100 Guía del usuario...

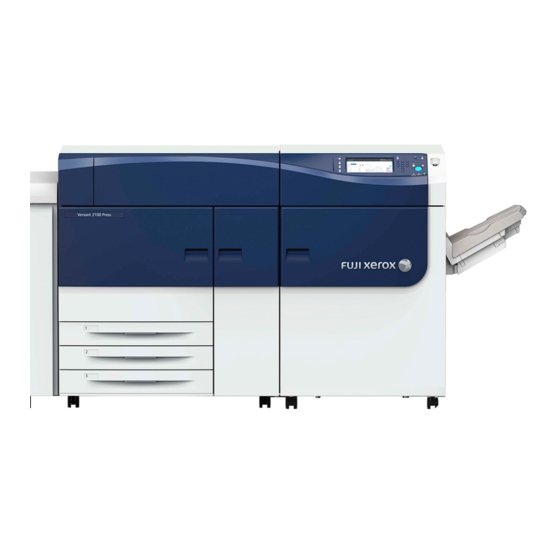

Xerox Versant 2100 Guia Del Usuario

1 Descripción General del Producto

2 Cómo Buscar Ayuda

3 Especificaciones Técnicas

4 Papel y Otros Materiales

5 Envío de un Trabajo de Impresión

6 Estado del Trabajo

7 Estado de la Máquina

8 Calibración de la Prensa

9 Mantenimiento

10 Solución de Problemas

11 Segundo Alimentador de Alta Capacidad para Tamaños Grandes en Línea (Ohcf/Bandejas 8 y 9)

12 Módulo de Interfaz

13 GBC Advancedpunch

14 GBC Advancedpunch Pro

15 Apilador de Alta Capacidad (HCS)

16 Acabadora Estándar O Acabadora con Realizador de Folletos

Enlaces rápidos

Solución de problemas

Manuales relacionados para Xerox Versant 2100

Resumen de contenidos para Xerox Versant 2100
