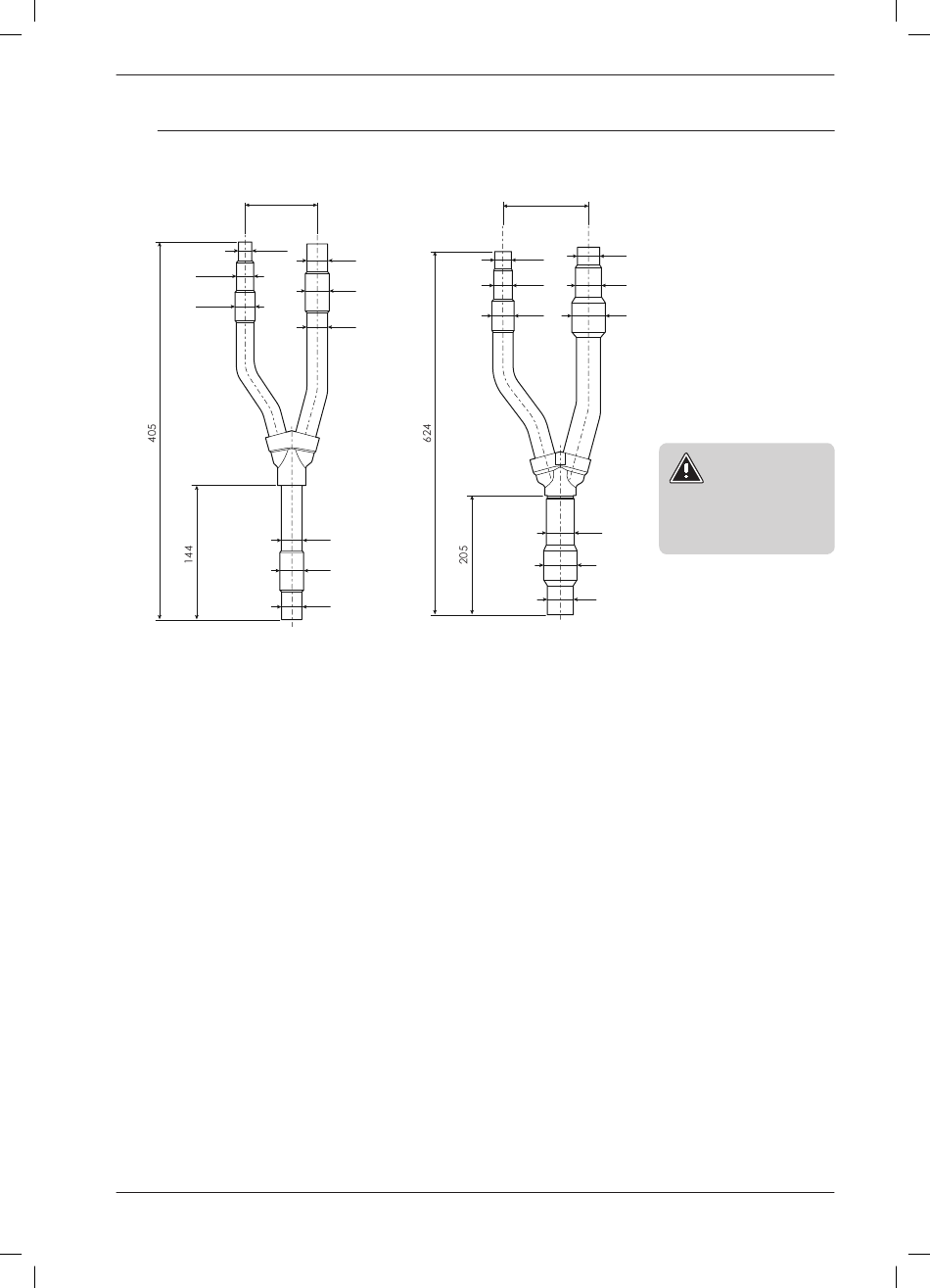

20.20. DIÁMETROS Y DIMENSIONES DE LOS ACCESORIOS OBLIGATORIOS RNY41
RNY41 Lado LÍQUIDO
77,47
Ø i 13,1
Ø i 16,3
Ø i 19,5
Ø i = diámetro interno
Ø i 19,5
Ø i 22,7
Ø i 22,2
Ø i 22,2
Ø i 22,6
Ø i 19,3
[mm]
RNY41 Lado GAS
147
Ø i 35,3
Ø i 25,3
Ø i 29 Ø i 41,7
Ø i 35,3 Ø i 54,3
Ø i 44,7
Ø i 54,3
Ø i 41,7
Algunas líneas
pueden necesitar
una adaptación
manual al diáme-
tro de la desviación
RNY instalada .
