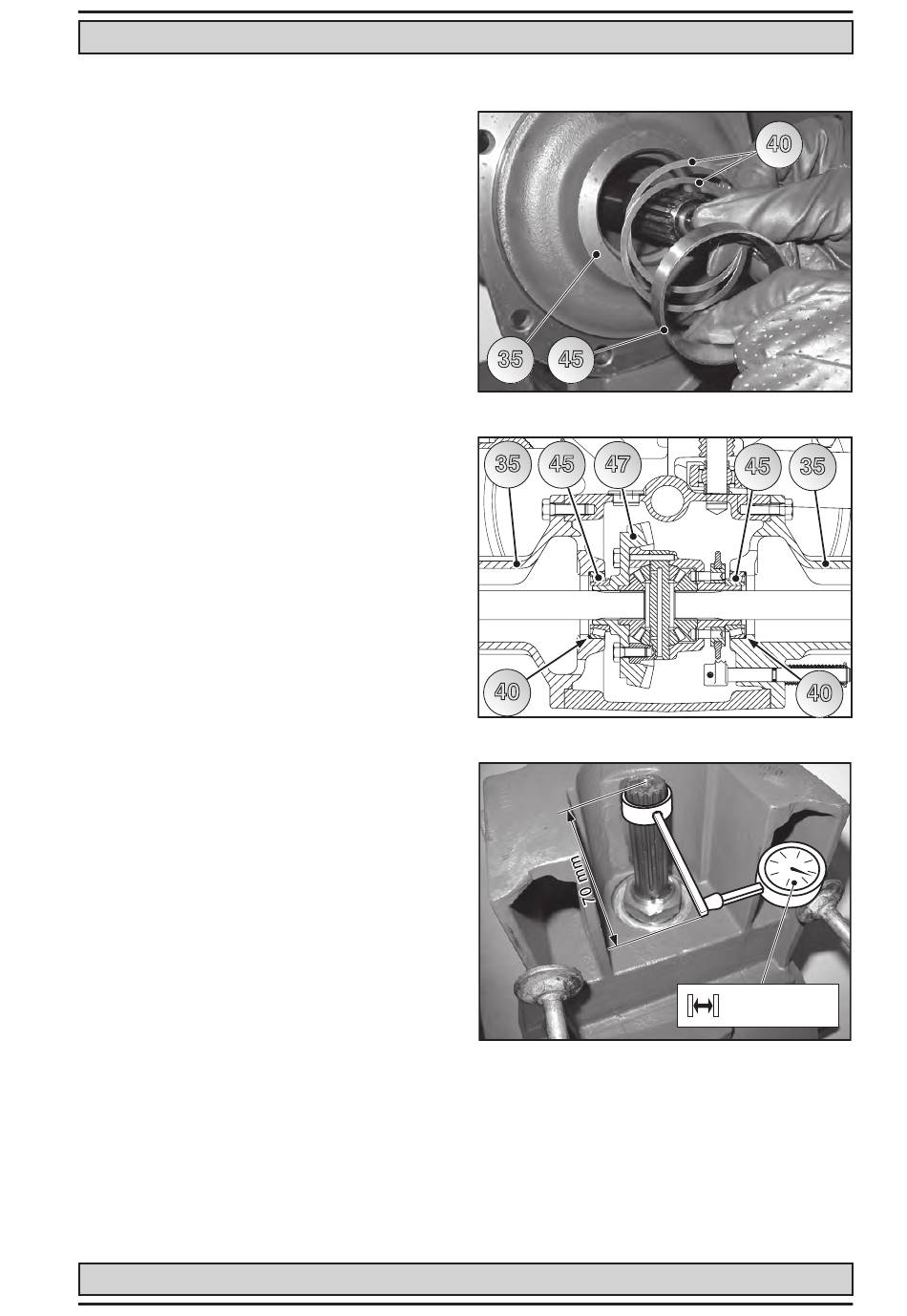

D - Determinación del juego correcto entre los
dientes del piñón y los de la corona delantera.
. 1 .-.Comenzando.con.los.valores.iniciales.medidos.
con.el.ajuste."A - Otorgamiento de la precarga
a los cojinetes de soporte diferencial",. es.
necesario. establecer. cuantas. arandelas. de.
ajuste.(40).se.deberán.montar.en.los.dos.lados,.
para.conferir.el.juego.correcto.entre.los.dientes.
del.piñón.y.los.de.la.corona.
. 2 .-.Poner. las. arandelas. de. ajuste. (40). respetando.
los.valores.obtenidos.y.los.aros.exteriores.de.los.
cojinetes.(45).en.los.cubos.(35)(Fig.3.74).
. . Introducir. el. grupo. diferencial. (47),. con. los.
cojinetes. (45),. en. la. caja. central.. Enroscar. los.
dos.cubos.(35).en.la.caja.central.utilizando.cuatro.
tornillos.diametralmente.opuestos,.ajustándolos.
completamente,.pero.sin.usar.Loctite.(Fig.3.75).
. 3 .-.Montar. una. brida. en. el. eje. del. piñón. con. una.
señalización. distante.70.mm.y.controlar.que.el.
juego. esté. comprendido. entre. 0,20-0,25 mm.
(Fig.3.76).
. 4 .-.Si.es.distinto.es.necesario.desplazar.las.arandelas.
de.ajuste.variando.los.valores.intercalados.en.el.
lado.Izq.y.Der.hasta.lograr.el.juego.correcto..El.
valor.total.de.las.arandelas.de.ajuste.no.deberá.
variar.respecto.al.valor.obtenido.con.el.ajuste."A
- Otorgamiento de la precarga a los cojinetes
de soporte diferencial".
. 5 .-.Una.vez.obtenido.el.juego.correcto.entre.piñón.y.
corona,.quitar.los.cubos.(35).
TREN DELANTERO
35
45
35
45
47
40
40
Fig. 3.74
45
35
40
Fig. 3.75
0,20-0,25 mm
Fig. 3.76
3-43
