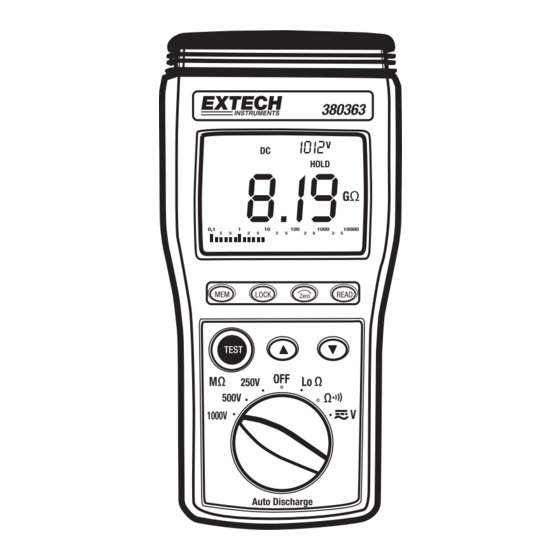

- Página 1 Guía del usuario Modelo 380363 Probador de aislamiento / Megaohmímetro...
-
Página 2: Introducción
Felicitaciones por su compra del Probador de aislamiento/megaohmímetro de Extech. El Modelo 380363 proporciona tres escalas de prueba además continuidad y medidas de voltaje CA/CD. Registro manual de datos almacena hasta 9 juegos de datos. Con el cuidado apropiado, este medidor profesional le proveerá... -
Página 3: Descripción Del Medidor
No cumplir con lo anterior podría resultar en daños al equipo y choque eléctrico. Si al remplazar los cables de prueba no soluciona el problema, regrese el instrumento para su reparación. 380363-es-ES_V3.2 12/15... -
Página 4: Medición De Resistencia De Aislantes (Pruebas De Megaohmímetro)
3. Presione LOCK o TEST para desactivar la función traba y terminar la prueba. Notas sobre IR (pruebas con megaohmímetro): La escala máxima de medición para el 380363 es 10GΩ. Frecuentemente, la resistencia del aislante excederá este valor y el medidor mostrará el símbolo de sobre carga OL, indicando que el aislante a prueba está... -
Página 5: Medidas De Voltaje Ca/Cd
7. Intercambie las sondas roja y negra para invertir la polaridad de la corriente de prueba. La lectura deberá permanecer igual. Esta prueba es útil para detectar conexiones corroídas que pueden causar lecturas diferentes en ambas polaridades. 380363-es-ES_V3.2 12/15... -
Página 6: Apagado Automático
Revise y remplace el fusible si es necesario (0.5A / 600V de quemado rápido) Coloque la tapa posterior y asegure con los tornillos Limpieza Periódicamente limpie el estuche con un paño seco. No use solventes o abrasivos para limpiar este instrumento. 380363-es-ES_V3.2 12/15... -
Página 7: Aplicaciones
1. The STARTER must be in the ON position during the prueba La conexión entre el motor y el medidor debe estar conectada a la armazón del motor (tierra) La conexión entre el motor e interruptor principal debe ser hacia el lado del interruptor como se indica. 380363-es-ES_V3.2 12/15... -
Página 8: Prueba De Motores Cd
Consulte el diagrama. En el diagrama, note que el cable de 3 conductores tiene dos alambres puestos a tierra física. Esta conexión de dos alambres/funda a tierra se conecta enseguida a un lado del medidor. El conductor remanente se conecta al otro extremo del medidor. 380363-es-ES_V3.2 12/15... -
Página 9: Especificaciones
235 x 116 x 54 mm (9.3 x 4.6 x 2.1”) Peso 520 g (1.15 lb) Clasificación de seguridad Grado de contaminación 2; uso en interiores; marcado CE; Cumple las normas IEC 61010-1 y IEC 61557 Categoría de clasificación CAT III-1000V, CAT IV-600V 380363-es-ES_V3.2 12/15... - Página 10 Precisión Máx. voltaje Protección de sobre circuito abierto carga ±2% + 2D >30V CA/CD 40 0.01 Copyright © 2012-2015 Flir Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. www.extech.com 380363-es-ES_V3.2 12/15...
