Manuales relacionados para Extech Instruments 382065
Resumen de contenidos para Extech Instruments 382065

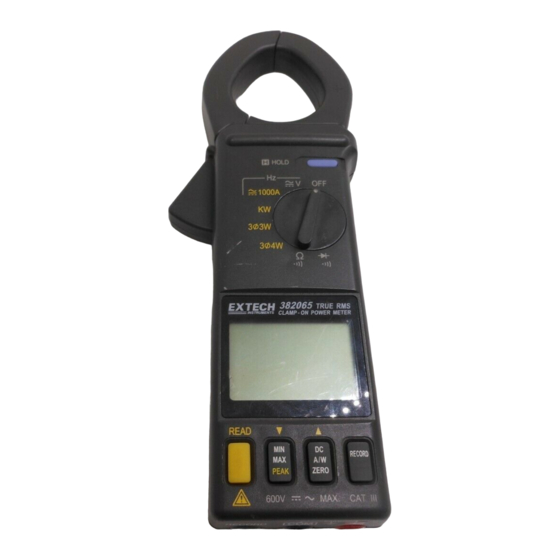

- Página 1 Manual del usuario Medidor registrador de pinza para tensión CA/CD Modelo 382065/382068...
-
Página 2: Tabla De Contenido
Interfase de registrador y RS-232 PC integradas al medidor. Este software es para uso exculsivo con el registrador de datos de pinza modelo 382065 ó 382068. Para los sistemas operativos Windows® 95, 98, ME, NT, 2000 y XP. Los usuarios pueden... -
Página 3: Especificaciones Generales
Especificaciones Especificaciones Generales Pantalla principal LCD multifunción de 4 dígitos (10.000 cuentas) Pantalla de gráfica de barras Gráfica de barras de 40 segmentos Registrador Registro continuo de 4000 puntos de datos (registro manual 25 puntos) con registro de MIN / MÁX y detección de picos Retención de picos Detector integrado captura picos negativos y positivos hasta .1ms... - Página 4 Protección de Escala Resolución Precisión Escala de frecuencia sobre carga 2 - 1000A 0,1A ±(1,5% + 5) 45Hz a 500Hz 1100A Factor de cresta < 3 para la precisión declarada Impedancia de Protección de Escala Resolución Precisión entrada sobre carga 2 - 600V 0,1V ±(0,5% + 5)
-
Página 5: Información De Seguridad
Información de seguridad 1. Antes de intentar operar o dar servicio al medidor, lea cuidadosamente la siguiente información de seguridad. 2. Lea todas las instrucciones de operación antes de usar. 3. Para evitar daños al instrumento no exceda los límites de entrada publicados. 4. -
Página 6: Descripción Del Medidor Y Pantalla
Descripción del medidor Quijada transformador Pantalla LCD Gatillo de la quijada 10. Interfase RS-232 para PC Botón para retención de datos 11. Terminal COM Selector de función 12. Terminal VΩHz Botón para LECTURA del 13. Indicación de batería débil detector de picos 14. -
Página 7: Medidas De Tensión Ca/Cd
Medidas de tensión CA/CD Medidas de tensión CA/CD 1φ2W (W) y factor de potencia (PF) HOLD 1000A 3 3W 3 4W 600V MAX CAT 600V Figura 3 ADVERTENCIA No coloque alrededor de un conductor al poner en cero el campo magnético residual de las quijadas hasta que la pantalla LCD indique cero. -
Página 8: Medida De Tensión Ca/Cd 3Φ3W
Nota: Al calcular KVAR, la precisión para KVAR depende en gran medida de la precisión de las medidas de V, A y KW (especialmente cuando el FP es muy cercano a 1). Para obtener un valor más preciso cuando el FP sea mayor a 0,91 (φ < 25°), use la siguiente ecuación para una onda sinusoidal pura PF = KVA (tensión aparente): KVA =... - Página 9 A. Con las quijadas vacías , encienda el medidor girando el conmutador a la posición 3φ3W. en la esquina superior izquierda de la pantalla LCD aparecerá WL12 apremiando al usuario a tomar la medida W RS (L2 L1) 1. Inserte los cables de prueba en las terminales de entrada (negro a la terminal COM y rojo a '+').
- Página 10 Figura 5 HOLD HOLD 1000A 1000A 3 3W 3 3W WL 23 WL 23 3 4W 3 4W 3 3W 3 3W WL 23 WL 23 3 3W 3 3W WL 23 WL 23 3 3W 3 3W 600V 600V 600V 600V MAX CAT...
-
Página 11: Medida De Tensión Ca/Cd 3Φ4W
Medida de tensión CA/CD 3φ4W HOLD 1000A 3 3W 3 4W 3 4W 3 4W 3 4W 600V 600V MAX CAT Figura 7 HOLD 1000A 3 3W 3 4W WL 2 3 4W WL 2 WL 2 3 4W 3 4W 600V 600V Figura 8... - Página 12 HOLD 1000A 3 3W WL 3 3 4W WL 3 3 4W 3 4W WL 3 3 4W 600V 600V Figura 9 WL123 HOLD 3 4W 600V MAX CAT Figura 10 Modelo 382068 V3.0 4/2005...
- Página 13 A. Mida W (consulte la figura 6). R (L1) FR (L1) 1. Con la quijada vacía, encienda el medidor fijando el conmutador giratorio en la posición 3φ4W 2. Inserte los cables de prueba en las terminales de entrada (cable negro a la terminal COM y el rojo a '+').
-
Página 14: Medida De Potencia 1Φ3W
Medida de potencia 1φ3W HOLD 1000A 3 3W 3 4W WL12 3 3W WL12 3 3W WL12 3 3W 600V 600V Figura 11 HOLD 1000A WL 23 3 3W WL 23 3 3W 3 4W 3 3W WL 23 3 3W 600V 600V MAX CAT... - Página 15 Las medidas de potencia 1φ3W son similares a las medidas de potencia desbalanceada 3φ3W excepto que se requieren dos medidas: W RS (L1G) TS (L2G) WL123 HOLD A. Mida W (consulte la figura 11). RS (L1G) 3 3W 1. Con las quijadas vacías, encienda el medidor girando el conmutador a la posición 3φ3W 2.
-
Página 16: Medidas De Corriente Y Voltaje
Medidas de corriente y voltaje Medidas de voltaje CA+CD, CA y CD HOLD 1000A 3 3W 3 4W 600V Figura 14 Advertencia: La entrada máxima es 600V. No intente tomar medidas de voltaje que excedan este límite; podría resultar en daños al medidor o choque eléctrico. 1. -
Página 17: Medidas De Corriente Ca/Cd
Medidas de corriente CA, CD y CA+CD HOLD 1000A 3 3W 3 4W 600V 600V Figura 15 Fije el selector giratorio en la posición '1000A' (consulte la figura 15). Para CD, oprima y sostenga el botón cero hasta escuchar un tono para poner en cero la lectura;... -
Página 18: Medidas De Diodo Y Continuidad
HOLD 1000A 3 3W 3 4W 600V Figura 16 Medidas de diodo y continuidad Conecte el cable de prueba rojo a la terminal " + " y el cable de prueba negro a la terminal "COM". 2. Fije el selector de escala en la posición para prueba de diodo" ". -
Página 19: Detección De Picos
Detección de picos El modo para detección de picos se usa para capturar señales transitorias rápidas (hasta 0.1ms) tales como las causadas por las oleadas de arranque de motor o al conmutar el equipo para soldadura de arco. 1. Fije el selector de función en la posición corriente o voltaje. 2. -
Página 20: Conecte El Medidor A Una Pc
Conecte el medidor a una PC El Modelo 382065 incluye un aditamento que se conecta en la parte inferior del medidor por medio de enchufes banana. El cable de conexión para PC está fijo al aditamento. Conecte el otro extremo del cable (DB-9) a un puerto com disponible en la PC. - Página 21 Ventana de Memoria 1. REMAIN - Memoria disponible en el medidor. 2. Código ID – Número de referencia elegido por el usuario. Teclee el número en el campo amarillo bajo el botón ID CODE y enseguida oprima el botón ID CODE para confirmar.
- Página 22 Transferencia (descarga) de lecturas registradas a distancia a una PC. 1. Conecte el medidor a la PC, inicie el programa y encienda el medidor. 2. Abra la ventana de memoria con un clic en el botón MEMORIA en la pantalla principal. 3.
-
Página 23: Conexiones Y Protocolo
Conexiones y protocolo Conexiones Con el fin de ignorar el saludo del hardware, configure las conexiones como se indica en el siguiente diagrama (a la izquierda). El RTS debe bajarse (-10V a -12V). Nota: En QBASIC, agregar RS en el enunciado OPEN. El diagrama a la derecha es la conexión DB-9. - Página 24 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Función LCD baja LCD alta Estatus1 Estatus 2 Bit 1 Este bit es fijo Si su valor no es 02, hay un problema de conexión o el medidor tiene un defecto.
-
Página 25: Mantenimiento Reemplazo De La Batería
Garantía EXTECH INSTRUMENTS CORPORATION garantiza ese instrumento libre de defectos en partes y mano de obra durante uno año a partir de la fecha de embarque (se aplica una garantía limitada de seis meses a cables y sensores). Si fuera necesario regresar el instrumento para servicio durante o después del periodo de garantía, llame al...
