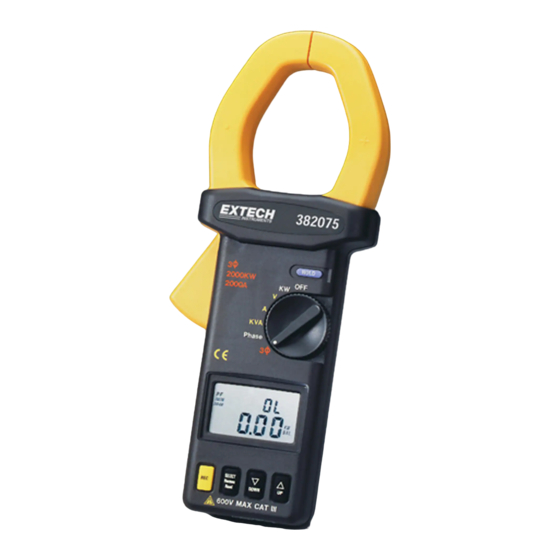

Analizador de tensión con pinza amperimétrica (3) trifásica para 2000a valores eficaces verdaderos

Publicidad

Enlaces rápidos

Manual del usuario
Analizador de tensión con pinza
amperimétrica (3) trifásica para 2000A
valores eficaces verdaderos
Modelo 382075

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Extech Instruments 382075

  • Página 1 Manual del usuario Analizador de tensión con pinza amperimétrica (3) trifásica para 2000A valores eficaces verdaderos Modelo 382075...
  • Página 2: Introducción

    Introducción Agradecemos su compra de la pinza amperimétrica con escala automática modelo 382075 de Extech. Este medidor se embarca probado y calibrado y con uso adecuado le proveerá muchos años de servicio confiable. Garantía EXTECH INSTRUMENTS CORPORATION garantiza este instrumento para estar libre de defectos en partes o mano de obra durante un año a partir de la fecha de embarque (se...
  • Página 3: Tabla De Contenido

    Mejorar factor de potencia de un sistema de potencia de 3φ balanceado 14 Mejorar factor de potencia de un sistema de potencia de 1φ2W Indicación de secuencia de fase Registro de datos Recuperación de datos de memoria Especificaciones Reemplazo de la batería 382075 V2.2V 08/10...
  • Página 4: Seguridad

    Si el equipo es usado en una manera no especificada por el fabricante, la protección suministrada por el equipo puede ser afectada. Función Protección de alimentación A CA, A CD 3000A CD/CA V CA 750V CA V CD, 1000V DC 382075 V2.2V 08/10...
  • Página 5: Descripción Funcional Del Medidor

    Presione este botón para ajustar a cero el indicador Amp o Vatios Mientras el medidor está ajustando a cero, en la LCD aparece la palabra ZERO. 12. Botón REC Presione el Botón REC para guardar hasta 4 puntos de datos en la memoria del medidor. 382075 V2.2V 08/10...
  • Página 6: Instrucciones De Operación

    0 Hz. Si la frecuencia es > 400 Hz, la LCD indicará OL. Indicador doble de Voltaje (V) / Corriente (A) Siga las instrucciones en la sección titulada "Mediciones de potencia 3φ balanceada" para vigilar simultáneamente V y A. 382075 V2.2V 08/10...
  • Página 7: Medición De Corriente Ca/Cd

    V (roja). La pinza amperimétrica seleccionará automáticamente la escala apropiada. Lea los valores de Vatios y FP (Factor de potencia) en la LCD. NOTA: El signo "+" impreso en la quijada debe ver hacia la fuente de tensión para medidas precisas. 382075 V2.2V 08/10...
  • Página 8: Medición De Potencia Ca/Cd 1Φ2W Aparente/ Reactiva (Kva+Kvar)

    Un ángulo de fase positivo indica además una carga capacitiva. NOTA: El símbolo "+" impreso en la quijada de la pinza debe estar frente a la fuente de tensión para lecturas correctas. 382075 V2.2V 08/10...
  • Página 9: Medición De Potencia Balanceada 3Φ

    El signo "+" impreso en la quijada debe ver hacia la fuente de tensión para medidas precisas. NOTA: Para averiguar si la carga es capacitiva o inductiva, consulte la sección titulada "Medición del ángulo de fase". 382075 V2.2V 08/10...
  • Página 10: Medición De Potencia Desbalanceada 3Φ3W

    La pinza amperimétrica seleccionará automáticamente la escala apropiada. Espere a que se estabilice la lectura y luego presione el botón SIGUIENTE. Desaparecerá el símbolo W (o W ). En este momento se guardan en memoria L3L2 los datos W (o W L3L2 382075 V2.2V 08/10...
  • Página 11: Medición De Potencia Desbalanceada 3Φ4W

    Espere a que se estabilice la lectura, luego presione el botón SIGUIENTE. Desaparecerá el símbolo W . Ahora, W está guardado en la memoria y centellea el símbolo W indicando al usuario a tomar la medida de W 382075 V2.2V 08/10...
  • Página 12 Si una es negativa, verifique la conexión de los cables de prueba y el cierre de la quijada. Asegure que las conexiones de los cables de prueba y de la quijada son correctos para obtener lecturas útiles de potencia. 382075 V2.2V 08/10...
  • Página 13: Medición De Potencia 1Φ3W

    ) , la pinza amperimétrica sumará los dos valores y mostrará el resultado en la LCD. Se mostrará el símbolo W junto con el vataje de la potencia 1φ3W desbalanceada. FP no se muestra en modo de medición de potencia desbalanceada 1φ3W. Vea la siguiente equación. 382075 V2.2V 08/10...
  • Página 14: Cálculos De Factor De Potencia (Fp) 3Φ4W

    Es recomendable que el valor KVAR del capacitor sea algo menor al valor medido. IMPORTANTE: La indicación de secuencia de fase no está limitada a potencia 3φ balanceada. En general se puede usar siempre que el factor de potencia sea mayor a 0.1. 382075 V2.2V 08/10...
  • Página 15: Indicación De Secuencia De Fase

    (READ), seleccione otra función con el interruptor giratorio. NOTA: Si ambos símbolos REC y No se muestran en la lectura indicada en la LCD represente los datos guardados en la memoria, no son datos de lectura actual. 382075 V2.2V 08/10...
  • Página 16: Especificaciones

    CD, 50/60 Hz 40 - 400Hz de entrada 0-200V 0.1V ±1.5% ±5 dígitos ±2.0% ±5 dígitos 10MΩ 200-500V 0.1V ±1.5% ±5 dígitos ±2.0% ±5 dígitos 500 - 600VCA ±1.5% ±5 dígitos ±2.0% ±5 dígitos 500 - 800VCD 382075 V2.2V 08/10...
  • Página 17 Frecuencia (si < 10 Hz, entonces la indicación de Hz = 0) Escala Precisión sensibilidad 50 - 60Hz ±2 dígitos V > 1V, A > 5A 10 - 400Hz 0.5% ±2 dígitos El factor de potencia (PF) Escala Resolución PF = KW / KVA 0.2 a 1 0.01 382075 V2.2V 08/10...
  • Página 18: Reemplazo De La Batería

    Levante y saque el compartimiento de la batería del medidor. Reemplace la batería de 9V. Reemplace la caja y asegure los tornillos. Copyright (c) 2006 Extech Instruments Corporation Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio.
