TxBlock-USB
TRANSMISOR DE TEMPERATURA - MANUAL DE OPERACIÓN – V1.0x I
INTRODUCIÓN

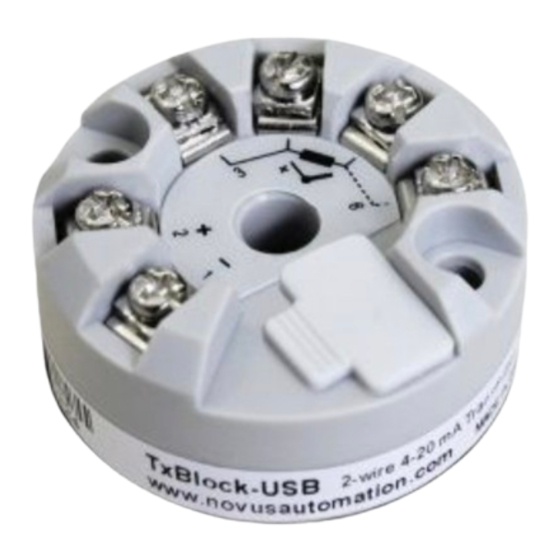

El TxBlock-USB es un transmisor de temperatura de tipo 4-20 mA
de 2 hilos para montaje en cabezal, alimentado por el loop de
corriente. La corriente de salida representa la señal aplicada a la
entrada del transmisor linealizada en funci ó n del tipo de entrada
configurada.
Se realiza su configuraci ó n al conectar el transmisor directamente al
puerto USB del PC. Esa configuraci ó n no requiere que el dispositivo
esté energizado.
INSTALACIÓN MECÁNICA
El transmisor TxBlock-USB es proprio para ser instalado en
cabezales. Las vibraciones
temperaturas, interferencias electromagnéticas, alta tensi ó n y otras
interferencias pueden dañar el dispositivo de forma permanente u
ocasionar errores en la lectura de las cantidades medidas.
DIMENSIONES:
Fig. 1 – Dimensiones del transmisor
INSTALACIÓN ELÉCTRICA
• Calibre del cableado: 0,14 a 1,5 mm².
• Torque de ajuste en los bornes: 0,8 Nm.
RECOMENDACIONES PARA LA INSTALACIÓN
• Conductores de señales de entrada deben recorrer la planta del
sistema en separado de los conductores de salida y de
alimentaci ó n . S i es posible, en electroductos aterrados.
• La alimentaci ó n de los instrumentos debe venir de una red propia
para la instrumentaci ó n .
• En aplicaciones de control y monitoraci ó n , es esencial considerar
lo que puede acontecer cuando falle cualquier parte del sistema.
• Se recomienda el uso de FILTROS RC (47 Ω y 100 nF, serie) en
bobinas de contactoras, solenoides, etc.
CONEXIONES ELÉCTRICAS
Las figuras abajo muestran las conexiones eléctricas necesarias.
Los terminales 3, 4, 5 y 6 son dedicados a la conexi ó n del sensor.
CARGA representa el aparato medidor de corriente 4-20 mA
(indicador, controlador, registrador, etc.).
NOVUS AUTOMATION
mecánicas, humedad, altas
PT100 2 HILOS
Nota: Cuando se utiliza el Pt100 2 hilos, los terminales 3 y 4 deben
ser conectados, como muestra la figura a continuaci ó n .
La longitud del cable Pt100 debe ser inferior a 30 cm para
mantener los valores de error de medida dentro de las
especificaciones (resistencia ó h mica) .
Fig. 2 – Conexiones eléctricas del transmisor (Pt100 2 hilos)
PT100 3 HILOS
Fig. 3 – Conexiones eléctricas del transmisor (Pt100 3 hilos)
PT100 4 HILOS
Fig. 4 – Conexiones eléctricas del transmisor (Pt100 4 hilos)
1/5
