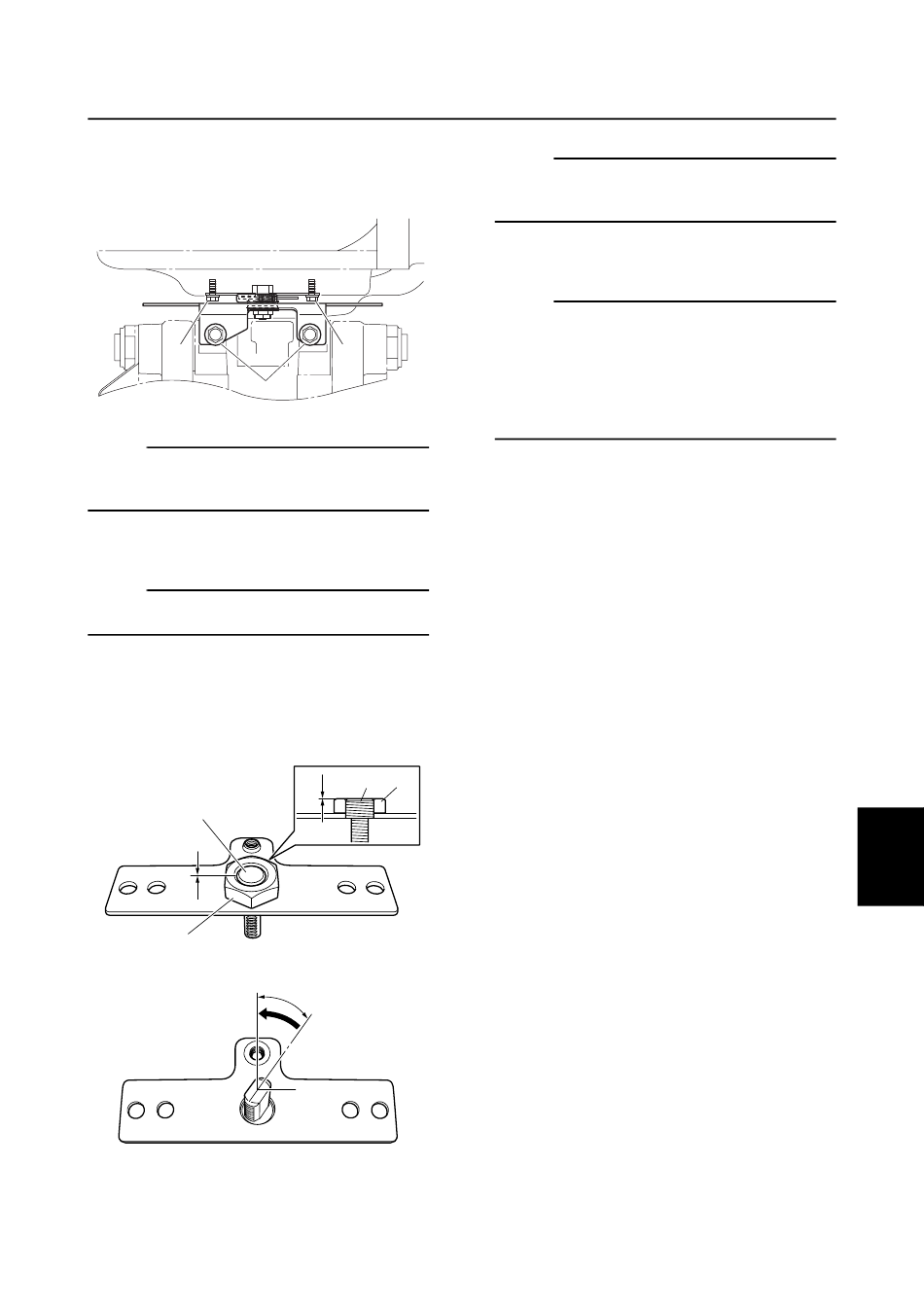

Desmontaje del disco de fricción
1. Extraiga los pernos del disco de fricción 1 y
2 y desmonte el conjunto de la placa del
conducto del eje de giro.
1
2
NOTA:
Antes de extraer los pernos del disco de fricción
1 gire el motor completamente a babor o estri-
bor.
2. Desmonte el conjunto del disco de fricción.
NOTA:
Consulte el diagrama de despiece para proceder
al desmontaje (7-5).
Montaje del disco de fricción
1. Gire el eje de bloqueo de la dirección 1
hasta que quede nivelado con el extremo a
de la tuerca 2 del disco.
1
a
2
b
6AG3J51
7
1
S6AG7A90
7
1 2
a
S6AG7B00
c
S6AG7B01
Disco de fricción (modelo con mando popero)
NOTA:
Si el eje de bloqueo de la dirección no está ali-
neado con la posición b, gírelo menos de 90° c
hasta que se alinee.
2. Monte el conjunto del disco de fricción.
NOTA:
• Consulte el diagrama de despiece para proce-
der al montaje (7-5).
• Oriente la marca "TOP" de la palanca de blo-
queo de la dirección hacia arriba.
• No olvide colocar los casquillos en las posicio-
nes correctas; los casquillos tienen longitudes
diferentes.
1
2
3
4
5
6
7
8
9
