FUEL

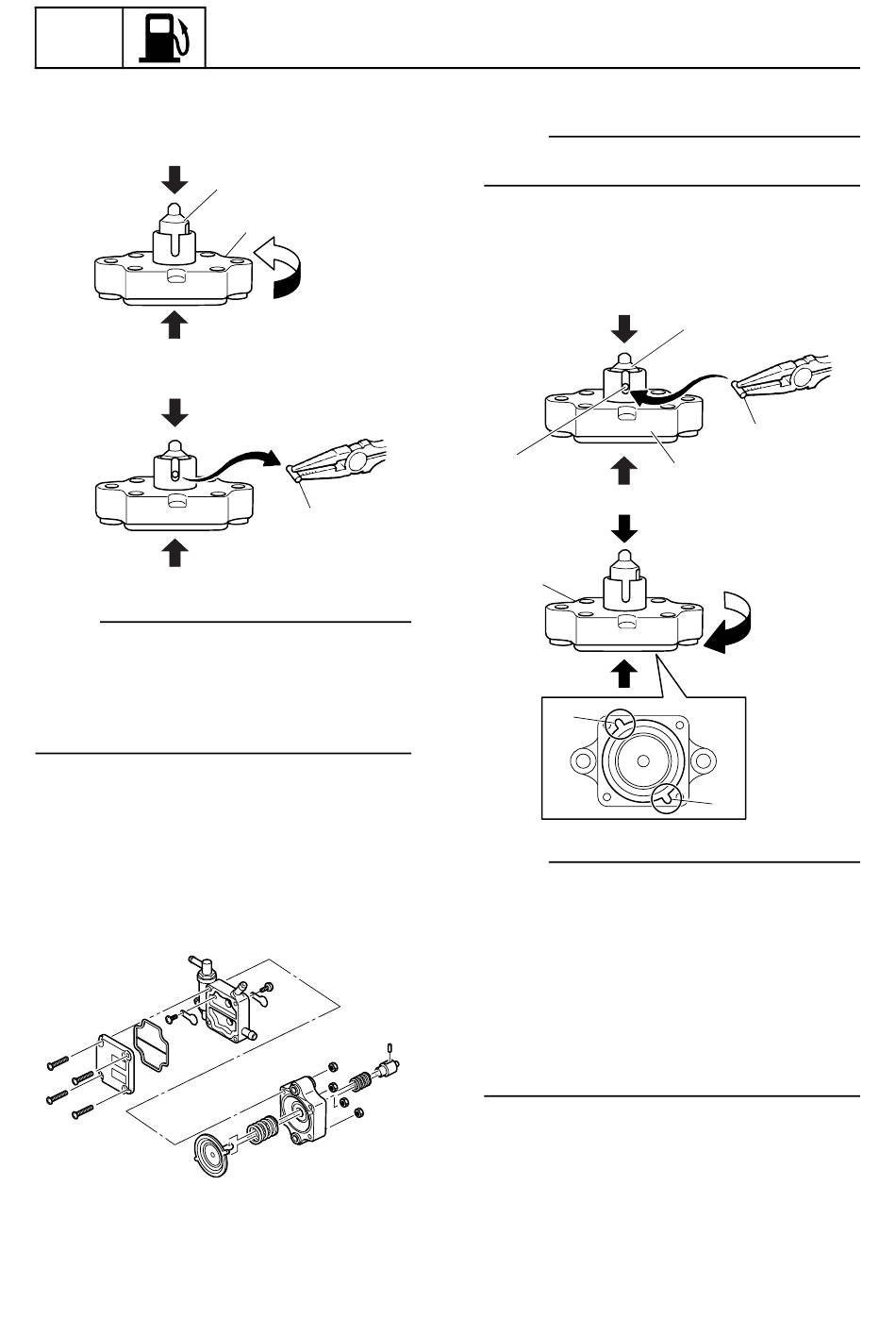

Extraiga el pasador 1 del empujador 2 y
2.
desmonte el cuerpo de la bomba 1 3.
NOTA:
• Presione hacia abajo el empujador 2 y el dia-
fragma, gire el cuerpo de la bomba 1 3 aproxi-
madamente 90° hasta una posición en la que el
pasador 1 se pueda extraer con facilidad.
• Suelte lentamente el empujador 2 y el dia-
fragma y, a continuación, extráigalos.
Comprobación de los diafragmas y las
válvulas
1. Compruebe los diafragmas y las válvulas.
Cambie los diafragmas si están rotos y las
válvulas si están agrietadas.
O U
T
I N
4-7
Sistema de combustible
2
3
90˚
S6AG4120J
1
S6AG4130
S6AG4320

Montaje de la bomba de gasolina

NOTA:
Limpie las piezas y remoje las válvulas y los dia-
fragmas en gasolina antes de montarlos.
Coloque el empujador 1 y el diafragma en el
1.
cuerpo de la bomba 1 2 y seguidamente
coloque el pasador 3 en el empujador 1.
a
2
b
4
NOTA:
• Alinee los orificios de instalación del pasador a
con la ranura de la bomba de gasolina 1 2 y
seguidamente coloque el pasador 3 mientras
introduce el empujador 1 y el diafragma com-
pletamente.
• Gire la bomba de gasolina 1 2 hasta que el
pasador 3 se encuentre a 90° de las ranuras
de la bomba de gasolina 1 2.
• Verifique que los salientes b del diafragma
encajen correctamente en la bomba de gaso-
lina 1 2.
2. Monte la bomba de gasolina como se mues-
tra.
1
3
2
S6AG4140
90˚
b
S6AG4150J
6AG3J51
4
