MÓDULOS DE RELÉ RM7800E,G,L,M, RM7840E,G,L,M SERIE 7800
Montaje del Módulo de Relé RM7800 /
RM7840 (Fig. 5)
1. Monte RM7800 / RM7840 en la Subbase Q7800 en
forma vertical o móntelo horizontalmente con los termi-
nales de cuchilla apuntando hacia abajo. Cuando se
monta en la Subbase Q7800A, el RM7800 / RM7840
debe estar dentro de un tablero eléctrico.
2. Cuando se esté montando en un tablero eléctrico, pro-
porcione una tolerancia adecuada para darle servicio,
instalación y remoción del RM7800 / RM7840, el
módulo de Pantalla con Teclado, el amplificador de
llama, las terminales de voltaje de la señal del amplifi-
cador de llama, las terminales de voltaje de las señales
eléctricas y las conexiones eléctricas.
a. Deje debajo del RM7800 / RM7840 dos pulgadas (5
cm) adicionales para el montaje del amplificador de
llama.
b. Considere un mínimo de tres pulgadas (7.5 cm)
opcionales adicionales a ambos lados del RM7800 /
TABLERO DE LEDs
DEL ESTADO DE
LA SECUENCIA
BOTÓN DE
REINICIO
MÓDULO DE PANTALLA
CON TECLADO
(ESTANDAR
EN MODELOS
RM7800E, G, L,M)
66-1085S—1
SUBBASE
DE CABLEADO
INTERRUPTOR
RUN / TEST
MÓDULO
DE RELÉ
PUENTES DE
CONFIGURACIÓN
TARJETA
DE PURGA
SC RO LL
MO DE
- SA VE -

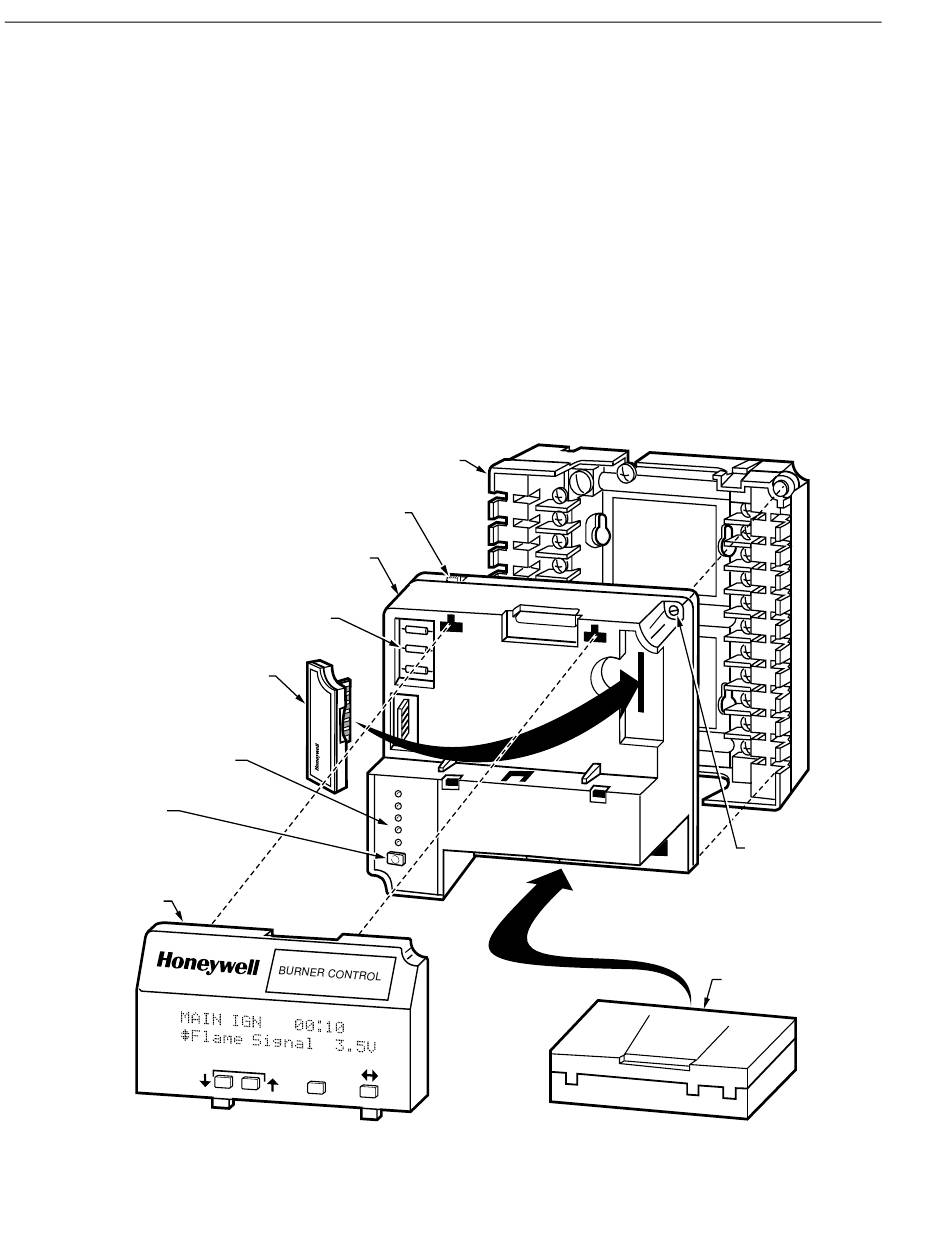

Fig. 5. Vista del Despiece del Módulo de relé RM7800 / RM7840.
RM7840 para las terminales de voltaje de las
señales eléctricas.
3. 3.Asegúrese de que ningún cable de la subbase se
proyecte más allá de los bloques terminales. Empuje
los cables en contra de la parte posterior de la subbase,
de manera que no interfieran con las terminales de
cuchilla o los contactos bifurcados.
IMPORTANTE
El RM7800 / RM7840 se debe instalar en un mov-
imiento de enchufe recto en lugar de una acción de
bisagra.
4. Monte el RM7800 / RM7840 alineando las cuatro guías
esquinadas y las terminales de cuchilla con los contac-
tos bifurcados en la subbase de cableado y asegurando
firmemente los dos tornillos sin deformar el plástico.
POWE R
PILOT
FLAM E
MAIN
ALAR M
RESE T
10
H O N E Y W E LL
TORNILLO
DE MONTAJE
CAUTIVO
AMPLIFICADOR
DE LLAMA
MS16353
