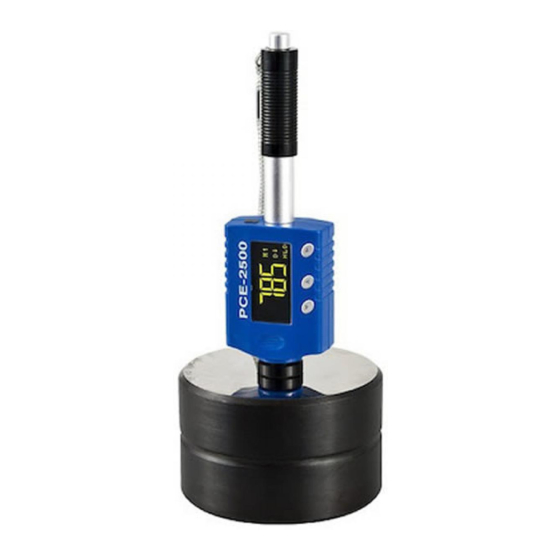

- Página 1 www.pce-iberica.es C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542 info@pce-iberica.es www.pce-iberica.es MANUAL DE USO DEL MEDIDOR DE DUREZA PCE–2500...
-
Página 2: Tabla De Contenido
8.3. Realización de la prueba de fuerza ................. 26 Mantenimiento y reparación .................... 26 9.1. Mantenimiento del dispositivo de impacto ................ 26 9.2. Carga de la batería ......................27 9.3. Sistema de reajuste ......................27 Accesorios opcionales ..................... 29 11. PCE-2500 Software del PC ....................30... -
Página 3: Prólogo
Instrucciones de Uso www.pce-iberica.es 1. Prólogo 1.1. Historia El método de medición Leeb se aplicó por primera vez a la tecnología de medición en 1978. Se define como el cociente de la velocidad de rebote de un cuerpo de impacto sobre su velocidad de impacto, multiplicado por 1000. -
Página 4: Características Y Aplicaciones
D no puede alcanzar. La batería de litio recargable de 3,7V que porta PCE-2500 puede cargarse vía USB con el ordenador o con el cargador de batería individual en un enchufe de pared. Gracias al software de datos para el ordenador, los clientes pueden descargar valores de medición de su PCE-2500 a su ordenador y realizar... -
Página 5: Aplicaciones
Instrucciones de Uso www.pce-iberica.es Aplicaciones ✓ Pruebas de dureza sobre máquinas instaladas o estructuras de acero: por ejemplo, sobre una pieza de trabajo grande y pesada o sobre partes de un sistema de instalación permanente. ✓ Examen rápido de múltiples áreas de medición para medir variaciones de dureza sobre áreas amplias. ✓... -
Página 6: Medición Y Tabla De Conversión
Instrucciones de Uso www.pce-iberica.es Medición y tabla de conversión Rango para la medición y conversión: DISPOSITIVO DE IMPACTO D HLD: 200-900 σb (N/mm2) H R C H R B ACERO 20.0-67.9 59.6-99.5 80-647 80-940 32.5-99.5 30-88 375-1710 ALEACIÓN DE ACERO 20.5-67.1 80-898 1170-2639... -
Página 7: Requisitos De La Superficie Endurecida De La Pieza De Trabajo
Instrucciones de Uso www.pce-iberica.es Sujeción adecuada: Conseguir una correcta sujeción requiere algo de práctica. Si acoplamos piezas de trabajo de manera ineficiente podemos obtener amplias diferencias en mediciones individuales, con valores demasiado bajos y cuya operación se caracteriza por un ruido vibrante a raíz del impacto de la punta de impacto. Ejemplo para el acoplamiento de una pieza de trabajo a una placa base: Frote las dos partes mientras presiona firmemente la pieza de trabajo sobre la placa base... -
Página 8: La Superficie De La Pieza De Trabajo No Debe Ser Magnética
Cuando medimos dureza con PCE-2500, hay que tener en cuenta lo siguiente: A pesar del bajo índice de masa del cuerpo percutor y de la baja energía de impacto, una fuerza de impacto relativamente elevada de corta duración se genera cuando el cuerpo percutor golpea la superficie de medición. La fuerza de impacto máxima de un dispositivo de impacto D/DL es de 900N. -
Página 9: Descripción De Los Botones
Instrucciones de Uso www.pce-iberica.es 6. Funcionamiento Figura 6-1 Descripción de la pantalla Numeration: Numeración Hardness readings: Lecturas de dureza Block no.: Nº de bloque Battery indicator: Indicador de batería Auxiliary hardness reading: Lectura auxiliary de dureza Limit: Límite Statistics: Estadística Material: Material Probe indicator: Indicador de la sonda Bluetooth Communication ON: Comunicación por Bluetooth ON... -
Página 10: Esquema Del Funcionamiento
Instrucciones de Uso www.pce-iberica.es Esquema del funcionamiento Figura 6-2 Esquema del funcionamiento... -
Página 11: Encendido
Encendido PCE-2500 tiene la función de encendido automático mientras está tomando la medida y apagado automático después de aproximadamente un minuto de inactividad. Para encender el medidor, empuje el tubo de carga hacia el medidor hasta bloquear el cuerpo percutor dentro de la sonda. -
Página 12: Dispositivo De Impacto
❖ Confirmar la opción seleccionada. 6.4.2. Dispositivo de impacto PCE-2500 está equipado con sonda interna D. El dispositivo de impacto de PCE-2500 puede funcionar como una sonda estándar cuando se utiliza el cuerpo de impacto D, también puede funcionar como una sonda especial DL cuando se usa el cuerpo percutor DL. -
Página 13: Selección De Materiales
Instrucciones de Uso www.pce-iberica.es 6.4.3. Selección de materiales Hay que tener en cuenta el material que vamos a poner a prueba antes que la escala de dureza. En otras palabras, el material se debe seleccionar correctamente si quiere tener cualquier escala de dureza diferente a HLD. -
Página 14: Configuración De La Función Estadística
Instrucciones de Uso www.pce-iberica.es Configuración de la función estadística Escoja la función estadística (“Statistics”) desde el menú principal y pulse el botón ► para acceder al menú de estadísticas. Pulse ▼ o ▲ para seleccionar la opción que desea ajustar. Una vez que la opción elegida, pulse ►... -
Página 15: Eliminar Los Valores De Medición
Instrucciones de Uso www.pce-iberica.es 6.5.2. Eliminar los valores de medición Después de instalar el tiempo medio, a fin de evitar el error causado por valores anómalos en el cálculo, puede eliminar los valores actuales de la siguiente forma. Introduzca el modo de visualización vertical, a continuación, presione ▼... -
Página 16: Recuperación De Datos
Instrucciones de Uso www.pce-iberica.es • Off: Si está opción es la escogida, el instrumento no almacenará los valores medidos. Cuando la operación se haya realizado con éxito, usted visualizará en la pantalla del instrumento “Successfully”. La pantalla volverá al menú de memoria en 1 seg. La función predeterminada de la memoria es Off. •... -
Página 17: Eliminar Un Bloque
Instrucciones de Uso www.pce-iberica.es En la ventana de “Data recall”, pulse el botón ► para volver al número de bloque, ventana de selección. Pulse “Back” para volver al menú de memoria (“Memory menu”). También al mismo tiempo pulse el botón ▼ y ▲... -
Página 18: Seleccionar Puerto
La otra forma es la transferencia desde la memoria. 6.7.2. Transferencia on line 1) Conecte PCE-2500 a un PC o una micro-impresora con nuestro cable específico de USB/RS232 o por conexión Bluetooth. -
Página 19: Transferencia Desde La Memoria
4) Seleccione “Data transfer” → “Communicate” (transferencia de datos→comunicación), y se mostrará “Transferring Press any key back”, lo que significa que el PCE-2500 está en modo de comunicación. Por favor, tenga en cuenta todas las transferencias de datos deben realizarse de este modo. Así que por favor mantenga este modo mientras realiza la transferencia de datos. -
Página 20: Modo De Pantalla
En PCE-2500, se pueden seleccionar cuatro direcciones de pantalla. Éstas son Normal / Volteado o hacia abajo / hacia arriba. -
Página 21: Hacia Abajo O Hacia Arriba
Figura 6-31 Vista volteada 6.8.1.2. Hacia abajo o hacia arriba Aparte del modo Normal / Volteado de visualización, PCE-2500 también ofrece una vista de la pantalla en posición vertical. Con este modo de visualización, PCE-2500 puede mostrar hasta 12 lecturas de dureza al mismo tiempo, también puede mostrar el valor estadístico durante la toma de medición. -
Página 22: Tecla Para El Cambio Instantáneo Del Modo De Visualización
Instrucciones de Uso www.pce-iberica.es 6.8.1.3. Funcionamiento de visualización de la pantalla ➢ Presione los botones pertinentes para acceder al menú principal. ➢ Seleccione “Function Setup” (función de configuración) y pulse el botón ► para entrar en el submenú. ➢ Seleccione “Display view” (visualización de la pantalla), pulse el botón ► para acceder. ➢... -
Página 23: Configuración De Fábrica
Modo de visualización: normal 7. Cambio del dispositivo de impacto PCE-2500 tiene una característica muy singular, y es que el dispositivo de impacto puede pasar de tipo D a DL simplemente cambiando el cuerpo percutor. Esta sonda dos-en-uno es equivalente a dos sondas individuales. -
Página 24: Medición
Instrucciones de Uso www.pce-iberica.es 8. Medición Carga del muelle Sostenga el cuerpo principal (el medidor) con la mano izquierda mientras que con la mano derecha sujeta el tubo de carga, como en la figura 7-1. Figura 8-1 Empuje el tubo de carga con un poco de fuerza contra el muelle de fuerza hasta bloquear el cuerpo de choque. -
Página 25: Realización De La Prueba De Fuerza
Hay que hacerlo cuando aparece un indicador de batería que le recuerda cargar la batería. Sin embargo, es posible seguir midiendo durante un rato. Por favor, asegúrese de tener pilas adicionales o de recambio. De no ser así, podría causar que PCE-2500 obtenga resultados imprecisos. Indicador de la carga Cuando la cantidad eléctrica de la batería es inferior al 10% de la cantidad total, un símbolo de pila... - Página 26 Instrucciones de Uso recordar a los usuarios que el instrumento se está cargando. Cuando el equipo está desconectado del cargador USB, el símbolo de batería medio vacía no aparecerá.
-
Página 27: Sistema De Reajuste
Instrucciones de Uso www.pce-iberica.es Figura 9-2 Cargando batería El indicador de batería baja desaparecerá cuando la carga haya finalizado. Nota: El instrumento entrará en el modo de protector de pantalla sin ningún tipo de operaciones durante la carga en lugar de apagarse automáticamente. El instrumento volverá al modo de medición pulsando cualquier tecla. - Página 28 Instrucciones de Uso www.pce-iberica.es...
-
Página 29: Accesorios Opcionales
Instrucciones de Uso www.pce-iberica.es Accesorios opcionales Aros de sujeción para el Dispositivo de Impacto D Designación pieza y dimensiones: Φ 19.55x5.5mm R≥60mm Planas Cilíndricas Huecos cilíndricos Esféricas Huecos esféricos Φ 13.5x5.5mm R ≥30mm Planas Cilíndricas Huecos cilíndricos Esféricas Huecos esféricos Aros de Sujeción Especial Cilíndricas Z 10-1520×20×7.5mm... - Página 30 Instrucciones de Uso www.pce-iberica.es En esta dirección encontrarán una visión de la técnica de medición: http://www.pce-iberica.es/instrumentos-de-medida/instrumentos-medida.htm En esta dirección encontrarán un listado de los medidores: http://www.pce-iberica.es/instrumentos-de-medida/medidores.htm En esta dirección encontrarán un listado de las balanzas: http://www.pce-iberica.es/instrumentos-de-medida/balanzas-vision-general.htm ATENCIÓN: “Este equipo no dispone de protección ATEX, por lo que no debe ser usado en atmósferas potencialmente explosivas (polvo, gases inflamables).”...
