1MRK 504 138-UES -
3·Id
IEC05000774 V3 ES

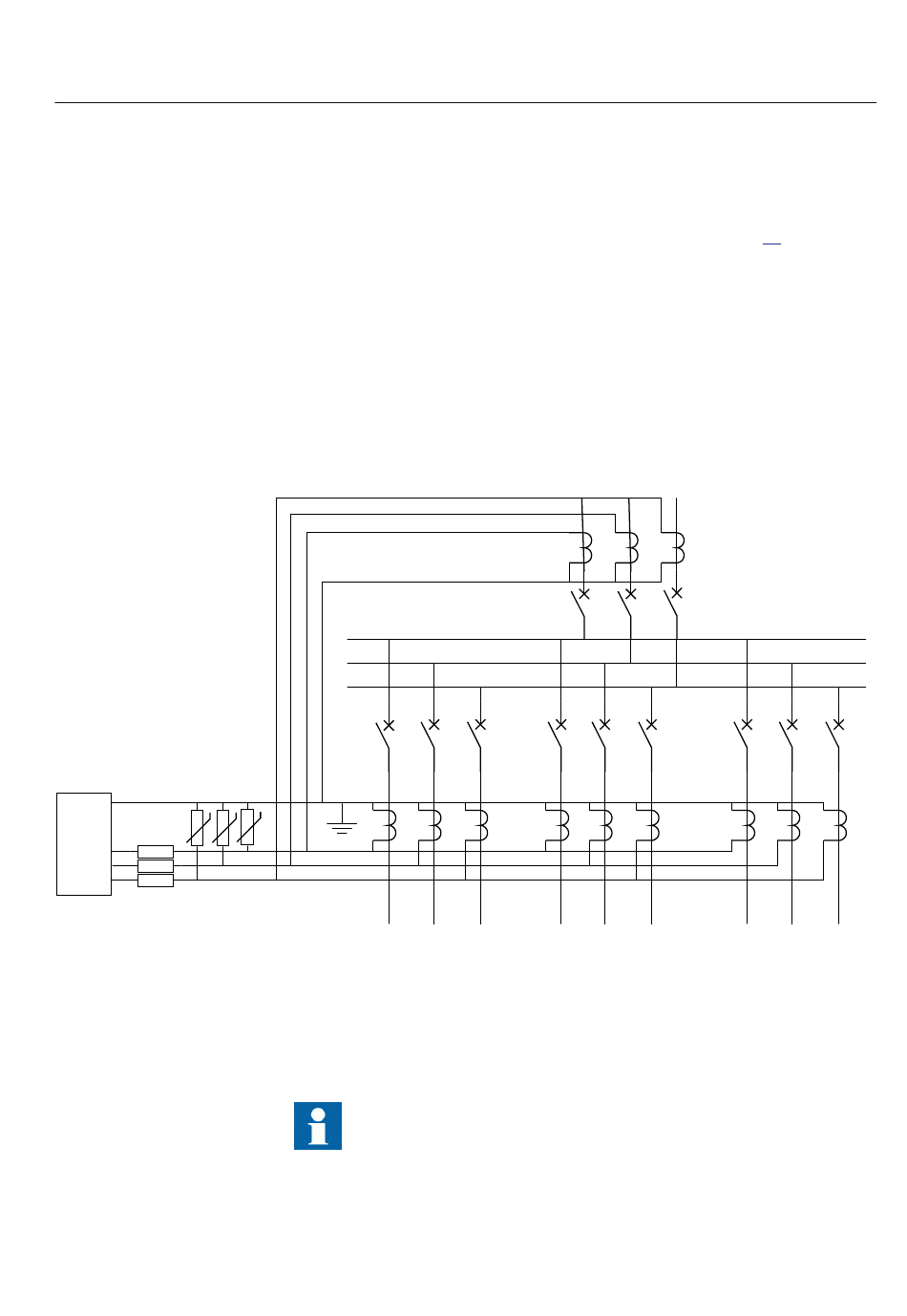

Figura 46: Aplicación de la función diferencial de alta impedancia en barra terciaria
Manual de aplicaciones
La corriente de magnetización se toma de la curva de magnetización para los núcleos
del transformador de corriente que deberían estar disponibles. Se toma el valor de la
corriente en U>Trip. Para la corriente de la resistencia dependiente de la tensión, se
utiliza el valor de pico de la tensión 100 ˣ √2. A continuación, la corriente RMS se
calcula dividiendo el valor obtenido de la corriente de la curva de metrosil por √2. Use
el valor máximo de la curva de metrosil proporcionado en la Figura 49.
Se puede ver con claridad que la sensibilidad no está muy influenciada por el nivel de
tensión seleccionado, de manera que debe utilizarse un margen suficiente. La
selección de la resistencia de estabilización y el nivel de la corriente de magnetización
(dependientes en la mayor parte de la cantidad de espiras) son los factores más
importantes.
Para muchos autotransformadores, puede haber un sistema terciario para distribución
local y/o compensación shunt. La función de protección diferencial monofásica de
alta impedancia HZPDIF puede utilizarse para proteger las barras terciarias, que
normalmente tienen un nivel de 10-33 kV y con relativamente pocas líneas.
Ejemplo de ajuste
Se recomienda encarecidamente utilizar la toma más alta del TC
siempre que se utilice la protección de alta impedancia. Esto ayuda a
utilizar la capacidad máxima del TC, minimizar la corriente y, por lo
tanto, reducir el límite de tensión de estabilidad. Otro factor consiste
Sección 6
Protección diferencial
IEC05000774-3-en.vsd
