préparation de l'emplacement du
lave-vaisselle

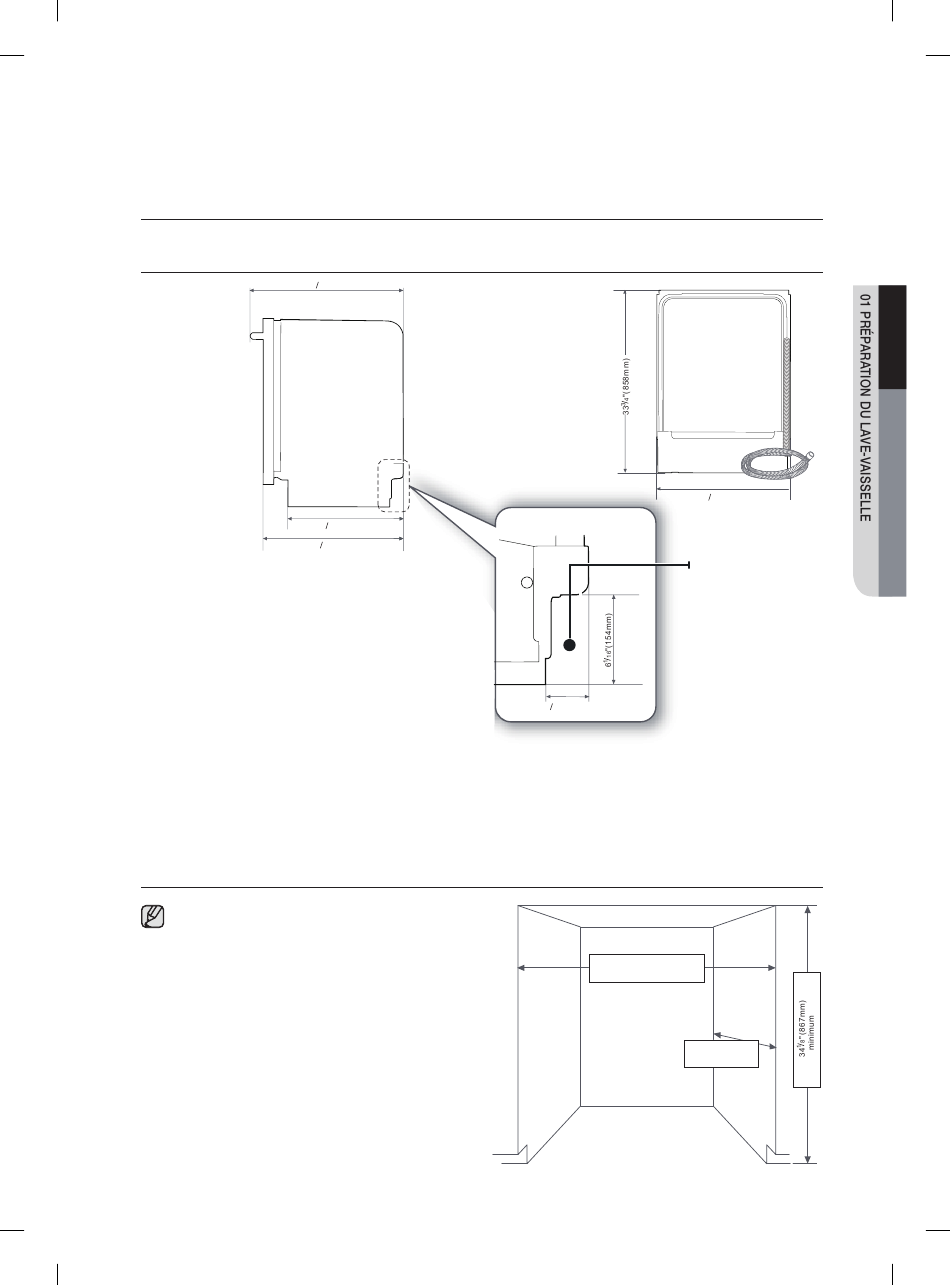

DIMENSIONS DE L'APPAREIL

26 7
8
Vue latérale
Série
DW80R2031
20
5
24

DIMENSIONS D'ENCASTREMENT

Ce lave-vaisselle est conçu pour être encastré dans un
meuble standard de cuisine domestique aussi bien sur le
dessus que les deux côtés.
L'emplacement d'installation doit être propre et dégagé.
L'emplacement doit avoir une largeur minimale de
24 pouces, une profondeur de 24 pouces et une hauteur
de 34 pouces 1/8.
Afin que la porte avant du lave-vaisselle soit parfaitement
alignée avec le bord du plan de travail, ce dernier doit
avoir une profondeur minimale de 25 pouces.
"(683mm)
1
"(520.7mm)
2
"(625mm)
8
r
Vue arrière
5
2 "(58.5mm)
16
24"(610mm)
minimum
préparation de l'emplacement du lave-vaisselle _5
3
23 "(604mm)
4
Le tuyau d'arrivée d'eau,
le câble d'alimentation
et le tuyau d'évacuation
doivent passer par cette
zone située à l'arrière
du lave-vaisselle. Le
câble d'alimentation
passe ensuite dans les
gouttières situées sous
le lave-vaisselle et rejoint
l'avant de l'appareil.
24"(610mm)
minimum
