Instrucciones de instalación

ESPECIFICACIONES

AVISO IMPORTANTE: Estas instrucciones de instalación están diseñadas para ser utilizadas por personal calificado
solamente, capacitado especialmente para la instalación de este tipo de equipo de calefacción y sus componentes relacionados.
Algunos estados requieren que la instalación y la reparación sean llevadas a cabo por personal con licencia. Si esto aplica
a su estado, asegúrese que su contratista tenga la licencia correspondiente.
El calentador debe ser instalado sobre una superficie nivelada consistiendo completamente de, o una combinación de
materiales no combustibles tales como acero, hierro, ladrillo, concreto, o argamasa. No instale sobre alfombrado. El
calentador debe ser instalado de modo tal que mantenga los espacios libres especificados en todos los lados para
mantenimiento e inspección.

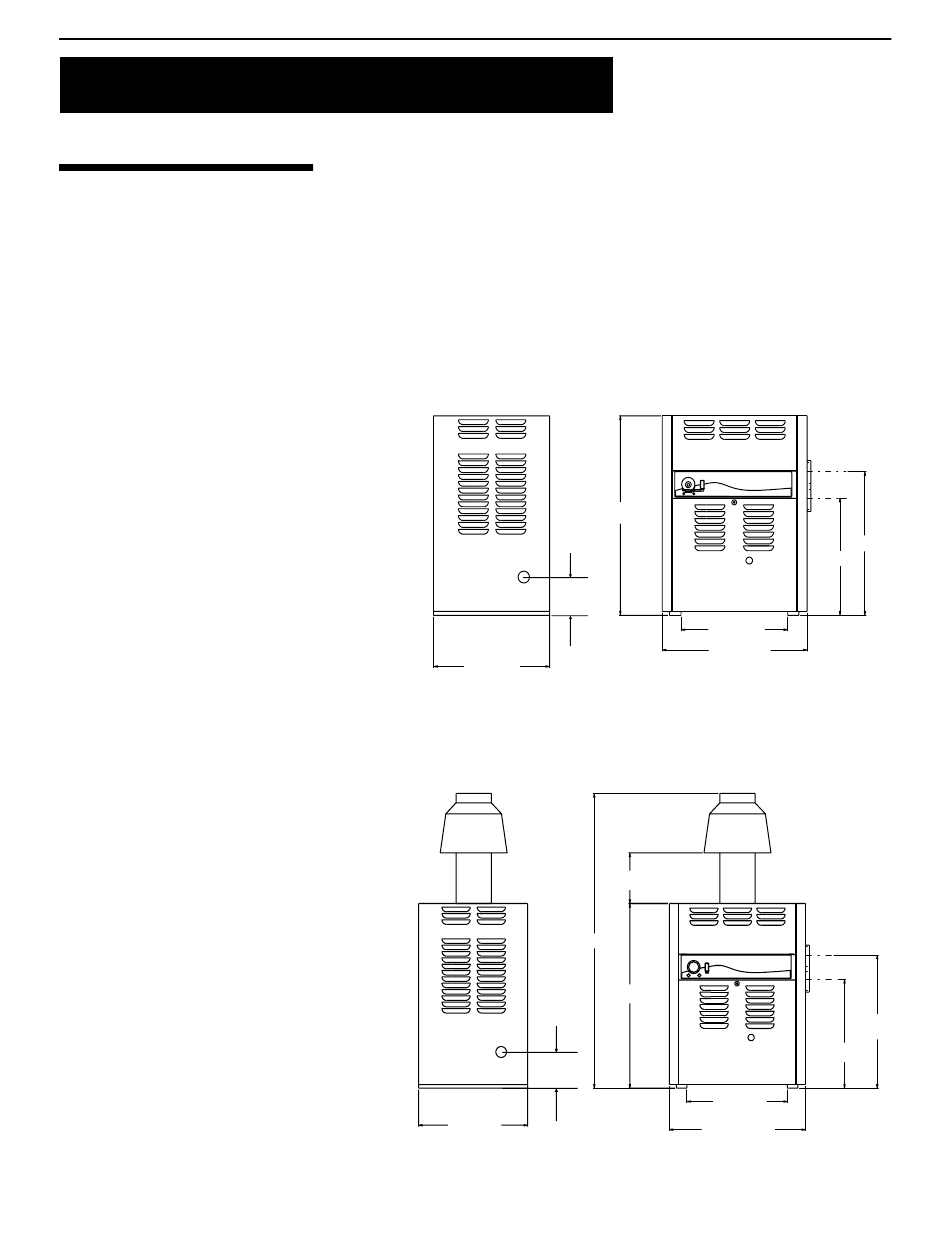

INSTALACIÓN EN EL EXTERIOR
Sin conducto, aplica a todos los
modelos exteriores MiniMax 100
Instalación en el exterior
INSTALACIÓN EN EL INTERIOR
Aplica a todos los modelos de
interiores MiniMax 100, diámetro
del conducto de la campana de
succión = 5 pulg.
Conducto (EE.UU. solamente)
Cobertizo externo (Canadiense)
Rev. H 10-16-07
25½ pulg.
ENTRADA
DEL GAS
5 pulg.
15½ pulg.
Instalación en el Exterior
40- pulg.
11/16
25½ pulg.
ENTRADA
DEL GAS
5 pulg.
15½ pulg.
Instalación en el Interior
ON ON
COLD COLD HOT HOT OFF OFF
POOL TEMP POOL TEMP
14¼ pulg.
19- pulg.
11/32
8 pulg.
14¼ pulg.
19- pulg.
11/32
1 3
SALIDA
ENTRADA
18- pulg.
3/8
15 pulg.
SALIDA
ENTRADA
18- pulg.
3/8
15 pulg.
P/N 471105 [Sp]
