7 Lógica del control de derivación
7 Lógica del control de derivación
En este capítulo se ofrece una descripción lógica del sistema para complementar la
descripción operativa ofrecida en los capítulos anteriores.
7.1 Lógica de decisión de seguridad
El núcleo del sistema de control de derivación es la lógica de decisión de seguridad,
que es la que toma la decisión última de si es posible o no alimentar el licor negro de
forma segura al quemador.
Esta lógica se describe en el diagrama de ��lujo de la Figura 7.1. Los factores que in��lu-
yen en la decisión son el número de instrumentos en funcionamiento (ninguno, uno o
dos) y sus resultados de medición. Asimismo, se tiene en cuenta la regla de derivación
seleccionada si hay dos instrumentos en funcionamiento. Para obtener una descrip-
ción de las distintas reglas, consulte la Sección 5.2.
Como resultado de esta lógica, el sistema se encuentra en el estado SÓLIDOS SEGU-
ROS o SÓLIDOS NO SEGUROS. Cuando el sistema se encuentra en el estado SÓLIDOS
SEGUROS, se ilumina la luz
no
¿Hay 1 instrumento?
¡NINGÚN
CONC ≥58%?
INSTRUMENTO!
SÓLIDOS SEGUROS
SÓLIDOS SEGUROS
no
instrumentos?
¿Regla 1 de 2?
sí
no
¿Algún instrument
CONC ≥58%?
sí

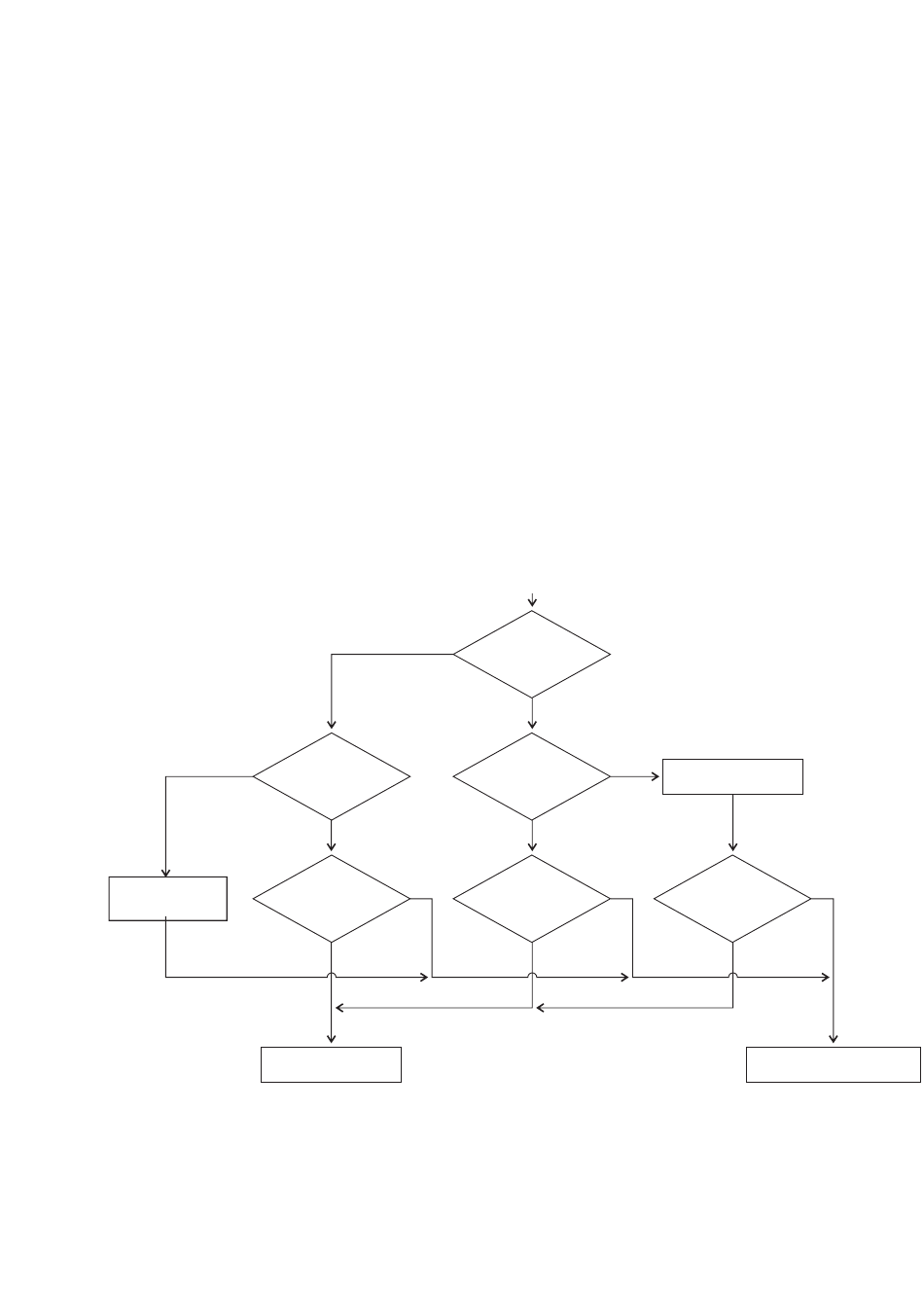

Ilustración 7.1 Lógica de decisión de sólidos seguros
.
¿Hay 2
sí
no
sí
no
sí
27
¿Regla 2 de 2?
no
Ambos instrum.
CONC ≥58%
sí
SÓLIDOS NO SEGUROS
