7 Lógica del control de derivación
7.3 Lógica de funcionamiento
El hecho de que un instrumen-
to esté en funcionamiento depen-
de de los comandos del operador
y de los diagnósticos del instru-
mento. La decisión se realiza de
la forma representada en la Figu-
ra 7.3
Un instrumento puede estar en
uno de tres estados diferentes: EN
FUNCIONAMIENTO, NO EN FUN-
CIONAMIENTO y ESPERA. Cuan-
do el instrumento está EN FUN-
CIONAMIENTO, se utiliza para de-
cidir si el contenido de sólidos es-
tá en un nivel seguro (consulte
la Sección 7.1). Si el instrumen-
to se encuentra en los estados NO
EN FUNCIONAMIENTO o ESPERA,
quiere decir que no se utiliza.
El estado ESPERA se produce cuan-
do el operador ha pulsado el bo-
tón para solicitar que el instru-
mento se ponga en funcionamien-
to pero el instrumento se encuen-
tra en el ciclo de lavado y se pon-
drá en funcionamiento una vez
completado este ciclo.
El estado actual puede verse con
el indicador luminoso
(En funcionamiento). Si el
TION
indicador está encendido, el ins-
trumento se encuentra EN FUN-
CIONAMIENTO. Si el indicador es-
tá APAGADO, el instrumento se
encuentra en el estado NO EN
FUNCIONAMIENTO; si el indica-
dor parpadea, se encuentra en el
estado ESPERA.
El estado predeterminado de un
instrumento es el estado NO EN FUNCIONAMIENTO. Es posible ponerlo en funciona-
miento pulsando el botón
avería crítica (consulte la Sección 6.2).
El instrumento cae automáticamente al estado NO EN FUNCIONAMIENTO si existe
una avería crítica. También puede cambiarse a este estado con el botón
(En funcionamiento), a no ser que sea el único instrumento utilizado.
FUNCIONAMIENTO
sí
Avería
EN FUNCIONAMIENTO
crítica
sí
IN OPERA-
no

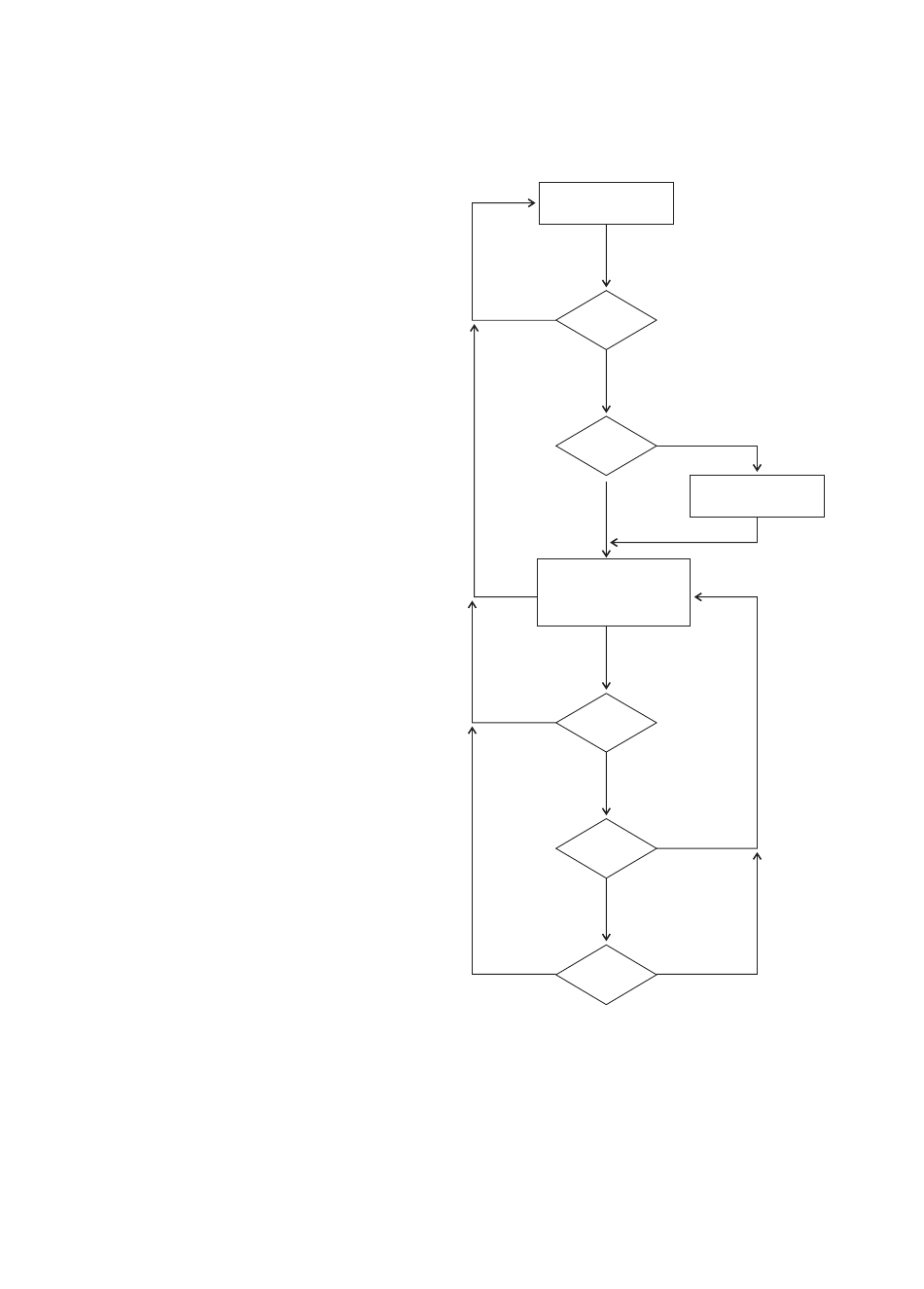

Ilustración 7.3 Lógica de funcionamiento
(En funcionamiento) a no ser que exista una
IN OPERATION
NO EN
(LUZ APAGADA)
Botón IN
OPERATION
pulsado
¿Avería
crítica?
no
sí
¿Lavado?
no
ESPERA (LUZ
PARPADEA)
(LUZ ENCENDIDA,
RELÉS 10, 11
ACTIVOS)
Botón IN
OPERATION
pulsado
¿Avería
crítica?
no
no
¿EN FUNC.
pulsado?
sí
¿Sólo
sí
instrumento?
29
lavado
terminado
IN OPERATION
