- Página 1 Cuadro de mando DIEMATIC 3 Español Español Bulto FM129 - Cuadro de mando DIEMATIC 3 18/08/06 18/08/06 Bulto FM133 - Cuadro de mando DIEMATIC 3 CH Especificaciones técnicas...
-
Página 2: Tabla De Contenido
Piezas de recambio ...............35 Diematic 3... -
Página 3: Símbolos Utilizados
Información a tener en cuenta para mantener el confort Generalidades 1 Presentación El cuadro de mando DIEMATIC 3 equipa las calderas GT 120, GTU El cuadro DIEMATIC 3 permite: C 120, GT 220. - La regulación de un circuito directo y / o (opción) de uno o dos El cuadro de mando DIEMATIC 3 con regulador integrado garantiza circuitos con válvula mezcladora. -
Página 4: Principio De Funcionamiento
4 Principio de funcionamiento El cuadro DIEMATIC 3 permite la programación y la regulación de la La conexión de un mando a distancia simplificado o de un mando a caldera en función de la temperatura exterior. distancia interactivo CDI 2 permite la autoadaptatividad de la pendiente y el decalaje paralelo de la curva de calefacción. -

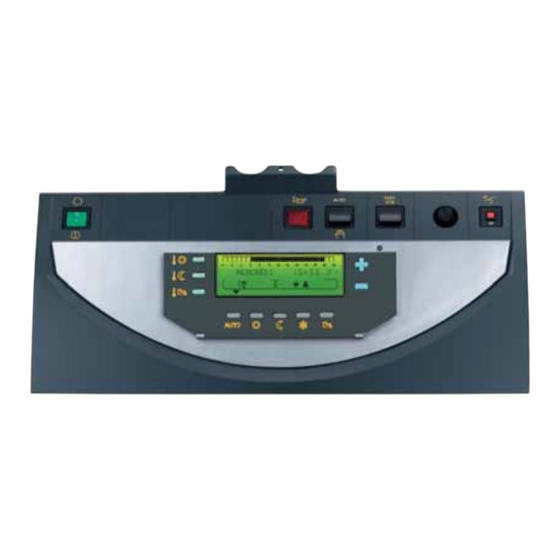

Página 5: Cuadro De Mando
ánodo de titanio protege al acumulador de ACS. Véase: "6 Régimen verano" Utilizar el modo: - "verano" para el corte de la calefacción - "antihielo" para el corte de la caldera en caso de ausencia. 18/08/06 - 300002742-001-E Diematic 3... -
Página 6: Pantalla
Temperatura agua caliente sanitaria - permanentemente si está fijo Permite ajustar la temperatura seleccionada Marcha forzada a temperatura reducida: - hasta medianoche si parpadea - permanentemente si está fijo Modo antihielo Modo de carga del acumulador autorizada Diematic 3 18/08/06 - 300002742-001-E... -
Página 7: Teclas Accesibles Cuando La Compuerta Está Abierta
Teclas de acceso a los ajustes y mediciones Tecla de selección del programa de calefacción activo Desfile continuado de los títulos PROG (P1, P2, P3 o P4) Desfile continuado de las líneas Retorno al título o a la línea anterior 18/08/06 - 300002742-001-E Diematic 3... -
Página 8: Modo De Funcionamiento
La bomba de cicleado funciona, si está conectada en la salida auxiliar (S.AUX: ajustada en CICLEAD.ACS). • Tecla = Modo antihielo La calefacción y la producción de agua caliente sanitaria están apagadas pero la instalación está vigilada y protegida contra las heladas. Diematic 3 18/08/06 - 300002742-001-E... -
Página 9: Pulsación Larga 5 Segundos: Tecla
- El ambiente, si hay un mando a distancia conectado y si la temperatura ambiente es inferior a 6 ºC (ajuste de fábrica). - El acumulador de agua caliente sanitaria, si la temperatura del acumulador es inferior a 4 ºC (el agua se caliente hasta 10 ºC). 18/08/06 - 300002742-001-E Diematic 3... - Página 10 Ajustar el día de inicio mediante las teclas La flecha encima de la tecla parpadea hasta el día de inicio y entonces queda fija. Validación del ajuste antihielo Pulsar la tecla AUTO o después de 2 minutos Anulación Pulsar la tecla AUTO Diematic 3 18/08/06 - 300002742-001-E...
-
Página 11: Régimen Verano
- El ajuste de las válvulas no funciona, si fuera necesario pueden ser manipuladas manualmente. - Se visualiza MANU así como la consigna de la caldera. - Puede seleccionarse esta posición para efectuar el ajuste del quemador. 18/08/06 - 300002742-001-E Diematic 3... -
Página 12: Temperatura De Consigna Calefacción Y Agua Caliente Sanitaria
Si no hay ninguna sonda de agua caliente sanitaria conectada, no tiene ningún efecto pulsar esta tecla. Durante la carga del acumulador de agua caliente sanitaria solar se visualiza el mensaje CARGA SOLAR alternativamente con la fecha y la temperatura caldera. Diematic 3 18/08/06 - 300002742-001-E... -
Página 13: Temperatura De Consigna Piscina O Temperatura De Consigna Del Segundo Acumulador De Acs
Fin del ajuste: Pulsar la tecla AUTO o después de 2 minutos. Ajuste de Temperatura Intervalo de regulación fábrica Funcionamiento piscina AH: Antihielo del 20 ºC primario de la piscina o Confort 0.5 a 39 ºC Funcionamiento ACS 55 ºC 40 °C a 80 °C 18/08/06 - 300002742-001-E Diematic 3... -
Página 14: Selección De Un Programa
5 horas - 22 horas (Ajuste de fábrica) El programa del día actual puede ser visualizado en la barra gráfica mediante la tecla 3 Programa auxiliar El regulador DIEMATIC 3 integra un programa de la salida auxiliar, personalizable. Programa Día Carga autorizada... -
Página 15: Puesta En Servicio O Rearranque Después De Una Parada Prolongada
A la puesta en tensión de la caldera, si hay conectado un acumulador cuya temperatura sea inferior a 25ºC, se efectuará durante un minuto una purga del intercambiador del acumulador. Si ya se ha efectuado la purga, pulsar la tecla AUTO para interrumpirla. 18/08/06 - 300002742-001-E Diematic 3... -
Página 16: Mensajes - Alarmas
Véase: Control de los parámetros y de las entradas/salidas ambiente. (modo tests) • DEFECTO S.HUMOS Este defecto no tiene incidencia en los modos de funcionamiento. • DEF.S.PISCINA El calentamiento de la piscina es independiente de su temperatura. Diematic 3 18/08/06 - 300002742-001-E... -
Página 17: Ajustes "Usuarios
Anotación (en intervalos de 1/2 hora) del período de temperatura confort o carga del acumulador autorizada (zona oscura) Anotación (en intervalos de 1/2 hora) del período de temperatura reducida o carga del acumulador no autorizada (zona clara) Tecla retorno 18/08/06 - 300002742-001-E Diematic 3... -
Página 18: Mediciones
* La línea o el título sólo se visualiza para las opciones, circuitos o sondas efectivamente conectados. ** El parámetro sólo se lee si la opción bulto AD217 está conectada + Quemador de 2 llamas. Diematic 3 18/08/06 - 300002742-001-E... -
Página 19: Programación De Fábrica
6 a 22 horas Miércoles de 6 a 22 horas Jueves de 6 a 22 horas Viernes de 6 a 22 horas Sábado de 6 a 22 horas Domingo de 6 a 22 horas 18/08/06 - 300002742-001-E Diematic 3... - Página 20 Sin embargo, cada día queda o sondas efectivamente conectados. modificable individualmente a continuación. Al final de la intervención, los datos se memorizan después de 2 minutos o pulsando la tecla AUTO. Diematic 3 18/08/06 - 300002742-001-E...
- Página 21 * La línea o el título sólo se visualiza para las opciones, circuitos o sondas efectivamente conectados. Al final de la intervención, los datos se memorizan después de 2 minutos o pulsando la tecla AUTO. 18/08/06 - 300002742-001-E Diematic 3...
-
Página 22: Regulación
Efectuar este ajuste 2 horas después de la puesta en tensión, cuando la temperatura ambiente está estabilizada. ANTIHIELO AMB...: Antihielo ambiente (Con sonda ambiente) Permite ajustar la temperatura ambiente mantenida en modo antihielo para cada circuito. Diematic 3 18/08/06 - 300002742-001-E... - Página 23 0.5 a 20 ºC *La línea o el título sólo se visualiza para las opciones, circuitos o sondas efectivamente conectados. Al final de la intervención, los datos se memorizan después de 2 minutos o pulsando la tecla AUTO. 18/08/06 - 300002742-001-E Diematic 3...
-
Página 24: Ajustes Del Reloj
MANU: para los países donde el cambio de hora se efectúa en otras fechas o no está en vigor. Al final de la intervención, los datos se memorizan después de 2 minutos o pulsando la tecla AUTO. Diematic 3 18/08/06 - 300002742-001-E... -
Página 25: Ajustes "Instalador
(niveles usuario e instalador) sin modificar los programas horarios, pulsar simultáneamente las teclas y STANDARD. Se visualizará RESET PARAM durante 10 segundos. Esta función no afecta ni a los contadores horarios, ni a los contadores de impulso. 18/08/06 - 300002742-001-E Diematic 3... -
Página 26: Idioma Y Temperaturas Límites
(1) Français - Deutsch - English - Polski - Italiano - Español - Nederlands - Русский Al final de la intervención, se memorizan los datos al cabo de 2 minutos o cerrando la compuerta. Diematic 3 18/08/06 - 300002742-001-E... - Página 27 ANTIHIELO EXT. Por debajo de esta temperatura las bombas funcionan permanentemente y se respetan las temperaturas mínimas de cada circuito. En caso de ajuste NOCHE:PARO, se mantiene la temperatura reducida de cada circuito. 18/08/06 - 300002742-001-E Diematic 3...
-
Página 28: Parámetros Instalador
* La línea o el título sólo se visualiza para las opciones, circuitos Al final de la intervención, se memorizan los datos al cabo de 2 o sondas efectivamente conectados. minutos o cerrando la compuerta. Diematic 3 18/08/06 - 300002742-001-E... -
Página 29: Parámetros Instalador (Continuación)
Temperatura mínima de la caldera (ajuste de fábrica 20 ºC) Temperatura mínima de la caldera (ajuste de fábrica 30 ºC) Temperatura exterior (°C) Temperatura exterior (°C) Temperatura de salida del agua (°C) Temperatura de salida del agua (°C) 18/08/06 - 300002742-001-E Diematic 3... - Página 30 NOCHE:BAJADA. Para los circuitos con sonda ambiente: - NOCHE:PARO está activo cuando la temperatura ambiente es superior a su consigna. - NOCHE:BAJADA está activo cuando la temperatura ambiente es inferior a su consigna. Diematic 3 18/08/06 - 300002742-001-E...
-
Página 31: Varios
* La línea o el título sólo se visualiza para las opciones, circuitos conectada. o sondas efectivamente conectados. Al final de la intervención, se memorizan los datos al cabo de 2 minutos o cerrando la compuerta. 18/08/06 - 300002742-001-E Diematic 3... - Página 32 Ajustar la temperatura máxima de la caldera (MAX. CALD.) a 80°C y prever un dispositivo de mezcla que impida la distribución de agua caliente sanitaria a una temperatura superior a 60°C. Diematic 3 18/08/06 - 300002742-001-E...
-
Página 33: Control De Los Parámetros Y De Las Entradas/Salidas (Modo Tests)
* La línea o el título sólo se visualiza para las opciones, circuitos o sondas efectivamente conectados. ** La línea sólo se muestra para la caldera 1. *** El parámetro sólo se lee si la opción bulto AD217 está conectada. 18/08/06 - 300002742-001-E Diematic 3... - Página 34 Día en el que aparece el mensaje REVISION * La línea o el título sólo se visualiza para las opciones, circuitos o sondas efectivamente conectados. ** El parámetro sólo se lee si la opción bulto AD217 está conectada. Diematic 3 18/08/06 - 300002742-001-E...
-
Página 35: Piezas De Recambio
Para pedir esta pieza de recambio, es indispensable indicar el número de código que figura en la lista, en frente de la referencia de la pieza deseada. Cuadro de mando DIEMATIC 3 con función Titan Active System® para GT 120, GT 220 * únicamente para Suiza DE DIETRICH THERMIQUE S.A.S. - Página 36 Válvula de 3 vías - Bulto FM 48 Sonda de humos - Bulto FM 47 Sonda de agua caliente sanitaria - Bulto AD 212 Diematic 3 18/08/06 - 300002742-001-E...
- Página 37 Versión posterior al 09/2006 Cuadro de mando DIEMATIC 3 completo - Bulto 100001623 FM129 Referencias 1 a 8 y 11 Referencias 13 a 47 Cuadro de mando DIEMATIC 3 completo - CH - Bulto 100001627 FM133 300008220 Conjunto fachada + Trampilla 200001699...
- Página 38 3 vías 200004203 Carta opción 2 llamas 200005049 Inter-carta 300009079 Conector 4 pts V3V 200006060 Conector 4 pts montado TS+BOMBA 200005167 Bolsa fijación 300009082 Conector 2 cont. S.AMB 200004754 Cable quemador 9531-7384 Conector macho 4 contactos Diematic 3 18/08/06 - 300002742-001-E...
- Página 39 18/08/06 - 300002742-001-E Diematic 3...
