INSTALACION ELECTRICA
INSTRUCCIONES GENERALES
1) Los cables para el suministro de energía a la unidad y para los accesorios de control de bajo
voltaje se deben hacer de acuerdo a estas instrucciones, normas IRAM 2092, y todos los códigos y
ordenanzas locales. Toda instalación de cables debe cumplir con los límites de temperatura para
cables (63ºF/35ºC).
2) Los cables de suministro principal de energía y el bajo voltaje deben entrar a la unidad por el
costado. O en algunos modelos y configuraciones de curb, a través del roof-curb y del cuadro de

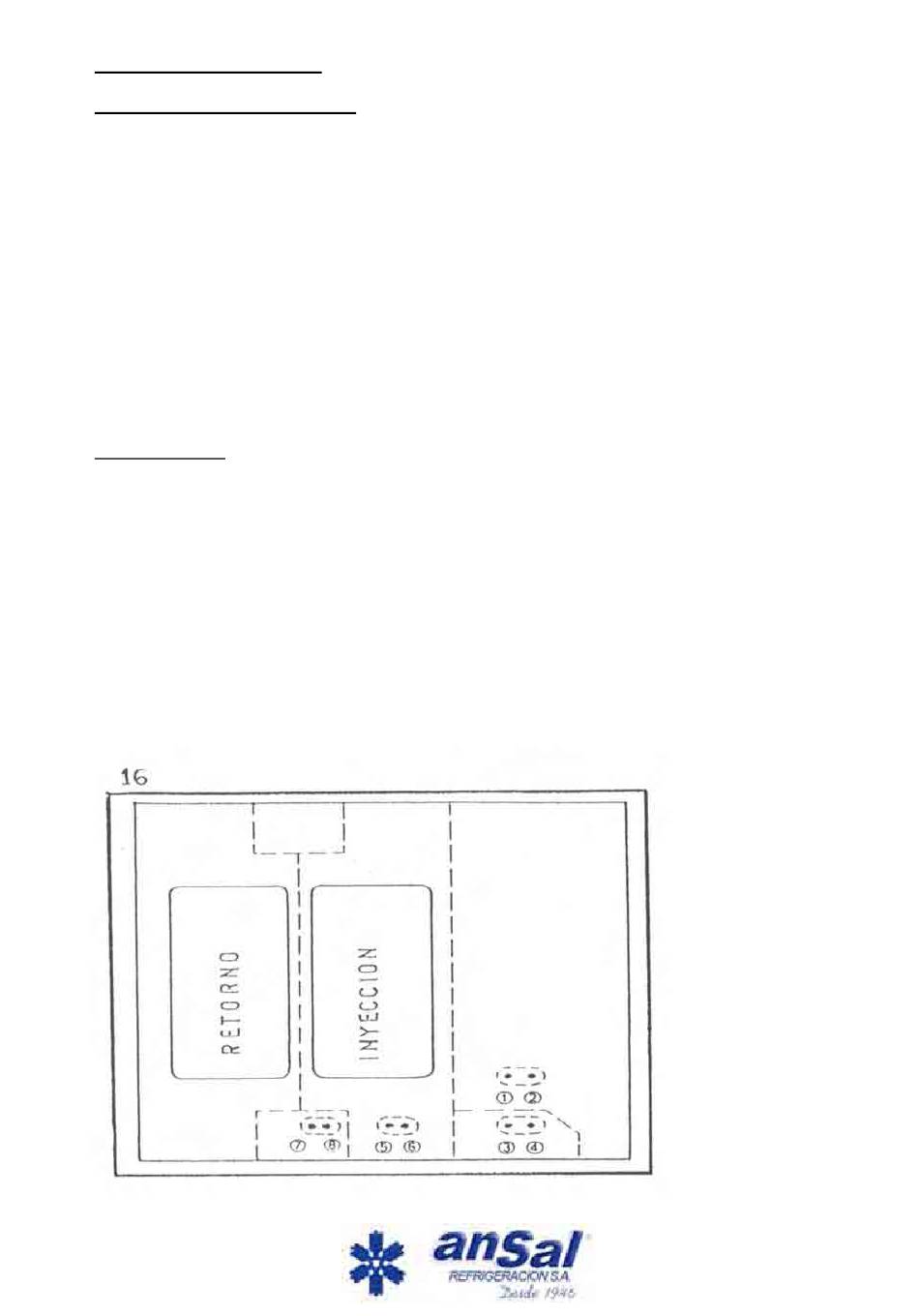

base. Ver en la figura 17 y 18 para la entrada de conexiones eléctricas externas. Ver tabla 4 y figuras
8,9, 20 y 16 para la entrada. De instalar conectores externos deben ser impermeables. Todos los
agujeros en la base de la unidad deben estar sellados (incluyendo los alrededores de las tuercas)
para prevenir filtraciones dentro de la edificación.
3) Se recomienda traer de la vecindad del equipo roof-top una línea independiente de 220V para la
iluminación y herramientas portátiles usadas por el servicio mecánico.
ADVERTENCIA: No manipular las conexiones de fábrica. Las conexiones internas de potencia y de
control de estas unidades están instaladas en fábrica y testadas antes de ser embarcadas.
Contáctese con el representante local si necesita asistencia técnica.
NOTAS:
1) Proteger los cables de bordes filosos. Respetar norma IRAM 2092 y los Códigos y Ordenanzas
locales. No pasar cables a través de paneles de acceso removibles.
2) Las localizaciones 7 y 8 requieren que los cables que salen de la unidad a través de los rieles de
la base, entren a la unidad por la entrada eléctrica externa como muestra la figura 17 y 18. Ver
también la figura 9.
3) Las localizaciones requieren que el cableado sea pasado por detrás de la caja de control. Ver la
figura 10.
PRECAUCION: Los conductos y los accesorios deben ser impermeables para prevenir que el agua
se filtre en la construcción.
