Descripciones generales

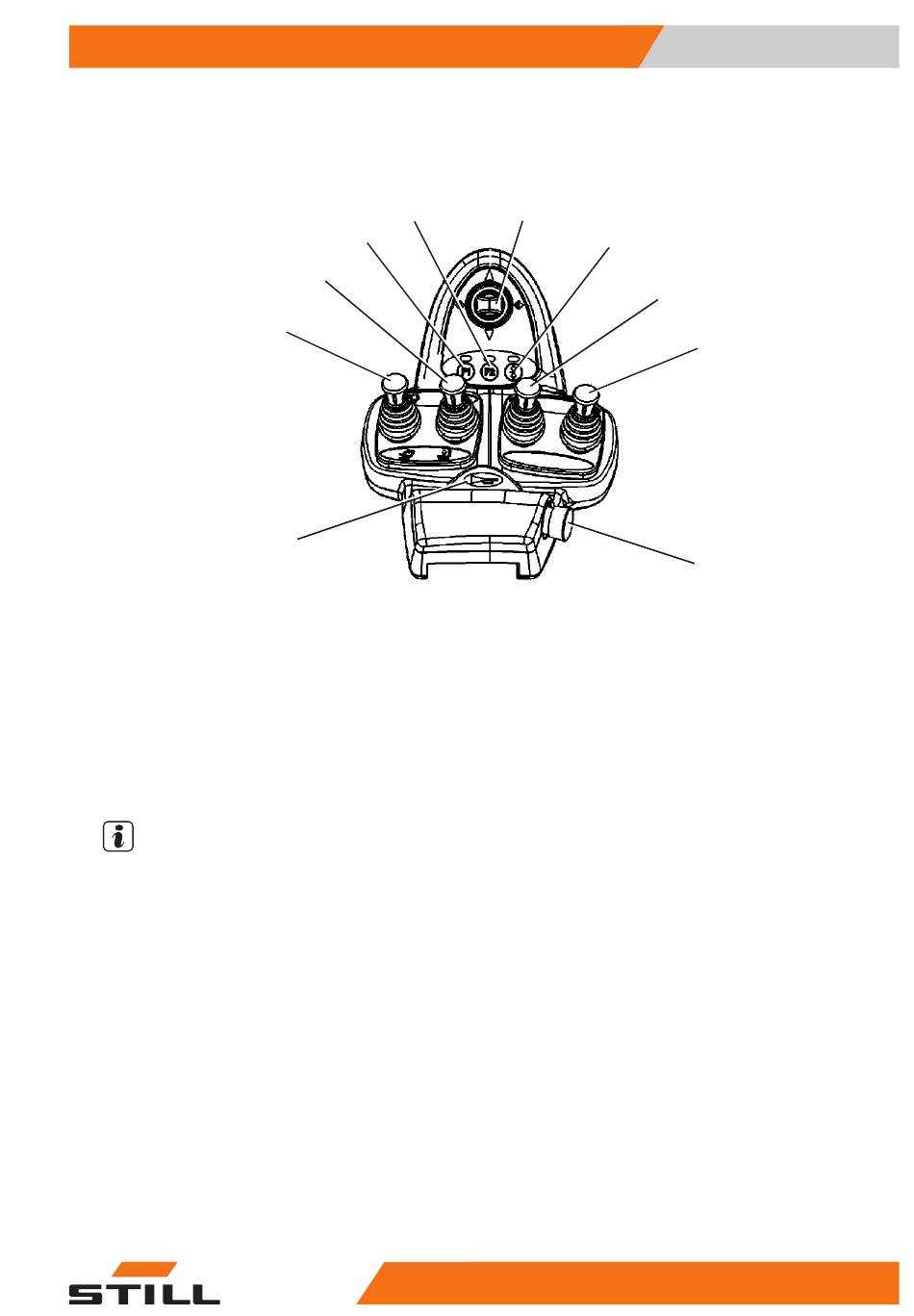

Minipalanca de cuatro vías
1
10
1 Palanca de control de «elevación/bajada»
2 Palanca de control «Inclinación»
3 Tecla de función F1
4 Tecla de función F2
5 Palanca transversal de «dirección de
transmisión/intermitente»
6 Tecla de función de la «5ª función»
NOTA
En función de las especificaciones, distintos
accesorios eléctricos pueden controlarse a
través de las teclas de función (3) y (4). Los
cambios sólo deben ser realizados por el
centro de mantenimiento autorizado.
4
3
2
56358042504 ES - 10/2018
Elementos indicadores y de funcionamiento
5
6
5060_003-088
7 Palanca de control «del sistema hidráulico
auxiliar 1»
8 Palanca de control «del sistema hidráulico
auxiliar 2»
9 Conmutador de parada de emergencia
10 Botón de bocina
7
8
9
3
71
