Terex Genie GTH-4016 R Manual Del Operador página 36

Mayo de 2015
Mandos
GTH 4016 R - 4018 R - 5021 R Fase 3B
21
22
23
24
1

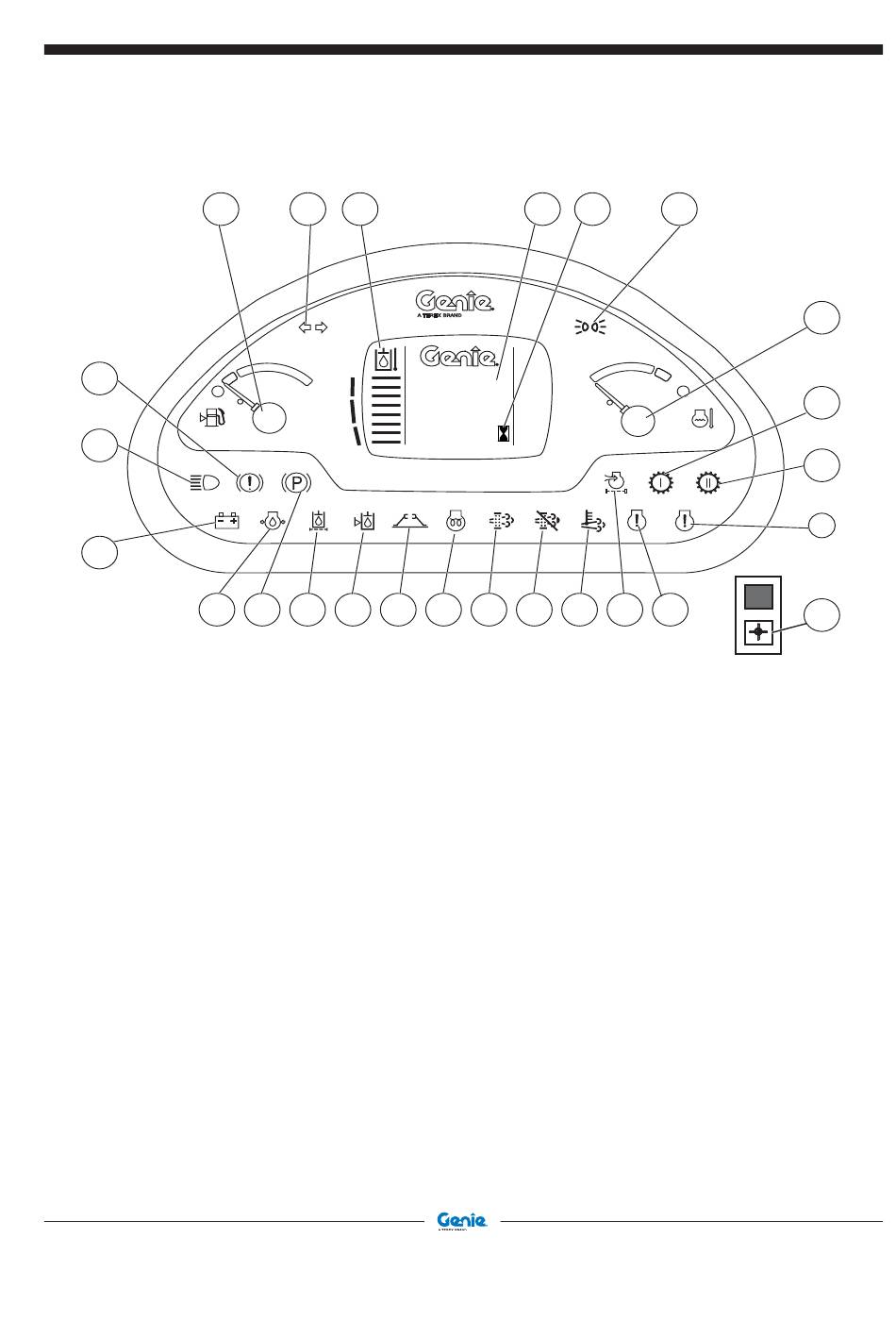

Tablero de instrumentos
1. Indicador de presión baja del aceite del motor
2. Indicador de freno de estacionamiento accionado
3. Indicador de filtro de aceite hidráulico obstruido
4. Indicador de nivel bajo del aceite hidráulico
5. Indicador de estabilizadores bajados
6. Indicador de precalentamiento de bujías
7. Indicador del filtro de partículas diésel (DPF)
8. Indicador de DPF desactivado
9. Indicador de temperatura elevada del sistema
de escape
10. Indicador de filtro de aire del motor obstruido
11. Indicador de alerta de DPF
12. Indicador de fallo grave del motor
13. Indicador de segunda marcha engranada
34

20 19
°c
1230
105
60 000000.0
2 3 4 5
GTH 4016 R - GTH 4018 R - GTH-5021 R
Segunda Edición - Primera Impresión
18 17
engine rpm
6 7 8 9
14. Indicador de primera marcha engranada
15. Luz indicadora de temperatura elevada del
refrigerante del motor
16. Indicador de luces de posición
17. Contador horario
18. Tacómetro
19. Indicador de temperatura elevada del aceite
hidráulico
20. Indicador de intermitente
21. Indicador de nivel de combustible con luz de
combustible bajo
22. Indicador de baja presión de frenos
23. Indicador de luces largas
24. Indicador de bajo voltaje de batería
25. Indicador de nivelación de la máquina
16
10 11
Nº de pieza 57.0009.0628
15
14
13
12
25
