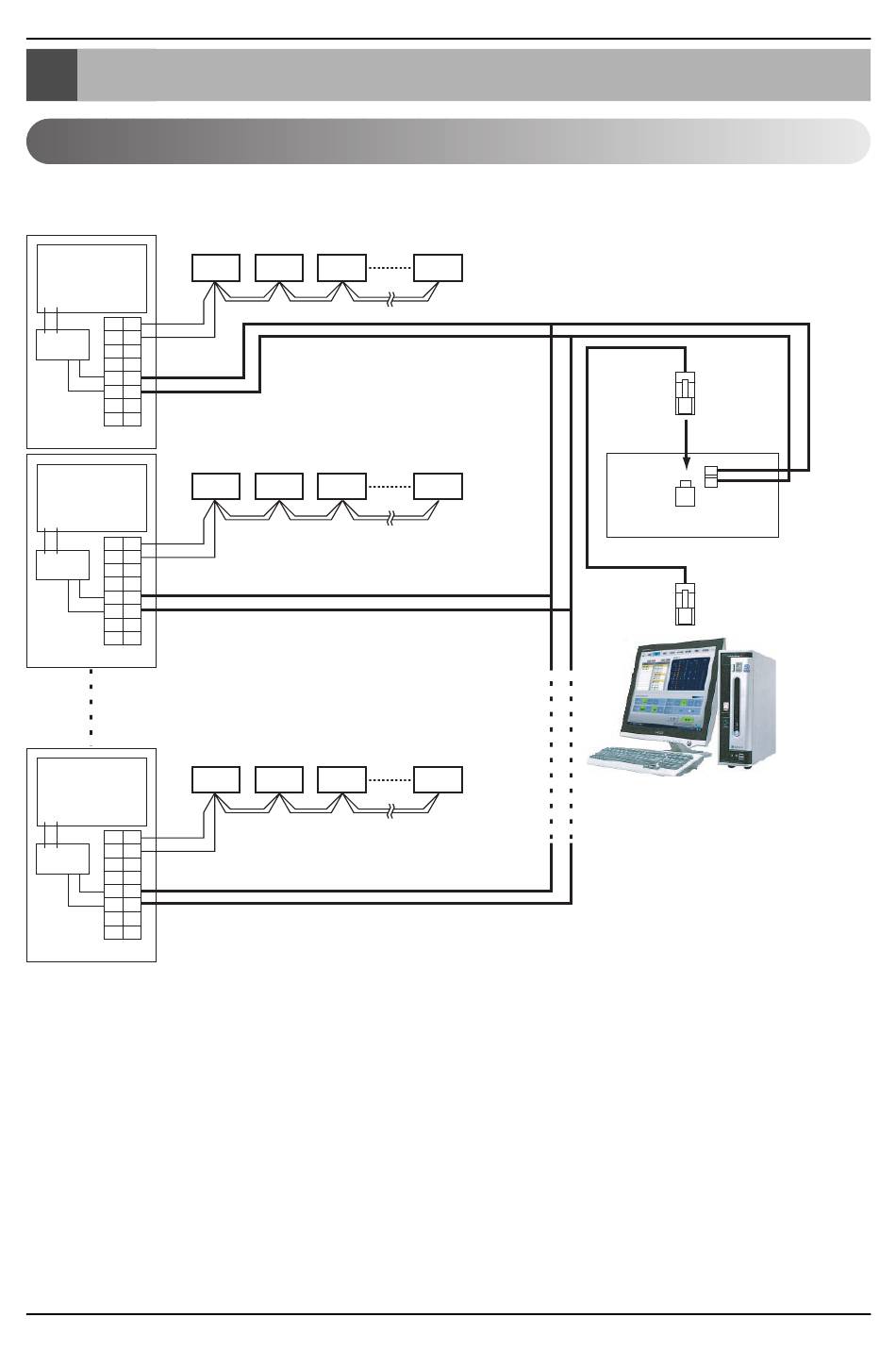

Externer Anschlussschaltplan
Externer Anschlussschaltplan
Multi-V PLUS und MPS-Gerät
- Schließen Sie die Verbindungsleitung gemäß den Angaben im folgenden Anschlussschaltplan an.
Hauptplatine
A A
B B
PI 485
E E
F F
C C
D D
GND GND
VCC VCC
Außengerät 0
Hauptplatine
A A
B B
PI 485
E E
F F
C C
D D
GND GND
VCC VCC
Außengerät 1
Hauptplatine
A A
B B
PI 485
E E
F F
C C
D D
GND GND
VCC VCC
Außengerät 16
Die Anschlüsse A und B werden mit den Innengeräten, und die Anschlüsse C und D mit der
ZNE verbunden.
* Anmerkung: Die Innengeräte-Adressen können entweder über die Kabel- oder die
kabellose Fernbedienung eingestellt werden
4 PC-Zentralsteuerung
Innengeräte
00 01 02
10 11 12
F0 F1 F2
0F
1F
FF
Crossover-
Kabel
BUS A
BUS B
LAN-Anschluss
CNU
(PQNFG14B0)
PC-Zentralsteuerung
