INSTRUCCIONES DE
OPERACIÓN
ba76194s03 07/2018
MultiLab 4010-3W

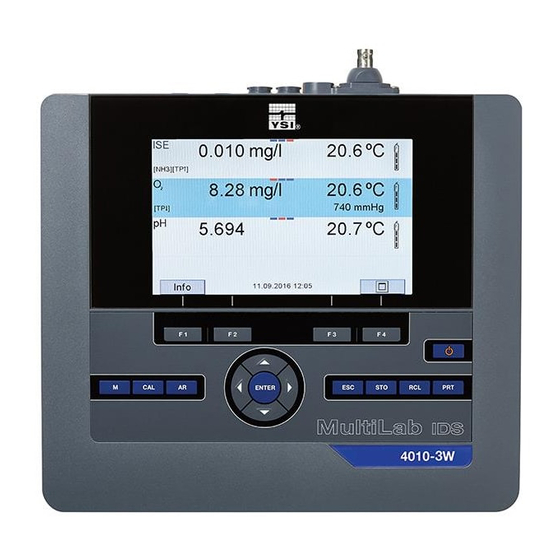

INSTRUMENTO DE MEDICIÓN DIGITAL PARA SENSORES IDS (INALÁMBRICOS)

Publicidad

Tabla de contenido
loading

Manuales relacionados para YSI MultiLab 4010-3W

Resumen de contenidos para YSI MultiLab 4010-3W

  • Página 1 INSTRUCCIONES DE OPERACIÓN ba76194s03 07/2018 MultiLab 4010-3W INSTRUMENTO DE MEDICIÓN DIGITAL PARA SENSORES IDS (INALÁMBRICOS)
  • Página 2 MultiLab 4010-3W La versión actual de las instrucciones de operación lo encuentra Ud. en el internet www.ysi.com. Contacto 1725 Brannum Lane Yellow Springs, OH 45387 USA Tel: +1 937-767-7241 800-765-4974 Email: info@ysi.com Internet: www.ysi.com © Copyright 2018 Xylem Inc. ba76194s03...

  • Página 3: Tabla De Contenido

    MultiLab 4010-3W ........
  • Página 4 Indice MultiLab 4010-3W 5.1.1 Medir el valor pH ........... . 25 5.1.2...
  • Página 5 MultiLab 4010-3W Indice 8.3.6 Calibración punto cero ..........76 8.3.7...
  • Página 6 16 Actualización del firmware ..........140 16.1 Actualización del firmware del instrumento de medición MultiLab 4010-3W ..140 16.2 Actualización del firmware de los sensores IDS .

  • Página 7: Sumario

    El MultiLab 4010-3W ofrece para todos los campos de aplicación máxima comodidad de empleo, confiabilidad y seguridad de medición. El MultiLab 4010-3W le ayuda en el trabajo con las siguientes funciones:  procedimientos de calibración probados  control automático de estabilidad (AR) ...

  • Página 8: Funcionamiento Inalámbrico De Los Sensores Ids

    La combinación de un adaptador IDS con un sensor analógico equivale a un sensor IDS. Con el adaptador YSI 4011 puede Ud. conectar un sensor YSI 5010 de demanda biológica de oxígeno DBO (todas las variantes) al MultiLab 4010-3W en un buje para sensores IDS.

  • Página 9: Reconocimiento Automático Del Sensor

    MultiLab 4010-3W Sumario Escotadura para la El MultiLab 4010-3W posee una escotadura apta para fijar firmemente el adap- tador IDS (4010-2/3 pH Adapter DIN o bien, el 4010-2/3 pH Adapter BNC), instalación del adaptador IDS obtenibles como accesorio. El adaptador IDS substituye en el MultiLab 4010-3W una entrada digital (canal 2) por una conexión para un sensor analógico pH/ U/ISE (enchufe DIN, o bien,...

  • Página 10: Seguridad

    Seguridad MultiLab 4010-3W Seguridad Informaciones sobre la seguridad 2.1.1 Informaciones sobre la seguridad en el manual de instrucciones El presente manual de instrucciones contiene información importante para el trabajo seguro con el instrumento de medición. Lea completamente el manual de instrucciones y familiarícese con el instrumento de medición antes de ponerlo en funcionamiento y al trabajar con él.

  • Página 11: Funcionamiento Seguro

    MultiLab 4010-3W Seguridad Funcionamiento seguro 2.2.1 Uso específico El uso específico del instrumento es unicamente la medición del valor pH, de la reducción, de la conductibilidad y del oxígeno en un ambiente de laboratorio. La utilización de acuerdo a las instrucciones y a las especificaciones técnicas del presente manual de instrucciones es lo específico (vea el párrafo 15 E...

  • Página 12: Puesta En Funcionamiento

     Instrucciones breves de empleo  Manual de instrucciones detallado  CD-ROM Suministro eléctrico El suministro de energía del MultiLab 4010-3W puede ser de las siguientes maneras:  Alimentación a través de la red por medio del transformador de alimenta- ción.

  • Página 13: Enchufar El Transformador De Alimentación

    , página 136). ATOS GENERALES Enchufar el enchufe del transformador de alimentación al MultiLab 4010-3W en el buje correspondiente. Enchufar el transformador de alimentación original en un enchufe de la red que sea fácilmente accesible. El instrumento efectúa un autochequeo de funcionamiento.

  • Página 14: Operación

    Operación MultiLab 4010-3W Operación Principio general del manejo del instrumento 4.1.1 Teclado En el presente manual las teclas están identificadas por paréntesis angulares <..> . El símbolo de tecla (por ejemplo <ENTER>) significa en el manual de instruc- ciones una breve presión (oprimir y soltar). Si la tecla debe ser oprimida prolon- gadamente (oprimir y mantenerla oprimida durante 2 segundos, aprox.), está...

  • Página 15: Display

    9 Softkeys y fecha + hora 4.1.3 Información sobre el estado actual AutoCal Calibración con reconocimiento automático del amortiguador por ejemplo con por ejemplo el juego amortiguador: YSI solución amortiguadora ConCal Calibración con cualquier solución amortiguadora Error Durante la calibración ha habido un error...

  • Página 16: Conexiones Varias

    Conecte al instrumento solamente sensores que no eroguen tensiones o corrientes inadmisibles que pudieran deteriorarlo (> SELV y > circuito con limitación de corriente). Los sensores IDS y los adaptadores IDS de YSI cumplen con es- tos requerimientos. ba76194s03 07/2018...

  • Página 17: Indicación Del Canal

    MultiLab 4010-3W Operación 4.1.5 Indicación del canal El MultiLab 4010-3W administra los sensores enchufados y muestra en que enchufe está conectado cual sensor. Info 01.09.2017 08:00 1 Indicación del canal: Indicación de la posición del enchufe para cada parámetro correspondiente La barra de color rojo muestra para cada sensor conectado, en cual posición (canal) está...

  • Página 18: Representación De Varios Sensores En El Modo 'Medición

    Operación MultiLab 4010-3W 4110 B092500013 más 01.09.2017 08:00 Con [más] visualizar más datos del sensor (configuración). 4110 B092500013 Temperatura man.: 25°C Resolución pH 0.001 Resolución mV Tampón Intervalo calibr. Unid. pendiente mV/pH QSC: desc Versión del software 1.00 01.09.2017 08:00 4.1.7 Representación de varios sensores en el modo 'medición'...

  • Página 19: Conectar El Instrumento

    MultiLab 4010-3W Operación Conectar el instrumento Con <On/Off> conectar el instrumento. El instrumento efectúa un autochequeo de funcionamiento. Enchufar el sensor. El aparato está en condiciones de medir. Info 01.09.2017 08:00 Apagar el instrumento de medición Con <On/Off> desconectar el instrumento.

  • Página 20: Modo De Indicación Del Valor Medido

    Operación MultiLab 4010-3W 4.4.2 Modo de indicación del valor medido En el modo de indicación del valor medido  mediante <><> seleccione uno de los sensores enchufados. El sensor seleccionado aparece con el fondo en colores. Las siguientes acciones y/o menús se refieren al sensor seleccionado ...

  • Página 21: Funciones

    MultiLab 4010-3W Operación General Idioma: Español señal acust.: conec brillantez: Unidad temp.: °C Control estabilidad conec 01.09.2017 08:00  Funciones Las funciones están identificadas por su nombre específico. Las funciones son efectuadas inmediatamente al confirmar con <ENTER>. Ejemplo: indi- car la función Registro cal.

  • Página 22: Ejemplo 1 De Navegación: Asignar El Idioma

    Operación MultiLab 4010-3W 4.4.4 Ejemplo 1 de navegación: Asignar el idioma Presionar la tecla <On/Off>. Aparece el modo de indicación del valor medido. El instrumento se encuentra en modo de medición. Info 01.09.2017 08:00 Con <ENTER_> acceder al menú Archivar & config..

  • Página 23: Ejemplo 2 Para La Navegación: Ajustar La Fecha Y La Hora

    MultiLab 4010-3W Operación Con <><> marcar el sub-menú General. La selección actual aparece enmarcada. Con <ENTER> acceder al sub-menú General. General Idioma: Español señal acust.: conec brillantez: Unidad temp.: °C Control estabilidad conec 01.09.2017 08:00 Con <ENTER> activar el modo de configuración para Idioma.
  • Página 24 Operación MultiLab 4010-3W  identificación de valores medidos archivados en memoria. Verifique a intervalos regulares que el instrumento indique la hora correcta. La fecha y la hora vuelven al valor inicial de fábrica si se cumplen las siguientes condiciones:  cuando falla el suministro eléctrico ...

  • Página 25: Valor Ph

    Así es posible medir sin perturbacio- nes en los siguientes casos:  Mediciones en medios conectados a tierra  Mediciones con varios sensores en un MultiLab 4010-3W y en un medio a ser medido Conectar el sensor IDS-pH al instrumento de medición.
  • Página 26 Valor pH MultiLab 4010-3W Función Hold Con <AR> 'congelar' el parámetro. Aparece la indicación del estado actual [HOLD]. La función HOLD está activada. Ud. puede finalizar en todo momento la función HOLD y la función Control estabilidad mediante <AR> o bien,<M>.

  • Página 27: Medir La Temperatura

    MultiLab 4010-3W Valor pH El período mínimo que transcurre hasta que el valor medido sea evaluado como estable corresponde al intervalo controlado. La duración efectiva es generalmente más larga. 5.1.2 Medir la temperatura Para lograr mediciones del valor pH reproducibles, es imprescindible medir la temperatura de la solución de medición.

  • Página 28: Calibración Ph

     cuando ha caducado el intervalo de calibración 5.2.3 Procedimientos de calibración Con el MultiLab 4010-3W se dispone de 2 procedimientos de calibración:  Calibración automática (AutoCal) El sistema reconoce durante el proceso de calibración automáticamente las soluciones amortiguadoras utilizadas. El sistema aplica automáticamente los valores nominales correspondientes.
  • Página 29 MultiLab 4010-3W Valor pH Cuando en el menú está configurada la calibración de un punto, la calibración finaliza automáticamente después de la medición de la solución tamponada 1, visualizando el registro de calibración. Conectar el sensor pH al instrumento de medición.
  • Página 30 Valor pH MultiLab 4010-3W Esperar a que finalice la medición con control de estabilidad (señal acús- tica, indicación del estado actual [HOLD][AR]) o bien, con <ENTER> aceptar el valor de la calibración. Aparece el display de calibración para la siguiente solución tamponada (indicación de la tensión).

  • Página 31: Efectuar Una Calibración Manual (Concal)

    MultiLab 4010-3W Valor pH Sumergir el sensor en la siguiente solución tamponada. Al medir sin sensor térmico: Ingresar la temperatura de la solución tamponada con <><>. Iniciar la medición con <ENTER>. Se verifica la estabilidad del valor medido (control de estabilidad).
  • Página 32 Valor pH MultiLab 4010-3W Cuando en el menú está configurada la calibración de un punto, la calibración finaliza automáticamente después de la medición de la solución tamponada 1, visualizando el registro de calibración. Conectar el sensor pH al instrumento de medición.
  • Página 33 MultiLab 4010-3W Valor pH Esperar a que finalice la medición con control de estabilidad (señal acústica, indicación del estado actual [HOLD][AR]) o bien, con <ENTER> finalizar el control de estabilidad y aceptar el valor de la cali- bración. Aparece el valor pH de la solución tamponada.
  • Página 34 Valor pH MultiLab 4010-3W ConCal 01.09.2017 08:00 Con <><> ajustar el valor nominal de la solución tamponada corres- pondiente a la temperatura medida. Con <ENTER> aceptar el valor de calibración. Aparece el display de calibración para la siguiente solución tamponada (indicación de la tensión).

  • Página 35: Puntos De Calibración

    MultiLab 4010-3W Valor pH ConCal 01.09.2017 08:00 Con <><> ajustar el valor nominal de la solución tamponada corres- pondiente a la temperatura medida. Con <ENTER> aceptar el valor de calibración. Aparece el display de calibración para la siguiente solución tamponada (indicación de la tensión).

  • Página 36: Datos De Calibración

    Valor pH MultiLab 4010-3W La pendiente puede ser presentada en la unidad de medición mV/ pH o bien, en % (vea la párrafo 10.1.1 C ONFIGURACIÓN PARA MEDI H, página 97). CIONES P 5.2.7 Datos de calibración Después de la calibración, el registro de calibración es transferido automáticamente a la interfase.
  • Página 37 MultiLab 4010-3W Valor pH rado. La evaluación con los datos más malos es tomada como base para el cál- culo. La evaluación aparece en el display y en el registro de calibración. Display El registro de la Punto cero Pendiente [mV/ calibración...

  • Página 38: Control Permanente De Los Valores Medidos (Función Cmc)

    Valor pH MultiLab 4010-3W 5.2.8 Control permanente de los valores medidos (función CMC) El control permanente de los valores medidos (función CMC, Continuous Mea- surement Control) permite evaluar de un vistazo, de manera rápida y segura, el valor medido actual.

  • Página 39: Función Qsc (Control De Calidad Del Sensor)

    MultiLab 4010-3W Valor pH 5.2.9 Función QSC (control de calidad del sensor) Generalidades La función QSC (Quality Sensor Control) es una nueva forma de evaluación respecto a la función para sensores digitales IDS. Esta función evalúa el estado de un sensor IDS- pH de manera individual y en una graduación muy fina.
  • Página 40 Valor pH MultiLab 4010-3W referencia. Para cumplir con las altas exigencias de la primera calibración QSC, la misma debiera ser llevada a cabo durante la puesta en funcionamiento del sensor. Las calibraciones normales correspondientes a sus rangos específicos de medición las lleva a cabo como siempre con sus soluciones patrón habituales.
  • Página 41 MultiLab 4010-3W Valor pH mediciones desea Ud. calibrar con soluciones tamponadas especiales, lo podrá hacer a continuación de manera regular con su propia solución tampo- nada. También al evaluar calibraciones normales se utilizan los valores de referencia determinados con la calibración QSC. En el modo de indicación del valor medido aparece siempre la escala QSC de la función QSC.

  • Página 42: Potencial Redox

    Así es posible medir sin perturbacio- nes en los siguientes casos:  Mediciones en medios conectados a tierra  Mediciones con varios sensores en un MultiLab 4010-3W y en un medio a ser medido Los sensores IDS-Redox no son calibrados. Sin embargo, Ud.
  • Página 43 MultiLab 4010-3W Potencial Redox Para iniciar manualmente la función Control estabilidad, tiene que estar acti- vada la función HOLD. Función Hold Con <AR> 'congelar' el parámetro. Aparece la indicación del estado actual [HOLD]. La función HOLD está activada. Ud. puede finalizar en todo momento la función HOLD y la función Control estabilidad mediante <AR>...

  • Página 44: Medir El Potencial Redox Relativo

    Potencial Redox MultiLab 4010-3W valo controlado son estables. Parámetro o magni- Intervalo Estabilidad en el inter- tud de medición valo ∆ : mejor ± 0,3 mV Potencial Redox 15 segundos ∆ : mejor 0,5 °C Temperatura 15 segundos El período mínimo que transcurre hasta que el valor medido sea evaluado como estable corresponde al intervalo controlado.

  • Página 45: Medir La Temperatura

    MultiLab 4010-3W Potencial Redox 01.09.2017 08:00 Info AutoRead La función Control estabilidad verifica si los valores medidos durante el inter- valo controlado son estables. Parámetro o mag- Intervalo Estabilidad en el intervalo nitud de medición ∆ : mejor ± 0,3 mV...

  • Página 46: Concentración De Iones

    Así es posible medir sin perturbacio- nes en los siguientes casos:  Mediciones en medios conectados a tierra  Mediciones con varios sensores en un MultiLab 4010-3W y en un medio a ser medido Los electrodos ion-selectivos mal calibrados entregan resultados falseados e incorrectos.
  • Página 47 MultiLab 4010-3W Concentración de iones 01.09.2017 08:00 Control de estabili- La función control de estabilidad (AutoRead) verifica continuamente la estabi- dad (AutoRead) lidad de la señal de medición. La estabilidad de la señal tiene influencia deci- & Función HOLD siva sobre la reproducibilidad del valor medido.

  • Página 48: Medir La Temperatura

    Concentración de iones MultiLab 4010-3W Ud. puede finalizar prematuramente y en todo momento la función Control estabilidad a mano por medio de <ENTER>. Si Ud. finaliza prematuramente la función Control estabilidad, los datos de medi- ción actuales son transferidos sin la información AutoRead a la interfase.
  • Página 49 MultiLab 4010-3W Concentración de iones El instrumento reconoce si el sensor conectado es el correcto y conecta auto- máticamente al modo de medición de la temperatura. En la indicación de la temperatura reconoce Ud. que tipo de medición de tem- peratura está...

  • Página 50: Calibración

    Concentración de iones MultiLab 4010-3W Calibración 7.2.1 ¿Calibración, para que? Las cadenas de medición ion-selectivas envejecen y su funcionamiento depende de la temperatura. Y con ello cambia la pendiente. En consecuencia, el instrumento indica un valor erróneo, inexacto. Con la calibración es determi- nada la curva de calibración del electrodo, siendo archivada en la memoria del...
  • Página 51 MultiLab 4010-3W Concentración de iones Estándar 01.09.2017 08:00 Enjuagar escrupulosamente la cadena de medición con agua destilada. Sumergir la cadena de medición en la solución estándar 1. Al calibrar sin sensor de temperatura:  Determinar la temperatura de la solución estándar con un termóme- tro.
  • Página 52 Concentración de iones MultiLab 4010-3W Estándar 01.09.2017 08:00 Continuar con la Enjuagar escrupulosamente la cadena de medición con agua desti- calibración de dos lada. puntos Sumergir la cadena de medición en la solución estándar 2. Al calibrar sin sensor de temperatura: ...

  • Página 53: Estándares De Calibración

    MultiLab 4010-3W Concentración de iones Estándar 01.09.2017 08:00 Con <ENTER> continuar con la calibración de 3 puntos. o bien, Con <M> finalizar la calibración como calibración de dos puntos. Aparecen los nuevos valores de calibración. Continuar con la Repita los pasos 12 al 17 en forma análoga con la tercera y, en caso dado, con calibración de tres...

  • Página 54: Datos De Calibración

    Concentración de iones MultiLab 4010-3W La exactitud de medición depende, entre otros factores, de las soluciones patrón elegidas. Por lo tanto, las soluciones patrón seleccionadas debieran cubrir el valor previsto en la siguiente medición de la concentración. Si la tensión medida de la cadena de medición se encuentra fuera del rango de calibración, aparece la advertencia [ISEErr].
  • Página 55 MultiLab 4010-3W Concentración de iones Evaluación de la El instrumento evalúa automáticamente la calibración después que la misma calibración ha sido llevada a cabo. Dis- Registro Evaluación de la calibración Valor de la pendiente play de cali- [mV]V bración Muy buena 50,0 ...

  • Página 56: Seleccionar El Método De Medición

    Concentración de iones MultiLab 4010-3W Seleccionar el método de medición Los siguientes métodos son soportados:  Adición estándar  Sustracción estándar  Adición muestra  Sustracción muestra  Adición valor blanco Conectar la cadena de medición de una vara tipo ISE al instrumento.

  • Página 57: Adición Estándar

    MultiLab 4010-3W Concentración de iones 7.3.1 Adición estándar En el procedimiento "Adición estándar" se añade una cantidad conocida de solución estándar a una muestra. En base al cambio del potencial se calcula la concentración de iones de la muestra. Seleccionar el método de medición (vea el párrafo 7.3 S ELECCIONAR EL , página 56).
  • Página 58 Concentración de iones MultiLab 4010-3W Con <><> y <ENTER> ingresar los valores del volumen de la muestra (Volumen muestra) y el volumen de la solución ISA/TISAB (Vol. ISA/TISAB). Con <><> seleccionar continua y con <ENTER> iniciar la medi- ción. Al término de la medición aparece una ventana para ingresar datos.

  • Página 59: Sustracción Estándar

    MultiLab 4010-3W Concentración de iones 7.3.2 Sustracción estándar El procedimiento "sustracción estándar" consiste en añadir a la muestra una cantidad conocida de solución estándar (a modo de agente secuestrante (for- mador de complejos) o de precipitante, lo que reduce la concentración de iones.
  • Página 60 Concentración de iones MultiLab 4010-3W Enjuagar escrupulosamente la cadena de medición con agua desti- lada. Sumergir la cadena de medición en la muestra. Con <><> y <ENTER> ingresar los valores del volumen de la muestra (Volumen muestra) y el volumen de la solución ISA/TISAB (Vol.

  • Página 61: Adición Muestra

    MultiLab 4010-3W Concentración de iones En caso dado iniciar con <ENTER> la medición de otras muestras. Repetir los pasos 6 - 15 con todas las muestras. Con <M> finalizar la medición con este método. Aparece una advertencia con confirmación. Con <><> seleccionar si.
  • Página 62 Concentración de iones MultiLab 4010-3W Adición muestra Sumergir sensor en estándar Volumen estándar 100.0 ml Conc. estándar 1.0 mg/l Vol. ISA/TISAB 1.0 ml continua 01.09.2017 08:00 Preparar el estándar. En caso dado agregar la solución ISA/TISAB al estándar. Enjuagar escrupulosamente la cadena de medición con agua desti- lada.

  • Página 63: Sustracción Muestra

    MultiLab 4010-3W Concentración de iones Adición muestra 01.09.2017 08:00 En caso dado iniciar con <ENTER> la medición de otras muestras. Repetir los pasos 6 - 14 con todas las muestras. Con <M> finalizar la medición con este método. Aparece una advertencia con confirmación.
  • Página 64 Concentración de iones MultiLab 4010-3W En caso dado, con <><> y <ENTER> configurar el tipo de ion para el estándar (Tipo ion). Cuando se selecciona el tipo de iones que se pueden autodefinir (ION): Con <><> y <ENTER> ajustar la valoración (Valencia) y el peso molar (Masa molal) del ion en la solución estándar.
  • Página 65 MultiLab 4010-3W Concentración de iones Con <><> y <ENTER> ingresar los valores del volumen de la solu- ción estándar (Volumen estándar), la concentración de la solución estándar (Conc. estándar) y el volumen de la solución ISA/TISAB (Vol. ISA/TISAB). Con <><> seleccionar continua y con <ENTER> iniciar la medi- ción.

  • Página 66: Adición Del Estándar Con Corrección Del Valor En Blanco (Adición Valor Blanco)

    Concentración de iones MultiLab 4010-3W 7.3.5 Adición del estándar con corrección del valor en blanco (Adición valor blanco) El procedimiento "Adición valor blanco" (adición estándar con corrección del valor en blanco) consiste en añadir a la muestra una cantidad determinada de solución estándar en dos pasos.
  • Página 67 MultiLab 4010-3W Concentración de iones Enjuagar escrupulosamente la cadena de medición con agua destilada. Sumergir la cadena de medición en la muestra preparada con la solu- ción de valor en blanco. Con <><> y <ENTER> ingresar los valores del volumen de la muestra (Volumen muestra), el volumen de la solución ISA/TISAB (Vol.

  • Página 68: Oxígeno

    Así es posible medir sin perturbacio- nes en los siguientes casos:  Mediciones en medios conectados a tierra  Mediciones con varios sensores en un MultiLab 4010-3W y en un medio a ser medido Conectar el sensor de oxígeno IDS al instrumento.
  • Página 69 ONFIGURACIÓN PARA , página 104). MEDICIONES DEL OXÍGENO Corrección de la pre- El sensor de presión atmosférica integrado del MultiLab 4010-3W mide la sión atmosférica presión atmosférica actual. (Función Saturación Al calibrar, el instrumento aplica automáticamente la corrección de la presión local) atmosférica.

  • Página 70: Medir La Temperatura

    Oxígeno MultiLab 4010-3W Control estabilidad Con <ENTER> activar la función Control estabilidad. Mientras el sistema no evalúe el valor medido como estable, se verá la indicación [AR]. Aparece una barra indicadora del progreso y la indica- ción del parámetro parpadea.

  • Página 71: Fdo Check (Verificación Del Fdo 4410)

    MultiLab 4010-3W Oxígeno FDO Check (verificación del FDO 4410) La verificación del sensor se hace en aire saturado de vapor de agua dentro del recipiente de control, verificación y almacenamiento FDO Check. 8.2.1 ¿Para qué verificar? Con el FDO Check (verificación) puede Ud. determinar fácilmente si es nece- sario limpiar o bien, calibrar el sensor de oxígeno FDO 4410.

  • Página 72: Evaluación

    Oxígeno MultiLab 4010-3W [L][t90= 30 s] 01.09.2017 08:00 Iniciar la medición con <ENTER>. Se verifica la estabilidad del valor medido (control de estabilidad). Aparece la indicación del estado actual [AR]. Parpadea la magnitud de medición. Esperar a que finalice la medición con control de estabilidad (señal acús- tica, indicación del estado actual [HOLD][AR]) o bien, con <ENTER>...

  • Página 73: Calibración

     después de una Calibración punto cero. 8.3.3 Procedimientos de calibración Con el MultiLab 4010-3W se dispone de 2 procedimientos de calibración:  La calibración en aire saturado de vapor de agua.  Calibración a través de una medición comparativa (por ejemplo titración de Winkler según DIN EN 25813 o bien, ISO 5813).
  • Página 74 Oxígeno MultiLab 4010-3W sumergido en el agua. Para la calibración del FDO 4410 utilice el recipiente de control, verificación y almacenamiento FDO Check. La esponja en el reci- piente de control debe estar húmeda (pero no mojada). Proceda de la siguiente manera para calibrar el sensor de oxígeno: Conectar el sensor de oxígeno al instrumento de medición.

  • Página 75: Calibración Por Medio De Una Medición Comparación (Por Ejemplo Titración De Winkler)

    MultiLab 4010-3W Oxígeno 8.3.5 Calibración por medio de una Medición comparación (por ejemplo titración de Winkler) Durante el procedimientos de calibración Medición comparación el parámetro medido del sensor es adaptado a través de un factor de corrección al valor nominal de una solución de comparación. El factor de corrección actual está...

  • Página 76: Calibración Punto Cero

    Oxígeno MultiLab 4010-3W Con <><> configurar el parámetro medido de tal manera que el valor visualizado corresponda al valor nominal (al valor de la medición comparativa). A continuación aceptar este valor adaptado mediante <ENTER>. El instrumento cambia al modo de indicación del valor medido.

  • Página 77: Datos De Calibración

    MultiLab 4010-3W Oxígeno 01.09.2017 08:00 Iniciar la medición con <ENTER>. Se verifica la estabilidad del valor medido (control de estabilidad). Aparece la indicación del estado actual [AR]. Parpadea la magnitud de medición. Esperar a que finalice la medición con control de estabilidad (señal acústica, indicación del estado actual [HOLD][AR]).
  • Página 78 Oxígeno MultiLab 4010-3W Opción Configuraci Explicación ón/función Calibración / Muestra los registros de calibración. Memoria calibra- Otras opciones:  Con <><> puede Ud. hojear por los registros de cali- ción / Visualizar bración.  Con <PRT> transfiere Ud. el registro de calibración visua-...

  • Página 79: Medir Con Métodos

    Evaluación de la Display El registro de la calibración calibración ProO- BOD, 4100 ProBOD YSI 5010 con 4011 Adapter Diagnóstico y corrección de fallas (vea el párrafo 14 D IAGNÓSTICO Y CORREC , página 129) CIÓN DE FALLAS Registro de calibra- CALIBRACION Ox ción (ejemplo)

  • Página 80: Seleccionar El Método E Iniciar La Medición

    Oxígeno MultiLab 4010-3W Sensores Sensor de oxígeno adecuados para la medición con métodos:  ProOBOD  4100 ProBOD  5010Con 4011 Adapter Fórmula para el cálculo de los valo- − 3600 ⋅ ⋅ START total TEST sample SOUR = β...

  • Página 81: Editar La Configuración Para El Método De Medición

    MultiLab 4010-3W Oxígeno Con <><> seleccionar un método y con <ENTER> confirmar. Calibración Salinidad Método SOUR Aplicar método Reiniciar Presion atm. = 760 mmHg 01.10.2017 08:00 Con <><> marcar Aplicar método y con <ENTER> confirmar. En el display aparece la ventana inicial correspondiente al método.

  • Página 82: Our (Oxygen Uptake Rate)

    Oxígeno MultiLab 4010-3W Opción Configura- Explicación ción posi- Tiempo máximo 1 ... 15 ... 60 Configurar el tiempo máximo de duración de la medición (en minutos) La medición termina automática- mente una vez que ha transcurrido el tiempo máximo. Min O2 inicio 0 ...
  • Página 83 15 segundos a la interfase USB-B. Transmisión durante Device;Device serial;ID;Date/Time;Value;Unit;Mode;Value2;Unit2;Mo- la medición de2;Measurement;Calibration;Additional;Sensor;Sensor serial 4010-3W; 17310964;;06.13.2018 11:34:31; --- ;mg/l/h;OUR; 7.54;mg/ l;Ox;N/A;N/A; 23.7 °C;YSI 4011 Adapter;17371097; 4010-3W; 17310964;;06.13.2018 11:34:46;1.00;mg/l/h;OUR; 7.54;mg/ l;Ox;N/A;N/A; 23.7 °C;YSI 4011 Adapter;17371097; 4010-3W; 17310964;;06.13.2018 11:35:01;1.15;mg/l/h;OUR; 7.53;mg/ l;Ox;N/A;N/A; 23.7 °C;YSI 4011 Adapter;17371097;...
  • Página 84 Oxígeno MultiLab 4010-3W PROCESO FINALIZADO 01.09.2017 08:00 Iniciar En caso dado, con <ENTER> adaptar la configuración (vea el párrafo 8.4.3 E , página DITAR LA CONFIGURACIÓN PARA EL MÉTODO DE MEDICIÓN 81). Editar datos de Con <STO> acceder a los datos de medición para guardarlos y editar- medición y guardar-...

  • Página 85: Sour (Specific Oxygen Uptake Rate)

    MultiLab 4010-3W Oxígeno Con <ENTER> editar la configuración del método. o bien, Con <STO> guardar nuevamente los datos de medición. o bien, Con <PRT> transferir el registro protocolado a la interfase. o bien, Con <F1>/[Iniciar] iniciar una nueva medición. o bien, Con <M>...
  • Página 86 Oxígeno MultiLab 4010-3W Transmisión durante Device;Device serial;ID;Date/Time;Value;Unit;Mode;Value2;Unit2;Mo- la medición de2;Measurement;Calibration;Additional;Sensor;Sensor serial 4010-3W;17310964;;06.13.2018 11:29:30; --- ;mg/h/g;SOUR;7,66;mg/ l;Ox;N/A;N/A;23.7 °C;YSI 4011 Adapter;17371097 4010-3W;17310964;;06.13.2018 11:29:45;1,32;mg/h/g;SOUR;7,65;mg/ l;Ox;N/A;N/A;23.7 °C;YSI 4011 Adapter;17371097 4010-3W;17310964;;06.13.2018 11:30:00;1,38;mg/h/g;SOUR;7,64;mg/ l;Ox;N/A;N/A;23.7 °C;YSI 4011 Adapter;17371097 4010-3W;17310964;;06.13.2018 11:30:15;1,59;mg/h/g;SOUR;7,63;mg/ l;Ox;N/A;N/A;23.7 °C;YSI 4011 Adapter;17371097 4010-3W;17310964;;06.13.2018 11:30:30;1,67;mg/h/g;SOUR;7,62;mg/ l;Ox;N/A;N/A;23.7 °C;YSI 4011 Adapter;17371097 etc...

  • Página 87: Memoria De Datos De Medición Para Mediciones Our/Sour

    MultiLab 4010-3W Oxígeno Guardar Guardar Cancelar 01.09.2017 08:00 1 Parámetro medido Concentración (mg/l) en el tiempo de refe- rencia (4) 2 Temperatura de referencia (° C) 3 Parámetro medido SOUR (mg/h/g) en el tiempo de referencia 4 Tiempo de referencia (sec) 5 Tiempo de ensayo (sec) Con <><>...
  • Página 88 Oxígeno MultiLab 4010-3W  desde una pantalla de medición, a través de <ENTER_> (Archivar & con- fig.)/ Memoria / OUR/SOUR.  desde una ventanilla de medición para un método, a través de <RCL>. Gestión de memoria La gestión de la memoria de datos de medición es idéntica a la gestión de todas las memorias de datos (vea el párrafo 11 A...

  • Página 89: Conductibilidad

    Así es posible medir sin perturbacio- nes en los siguientes casos:  Mediciones en medios conectados a tierra  Mediciones con varios sensores en un MultiLab 4010-3W y en un medio a ser medido Conectar el sensor de conductibilidad al instrumento de medición.
  • Página 90 Conductibilidad MultiLab 4010-3W Control de estabili- La función control de estabilidad (AutoRead) verifica continuamente la estabi- dad (AutoRead) lidad de la señal de medición. La estabilidad de la señal tiene influencia deci- & Función HOLD siva sobre la reproducibilidad del valor medido.

  • Página 91: Medir La Temperatura

    MultiLab 4010-3W Conductibilidad Con <ENTER> iniciar otra medición con control de estabilidad. o bien, Con <AR> o bien <M> liberar el parámetro 'congelado'. Desaparece la indicación del estado [AR]. El display cambia a la repre- sentación anterior. Criterios de un valor La función Control estabilidad verifica si los valores medidos durante el inter-...

  • Página 92: Calibración

     cuando ha caducado el intervalo de calibración 9.3.3 Procedimientos de calibración Con el MultiLab 4010-3W se dispone de 2 procedimientos de calibración:  Determinar la constante celular Calibración con el estándar de verificación y calibración 0,01 mol/l KCl (1413 µS/cm @25 °C)

  • Página 93: Determinar La Constante Celular (Calibración Con El Estándar De Verificación Y Calibración)

    MultiLab 4010-3W Conductibilidad Los procedimientos de calibración aplicables dependen del sensor de conduc- tibilidad utilizado. El menú de configuración de la medición visualiza automáti- camente sólo aquellas configuraciones y procedimientos de calibración disponibles para el sensor en cuestión. En el display no aparece ningún símbolo del sensor para aquellos sensores de conductibilidad, para los cuales se ha configurado una constante celular.

  • Página 94: Configurar La Constante Celular (Calibración Con Cualquier Estándar De Verificación Y Calibración De Su Preferencia)

    Conductibilidad MultiLab 4010-3W 01.09.2017 08:00 Sumergir el sensor de conductibilidad en el estándar de verificación y calibración (por ejemplo 4310: 0,01 mol/l KCl (1413 µS/cm @ 25 °C)). Iniciar la medición con <ENTER>. Se verifica la estabilidad del valor medido (control de estabilidad).

  • Página 95: Datos De Calibración

    MultiLab 4010-3W Conductibilidad Seleccionar la configuración de la constante celular (4310: Menú Tipo: man y Const.celul. man. 4320: Menú Const.celular) En el renglón de indicación del estado aparece el valor medido actual de la conductibilidad. Configurar la compensación de temperatura y la temperatura de referen- cia adecuadas al estándar de verificación y calibración.
  • Página 96 Conductibilidad MultiLab 4010-3W Opción Configuración Explicación /función Calibración / Muestra los registros de calibración. Memoria calibración / Otras opciones:  Con <><> puede Ud. hojear por los registros de Visualizar calibración.  Con <PRT> transfiere Ud. el registro de calibración...

  • Página 97: Configuración

    MultiLab 4010-3W Configuración Configuración 10.1 Configuración de medición pH 10.1.1 Configuración para mediciones pH La configuración se encuentra en el menú de configuración de calibración y medición para la medición del pH/ del potencial Redox. Para acceder a estos datos, visualizar el parámetro deseado encontrándose en el modo de indica- ción del valor medido y oprimir la tecla <ENTER>.
  • Página 98 Configuración MultiLab 4010-3W Opción Configura- Explicación ción posible QSC / Calibración de Inicia la calibración de control con soluciones tamponadas control QSC. Esta opción sólo es disponible si ya se ha llevado a cabo una primera calibración con el sensor IDS enchufado...

  • Página 99: Juegos Tampón Para La Calibración

    MultiLab 4010-3W Configuración Opción Configura- Explicación ción posible Control del límite/ -2 ... 20 Límite inferior del rango, que al ser sobrepasado hacia Control del pH/conec/ abajo origina una información para la interfase USB-B pH límite inferior (USB Device, por ejemplo ordenador / computador PC) o bien, para la interfase USB-A (USB Host, por ejemplo impresora USB).
  • Página 100 Configuración MultiLab 4010-3W Juego tampón * Valores 2,000 25 °C Amortiguador técnico 4,010 7,000 10,011 Merck 1* 4,000 20 °C 7,000 9,000 Merck 2 * 1,000 20 °C 6,000 8,000 13,000 Merck 3 * 4,660 20 °C 6,880 9,220 Merck 4 * 2,000 20 °C...
  • Página 101 MultiLab 4010-3W Configuración Juego tampón * Valores Baker * 4,006 25 °C 6,991 10,008 Metrohm * 3,996 25 °C 7,003 8,999 Beckman * 4,005 25 °C 7,005 10,013 Hamilton Duracal * 4,005 25 °C 7,002 10,013 Precisa * 3,996 25 °C...

  • Página 102: Intervalo De Calibración

    Configuración MultiLab 4010-3W 10.1.3 Intervalo de calibración La evaluación de la calibración es presentada en el display como símbolo del sensor. Después de haber activado la función QSC, el símbolo del sensor es sustituido por la escala QSC (vea el párrafo 5.2.9 F QSC ( UNCIÓN...

  • Página 103: Configuración De Medición Ise

    MultiLab 4010-3W Configuración 10.3 Configuración de medición ISE Ud. encuentra las configuraciones en el menú de medición de la medición ISE. Para acceder al menú, encontrándose en la indicación del valor medido, acti- var la ventana de medición y oprimir brevemente la tecla <ENTER>. Después de haber finalizado la configuración de todos los parámetros, cambiar al modo...

  • Página 104: Configuración De Medición Oxi

    Configuración MultiLab 4010-3W Opción Configuración posible Explicación Configuración ISE/ 0.001 ... 9.999 g/ml, o Densidad ajustable de la solución de medición Densidad bien kg/l (sólo en Unidad: mg/kg, ppm, %) Método Adición estándar Seleccionar los métodos de medición disponi- Sustracción estándar bles.
  • Página 105 MultiLab 4010-3W Configuración Opción Configuración posible Explicación Calibración / Medición conec Permite adaptar el parámetro con ayuda de comparación desc una medición de referencia, por ejemplo la titración de Winkler. Para más detalles, vea el párrafo 8.3 C ALIBRA , página 73.

  • Página 106: Ingresar Los Coeficiente Del Casquete (Proobod)

    Configuración MultiLab 4010-3W Opción Configuración posible Explicación Resolución Ajustar una resolución alta o baja. (sólo para ProOBOD) La resolución configurada se guarda por sepa- rado para cada parámetro. Tiempo respuesta t90 30 ... 300 s Tiempo de reacción del filtro de señales (en (sólo para FDO 4410)

  • Página 107: Configuración De Medición Cond

    MultiLab 4010-3W Configuración 10.5 Configuración de medición Cond 10.5.1 Configuración de los sensores conductímetros IDS La configuración para el parámetro conductibilidad se encuentra en el menú. Para acceder a estos datos, visualizar el parámetro deseado encontrándose en el modo de indicación del valor medido y oprimir la tecla <ENTER>. Des- pués de haber finalizado la configuración de todos los parámetros, cambiar al...
  • Página 108 Configuración MultiLab 4010-3W Menú de Opción Configura- Explicación configuración 4310 ción posible Tipo Célula de medición utilizada Células de medición, para las cuales se ha determinado su constante celu- lar por calibración con el estándar de control KCl (1413 µS/cm @25 °C).

  • Página 109: Configuraciones Independientes Del Sensor

    MultiLab 4010-3W Configuración Opción Configura- Explicación ción posible Temp. comp. (TC) / Procedimiento para la compensación Método de temperatura (vea el párrafo 9.2 desc OMPENSACIÓN DE TEMPERATURA página 91). Esta configuración está sólo disponi- ble para los parámetros conductibili- dad (ϰ) y Resistividad específica (ρ).

  • Página 110: Memoria

    , página 114 encuentra Ud. RCHIVAR EN MEMORIA información detallada referente a las funciones de almacena- miento del MultiLab 4010-3W. 10.6.3 Control estabilidad automática La función Control estabilidad automática verifica permanentemente la estabi- lidad de la señal de medición. La estabilidad de la señal tiene influencia deci- siva sobre la reproducibilidad del valor medido.

  • Página 111: Refijar (Reset)

    MultiLab 4010-3W Configuración La magnitud de medición parpadea en el display,  en el momento en que el parámetro abandona el rango de estabilidad  al alternar entre los parámetros con <M>  cuando el Control estabilidad automático está desconectado.
  • Página 112 Configuración MultiLab 4010-3W La configuración de los sensores es reajustada a los valores iniciales de fábrica con la opción Reiniciar del menú de configuración de calibración y medición. Para acceder a estos datos, visualizar el parámetro deseado encon- trándose en el modo de indicación del valor medido y oprimir la tecla <ENTER>.

  • Página 113: Refijar La Configuración Del Sistema

    MultiLab 4010-3W Configuración jadas a los valores ajustados de fábrica, por medio de la función Reiniciar: Configuración Valor ajustado de fábrica Intervalo calibr. 150 d ϰ Parámetro o magnitud de medi- ción Constante celular (c) según la célula de medición conec-...

  • Página 114: Archivar En Memoria

    Archivar en memoria MultiLab 4010-3W Archivar en memoria Ud. puede guardar los valores medidos (los conjuntos de datos):  archivar manualmente en memoria (vea el párrafo 11.1 A RCHIVAR EN MEMO , página 114) RIA MANUALMENTE  archivar automáticamente en memoria a intervalos regulares, vea el párrafo 11.2 A...
  • Página 115 MultiLab 4010-3W Archivar en memoria por ejemplo impresora USB): Configurar la fun- Presionar la tecla <STO_>. ción de almacena- Aparece el menú para el almacenamiento automático. miento automático Memoria automática Número ID Intervalo 30 s Duración 180 min continua 0d03h00min 1d17h33min 01.09.2017 08:00...
  • Página 116 Archivar en memoria MultiLab 4010-3W Iniciar el Para iniciar el almacenamiento automático, seleccionar con <><> conti- almacenamiento nua y confirmar con <ENTER>. El instrumento cambia a la indicación del valor automático medido. 0d03h00min 0d03h00min 01.09.2017 08:00 01.09.2017 08:00 1 Duración de almacenamiento remanente 2 Representación gráfica de la duración de almacenamiento...

  • Página 117: Archivo De Datos De Medición

    MultiLab 4010-3W Archivar en memoria 11.3 Archivo de datos de medición 11.3.1 Gestionar la memoria de datos de medición Cada memoria de datos de medición (automática y manual) dispone de las siguientes funciones:  Visualizar  Salida RS232/USB  Borrar La gestión de la memoria se hace en el menú...
  • Página 118 Archivar en memoria MultiLab 4010-3W Opción Configuración/ Explicación función Memoria / Transfiere todos los datos de Memoria manual / medición archivados en memoria Salida RS232/USB a la interfase USB-B (USB Device, por ejemplo ordenador / computador PC) Memoria / Borra la memoria completa de Memoria manual / datos de medición.

  • Página 119: Borrar La Memoria De Datos De Medición

    - 4 grados (+++, ++, +, -, o bien, sin evaluación) o bien, - QSC (en porcentaje) 11.3.4 Posiciones de almacenamiento El instrumento MultiLab 4010-3W dispone de dos memorias para guardar datos. Los valores medidos son guardados por separado en dos memorias diferentes, según si han sido archivados manual o automáticamente.

  • Página 120: Transferir Datos

    Transferir datos MultiLab 4010-3W Transferir datos El instrumento dispone de las siguientes interfases:  Interfase USB-B (USB Device) por ejemplo para conectar un ordenador / computador PC  Interfase USB-A (USB Host), por ejemplo para conectar una memoria externa USB/impresora USB A través de la interfase USB-B (USB Device) puede Ud.

  • Página 121: Transferir Los Datos A Una Impresora Usb

    - interruptor DIP 1...7: =ON, interruptor DIP 8: OFF Detalles: vea el manual de instrucciones de su impresora. Conectar la impresora USB a la interfase USB Host. Conectar el transformador de alimentación al MultiLab 4010-3W (vea el párrafo 3.3.1 E NCHUFAR EL TRANSFORMADOR DE ALIMENTACIÓN página 13).
  • Página 122 Transferir datos MultiLab 4010-3W Datos Control Manejo / descripción  Con <PRT> Valores manual- medidos mente  Simultáneamente al archivar datos actuales de manualmente (vea el párrafo 11.1 todos los RCHIVAR EN MEMORIA MANUALMENTE sensores página 114) conectados  Con <PRT_>.

  • Página 123: Transferir Datos A Un Ordenador / Computador Pc

    En caso dado, siga las instrucciones para la instalación que le pre- sente Windows. Conectar un compu- Conecte el MultiLab 4010-3W USB Devicea través de la interfase tador PC USB-B con el ordenador / computador PC. El instrumento de medición aparece en la lista del administrador de hardware de Windows a manera de conexión virtual de interfase COM.
  • Página 124 Transferir datos MultiLab 4010-3W Iniciar el programa Inicie en el ordenador / computador PC el programa para la recepción para la recepción de de los datos, por ejemplo: los datos  MultiLab Importer (vea el párrafo 12.4 M , página...

  • Página 125: Multilab Importer

    MultiLab 4010-3W Transferir datos 12.4 MultiLab Importer Con ayuda del software 'MultiLab Importer' se puede utilizar un ordenador / computador PC para registrar y evaluar los datos de medición. Para más detalles, vea el manual de instrucciones del software MultiLab Importer.

  • Página 126: Mantenimiento, Limpieza, Eliminación De Materiales Residuales

    13.1.2 Cambiar la pila Para asegurar el suministro eléctrico del reloj interno del instrumento en caso que fallara la red, el MultiLab 4010-3W está equipado con una pila de botón (Typ CR2032). Para conservar la configuración actual de la fecha y hora al cam- biar la pila de botón, mantenga el suministro del instrumento a tra-...

  • Página 127: Limpieza

    MultiLab 4010-3W Mantenimiento, limpieza, eliminación de materiales residuales Abrir el compartimento de la pila (1) en la parte inferior del aparato. Sacar la pila del compartimento. Colocar una pila nueva en el compartimento. Cerrar el compartimento (1). Con un desatornillador apretar firmemente los tornillos (2) de la tapa del compartimento de la pila.

  • Página 128: Embalaje

    Mantenimiento, limpieza, eliminación de materiales residuales MultiLab 4010-3W ATENCIÓN La carcaza es de material sintético (ABS). Evite, por lo tanto, el contacto con acetona y detergentes o productos similares que contengan disolventes. Elimine inmediatamente las salpica- duras de acetona y disolventes similares.

  • Página 129: Diagnóstico Y Corrección De Fallas

    MultiLab 4010-3W Diagnóstico y corrección de fallas Diagnóstico y corrección de fallas 14.1 pH En la documentación de su sensor encontrará información deta- llada, asimismo indicaciones referentes a la limpieza y recambio de sensores. Error indicado Causa probable Solución del problema...
  • Página 130 Diagnóstico y corrección de fallas MultiLab 4010-3W El valor medido no Causa probable Solución del problema es estable Sensor IDS-pH: – el sensor está sucio – limpiar el sensor Muestra de medición: – el valor pH no está estable – en caso dado, medir con exclu- sión del aire...

  • Página 131: Ise

    MultiLab 4010-3W Diagnóstico y corrección de fallas 14.2 ISE Error indicado OFL Causa probable Solución del problema – se ha excedido el rango de medición – diluir la solución de medición Valores medidos Causa probable Solución del problema evidentemente – la cadena de medición no está...

  • Página 132: Oxígeno

    Diagnóstico y corrección de fallas MultiLab 4010-3W Causa probable Solución del problema – secuencia incorrecta de los estánda- – corregir la secuencia res en la calibración de 3 hasta 7 puntos – los estándares de calibración no – temperar los estándares de cali- están temperados correctamente...

  • Página 133: Conductibilidad

    MultiLab 4010-3W Diagnóstico y corrección de fallas Causa probable Solución del problema – la temperatura medida se encuentra – mantener el rango de tempera- fuera de las condiciones de trabajo tura del medio o producto a ser (indicación de OFL/UFL en vez de...
  • Página 134 Diagnóstico y corrección de fallas MultiLab 4010-3W El instrumento no Causa probable Solución del problema reacciona a las – el estado operativo del sistema no – reset del procesador: teclas está definido o la carga CEM es oprimir simultáneamente las inadmisible teclas <ENTER>...
  • Página 135 MultiLab 4010-3W Diagnóstico y corrección de fallas La transferencia de Causa probable Solución del problema datos a la memoria – la interfase USB-B está conectada – desconectar el ordenador / com- USB no funciona con un ordenador / computador PC putador PC de la interfase USB- –...

  • Página 136: Especificaciones Técnicas

    Especificaciones técnicas MultiLab 4010-3W Especificaciones técnicas 15.1 Rangos de medición, resolución, exactitud Rango de medición, Dimensión Rango de medición Exactitud exactitud Presión atmosférica 225 ... 825 mm Hg ± 3 mm Hg (absoluta)* *sólo disponible con un sensor de oxígeno enchufado En la documentación de su sensor encontrará...
  • Página 137 MultiLab 4010-3W Especificaciones técnicas Interfase USB (USB Tipo USB 1.1 Device) USB-B (USB Device), ordenador / computa- dor PC Cuota de transmisión ajustable: (en baud) 1200, 2400, 4800, 9600, 19200 baud Bits de datos Bits de parada Paridad sin (none)
  • Página 138 Especificaciones técnicas MultiLab 4010-3W Teclado (antibacteriano) Autotype International Limited Client: Job Ref: 04I0712 Grove Road Sample Ref No.: LSN 25/71815 Wantage Date Received: Oxon 15/07/2004 OX12 7B2 Date Reported: 03/03/2005 United Kingdom CERTIFICATE OF ANALYSIS AUTOTEX AM FILM TEST Supplier: AUTOTYPE Meth.
  • Página 139 MultiLab 4010-3W Especificaciones técnicas Autotype International Limited Client: Job Ref: 05B1760 Grove Road Sample Ref No.: LSN 26/38123 Wantage Date Received: Oxon 24/10/2004 OX12 7B2 Date Reported: 21/02/2005 United Kingdom CERTIFICATE OF ANALYSIS AUTOTEX AM AGED 15 YEARS Harmonised JIS Z2801/AATCC 100 Meth.

  • Página 140: Actualización Del Firmware

    En el internet encontrará Ud. el firmware actual para su instrumento de medi- ción. Mediante el programa "Firmware Update" (programa de actualización) puede Ud. actualizar el firmware del MultiLab 4010-3W a la versión más reciente, por medio de un computador / ordenador PC.

  • Página 141: Actualización Del Firmware De Los Sensores Ids

    IDS a la versión más reciente, por medio de un computador / ordenador En el internet encontrará Ud. el firmware actual para los sensores ISD. Para actualizar el firmware, conecte el sensor IDS con el MultiLab 4010-3W, y el MultiLab 4010-3W con un ordenador / computador PC.

  • Página 142: Glosario

    Glosario MultiLab 4010-3W Glosario pH/Redox/ISE Asimetría Vea el punto cero Diafragma El diafragma es un cuerpo poroso en la pared de la carcasa de electro- dos de referencia o puentes electrolíticos. Hace posible el contacto eléctrico entre dos soluciones y dificulta el intercambio de electrolitos.
  • Página 143 MultiLab 4010-3W Glosario Conductibilidad (ϰ) Denominación breve del término conductibilidad eléctrica específica. Corresponde al valor recíproco de la resistencia específica. Se trata de un valor de medición para la propiedad de una materia de conducir corriente. En el campo del análisis de aguas, es la conductibi- lidad la medida para cuantificar la materia ionizada disuelta en una solución.
  • Página 144 Glosario MultiLab 4010-3W calibración Comparación de una magnitud de salida de un equipo de medición (por ejemplo la indicación) con el valor correcto o con un valor considerado correcto. Con frecuencia, este término también es empleado cuando el equipo de medición es ajustado simultáneamente (consultar Ajustar).

  • Página 145: Index

    MultiLab 4010-3W Index Index Evaluación de la calibración Conductibilidad ....96 Actualización del firmware ... . 140 ISE .
  • Página 146 Index MultiLab 4010-3W Partes incluídas .....12 Pendiente ISE ......50 pH .

  • Página 147: Apéndice

    MultiLab 4010-3W Apéndice Apéndice 19.1 Tabla de solubilidad del oxígeno Solubilidad del oxígeno en mg/l en agua, expuesto al aire saturado de agua a una presión de 760 mm Hg. Contenido en sal = valor medido de la cantidad de sales disueltas en el agua.
  • Página 148 Apéndice MultiLab 4010-3W Contenido en cloro: 0 Temp Contenido en 5.0 ppt 10.0 ppt 15.0 ppt 20.0 ppt 25.0 ppt °C sal: 0 9.0 ppt 18.1 ppt 27.1 ppt 36.1 ppt 45.2 ppt 31.0 7.430 7.073 6.733 6.409 6.100 5.806 32.0...

  • Página 149: Valores De Calibración Para Diferentes Presiones Atmosféricas Y Alturas

    MultiLab 4010-3W Apéndice 19.2 Valores de calibración para diferentes presiones atmosféri- cas y alturas Valores de Presión Altura calibración Inches Hg mm Hg mbar Pies Metros % saturación 30.22 767.6 102.3 1023 -276 29.92 101.3 1013 29.62 752.4 100.3 1003 29.32...

  • Página 150: Determinar La Constante Tds

    Apéndice MultiLab 4010-3W 19.3 Determinar la constante TDS La constante TDS e un multiplicador que se utiliza para calcular un valor esti- mado de sólidos disueltos totales (TDS) de la conductividad. El multiplicador se utiliza para convertir la conductancia específica mS/cm a TDS en g/l. El valor predeterminado es 0,65.

  • Página 151: Información De Contacto

    "Support" (Ayuda), o póngase directamente en contacto con el servicio técnico de YSI llamando al número +1 800-897-4151 (EE. UU.) (+1 937-767- 7241). Al devolver un producto para su mantenimiento o reparación, incluya el formulario de devolución del producto con su certificado de limpieza.
  • Página 152 Información De Contacto MultiLab 4010-3W ba76194s03 07/2018...
  • Página 154 Para obtener más información, visite xyleminc.com 1725 Brannum Lane Yellow Springs, OH 45387 Tel: +1 937-767-7241; 800-765-4974 Fax: +1 937-767-1058 Email: info@ysi.com Web: www.ysi.com ©Xylem Inc...

Tabla de contenido
