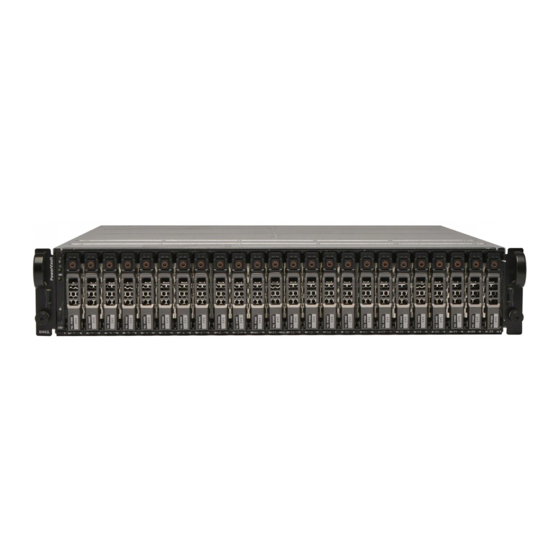

Alojamiento para almacenamiento Dell™ PowerVault™ MD1120 Manual del propietario del hardware w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 2
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
72 discos físicos por conexión de host. La configuración RAID basada en host se admite por medio de un adaptador Dell™ PowerEdge™ Expandable RAID Controller (PERC) 6/E. Otra información útil NOTA: La información importante sobre normativas y seguridad se proporciona en...
NOTA: Compruebe si hay actualizaciones en support.dell.com y, si las hay, léalas antes de proceder a la instalación, puesto que a menudo sustituyen la información contenida en otros documentos.
Página 9
Ilustración 1-1. Indicadores LED del embellecedor frontal Información sobre el sistema...
Página 10
Tabla 1-1. Indicadores del embellecedor frontal Nº Indicador LED Icono del LED Condición Modo dividido Cuando está encendido, indica que el (luz verde) alojamiento está en el modo dividido; cuando está apagado, el alojamiento está en el modo unificado. Para obtener más información sobre estos dos modos, consulte “Modo unificado y modo dividido”...
Indicadores y funciones del panel frontal En la ilustración 1-2 se muestran los indicadores LED y los componentes del panel frontal del alojamiento (el embellecedor opcional no se muestra). En la tabla 1-2 se enumeran las condiciones y funciones de cada uno. Ilustración 1-2.
Página 12
Tabla 1-2. Componentes del panel frontal Componente Icono Condición LED de estado Luz ámbar fija: el alojamiento recibe alimentación del alojamiento y se encuentra en estado de restablecimiento. (luz azul/ámbar) Luz azul fija: el alojamiento recibe alimentación y el estado es correcto. Luz azul parpadeante: el servidor host está...
Indicadores LED del portaunidades de disco físico Cada portaunidades de disco físico del alojamiento incluye dos LED: un LED de actividad (luz verde) y un LED de estado bicolor (luz verde/ámbar) (vea la ilustración 1-3). El LED de actividad emite una luz parpadeante cuando se accede al disco físico.
Página 14
Tabla 1-3. Indicadores LED de estado del portaunidades de disco físico Descripción Apagado La ranura está vacía, el servidor aún no ha detectado el disco físico o el disco físico no es compatible. Luz verde fija El disco físico está conectado. Luz verde parpadeante Se está...
Indicadores y funciones del panel posterior En la ilustración 1-4 se muestran los componentes del panel posterior de un alojamiento lleno que contiene dos módulos de administración de alojamiento (EMM) y dos módulos de fuente de alimentación/ventilador de refrigeración. El alojamiento requiere la instalación de un EMM como mínimo.
último (consulte “Extracción e instalación de un EMM” en la página 39). Los conectores y componentes del EMM se muestran en la ilustración 1-5 e incluyen: • Puerto de depuración (uso exclusivo por parte de Dell) • Conector del puerto SAS (entrada) •...
Página 17
Tabla 1-4. Funciones de los componentes del EMM Nº Componente Icono Función Puerto de Uso exclusivo por parte de Dell o de la asistencia depuración técnica Puerto SAS Proporciona conexión SAS para el cableado al (entrada) host o al siguiente alojamiento de expansión de la cadena en orden ascendente (sólo en el modo...
Página 18
Tabla 1-4. Funciones de los componentes del EMM (continuación) Nº Componente Icono Función LED de estado Luz verde fija: el EMM funciona correctamente. del EMM (luz Luz ámbar fija: el alojamiento no se ha iniciado o verde/ámbar) no se ha configurado correctamente. Luz apagada: el EMM no se ha iniciado o no está...
Página 19
Modo unificado y modo dividido El alojamiento puede ejecutarse en uno de estos dos modos: • Unificado • Dividido En el modo unificado, un host SAS puede comunicarse con hasta 24 discos físicos del alojamiento a través de un único EMM, o con hasta 72 discos físicos de tres alojamientos conectados secuencialmente.
Página 20
Ilustración 1-6. Distribución de las ranuras de discos físicos en el modo dividido frente al modo unificado Control del EMM en modo dividido Control del EMM en modo unificado NOTA: Para cambiar el modo del alojamiento, debe modificar la posición del conmutador de modo de alojamiento antes de encender el alojamiento.
Sustitución tras error del alojamiento cuando se han instalado dos EMM Si se han instalado dos EMM, se ofrece cierto grado de sustitución tras error. El control y la supervisión de los elementos del alojamiento pueden transfe- rirse de un EMM a otro en caso de producirse un error en un EMM. La sustitución tras error ocurre cuando se pierde la comunicación entre un EMM y su homólogo.
Componentes de la fuente de alimentación y el ventilador de refrigeración El alojamiento para almacenamiento admite dos módulos de fuente de alimentación/ventilador de refrigeración integrados de acoplamiento activo. Cada módulo contiene cuatro ventiladores de refrigeración distintos. Es preciso instalar ambos módulos para garantizar una refrigeración adecuada. El alojamiento requiere que funcionen al menos siete ventiladores de refrigeración para evitar el sobrecalentamiento.
Página 23
1 Conector de alimentación de CA Gancho de retención del cable de alimentación 3 Ventiladores de refrigeración (4) LED de alimentación de CA 5 LED de fallo de la fuente de LED de alimentación de CC alimentación/ventilador de refrigeración 7 Interruptor de encendido/apagado Lengüeta de liberación Tabla 1-5.
Alarmas del alojamiento Se activa una alarma sonora cuando se produce una de las condiciones de fallo enumeradas en la tabla 1-6. Si ocurre un evento crítico, la alarma suena de manera continua. Si ocurre un evento no crítico, la alarma suena cada 10 segundos.
Funcionamiento del alojamiento para almacenamiento En esta sección se describen los procedimientos para conectar el alojamiento para almacenamiento a un sistema host en modo unificado y en modo dividido. Antes de comenzar Antes de conectar el alojamiento para almacenamiento, asegúrese de que dispone de lo siguiente: •...
Cableado del alojamiento para el modo unificado o dividido La forma de cablear el alojamiento a la controladora host depende de la configuración seleccionada: modo unificado o dividido. • En una configuración unificada, el alojamiento se conecta a un host (por ejemplo, un servidor con una tarjeta controladora).
Conexión del alojamiento 1 Compruebe que tenga instalada la última versión de Server Administrator. Para ver las instrucciones de instalación y los sistemas operativos admi- tidos, consulte la documentación de Server Administrator. 2 Apague el sistema host y todos los dispositivos conectados. 3 Conecte los cables SAS externos al conector SAS de EMM del alojamiento para almacenamiento (vea la ilustración 1-5 y la ilustración 2-1) y a la controladora RAID del sistema host.
Página 28
Ilustración 2-1. Un solo servidor host, modo unificado (sin expansión) Ilustración 2-2. Un solo servidor host, modo dividido (no se admite la expansión) Ilustración 2-3. Dos servidores host, modo dividido (no se admite la expansión) Funcionamiento del alojamiento para almacenamiento...
Página 29
Ilustración 2-4. Un solo servidor host, modo unificado (expansión máxima de MD1120 y MD1000) NOTA: Los alojamientos MD1120 y MD1000 no se pueden conectar en la misma cadena de expansión ni a la misma controladora del servidor host. 4 Utilice el conmutador de modo de alojamiento para seleccionar el modo unificado o dividido (vea la ilustración 1-2 para saber cuáles son las posiciones del conmutador).
6 Encienda los interruptores de encendido/apagado de todos los módulos de fuente de alimentación/ventilador de refrigeración (vea la ilustración 1-7). 7 Encienda el sistema host. 8 Compruebe los indicadores LED de las partes frontal y posterior del alojamiento para almacenamiento. Si se enciende algún indicador de error de color ámbar, consulte “Solución de problemas del alojamiento”...
Administración del alojamiento para almacenamiento Puede configurar el almacenamiento en disco del alojamiento mediante el firmware del BIOS PERC 6/E Ctrl-R o mediante Dell OpenManage™ Storage Management Service, un complemento de Dell OpenManage Server Administrator. NOTA: Únicamente Server Administrator 5.4 o posterior admite la notificación de los eventos activos, la configuración en línea y el estado del alojamiento.
Descarga de firmware Puede descargar actualizaciones de firmware del alojamiento para almacena- miento mediante el paquete de actualización de Dell disponible en support.dell.com. NOTA: La descarga de firmware puede tardar varios minutos por alojamiento. Durante este tiempo, puede que el host pierda la comunicación con el alojamiento.
Instalación de los componentes del alojamiento En esta sección se describe cómo instalar los componentes siguientes: • Embellecedor frontal (opcional) • Discos físicos y portaunidades de disco físico • Módulos EMM • Fuentes de alimentación • Panel de control • Plano medio del alojamiento Herramientas recomendadas Los procedimientos descritos en esta sección requieren el uso de una o más...
Extracción y colocación del embellecedor frontal Para acceder a los discos físicos del alojamiento, debe extraer el embellecedor frontal opcional del alojamiento. Si el alojamiento no dispone de este embellecedor, omita esta sección. PRECAUCIÓN: Los técnicos de servicio especializados son las únicas personas autorizadas para retirar las cubiertas y acceder a los componentes internos del sistema.
último puede sufrir daños graves. AVISO: Para evitar la pérdida de datos al extraer un disco físico, Dell recomienda utilizar Server Administrator a fin de preparar el disco físico para su extracción. Para obtener más información, consulte la documentación de Server Administrator.
Página 36
1 Utilice Server Administrator para preparar el disco físico para su extracción. 2 Espere hasta que los indicadores LED del portaunidades de disco físico dejen de parpadear. 3 Presione el mecanismo de liberación en la parte frontal del portaunidades de disco físico (vea la ilustración 3-2). Ilustración 3-2.
Instalación de discos físicos en el alojamiento AVISO: Para garantizar un flujo de aire adecuado para la refrigeración del alojamiento, cada ranura debe contener un disco físico activo o un panel de relleno. AVISO: Utilice una muñequera de conexión a tierra siempre que manipule equipos con componentes sensibles a la electricidad estática.
Página 38
Ilustración 3-3. Instalación del disco físico en el portaunidades 1 Tornillos (4) Portaunidades de disco físico 3 Disco físico (parte superior) Instalación de los componentes del alojamiento...
5 Con el asa del portaunidades de disco físico abierta, alinee con cuidado el riel guía del portaunidades con la ranura para discos apropiada del chasis e inserte el disco físico (vea la ilustración 3-2). 6 Inserte el portaunidades de disco físico en la ranura hasta que la parte inferior del asa del portaunidades abierta esté...
AVISO: Los EMM se pueden extraer e instalar sin necesidad de apagar el alojamiento. Sin embargo, no se recomienda extraer un EMM mientras se están transfiriendo datos relacionados con éste, ya que puede perderse información. Si coloca o reinserta un EMM que está conectado a un host, el host perderá la comunicación con el alojamiento y se deberá...
Página 41
Ilustración 3-4. Extracción e instalación de un EMM Lengüeta de liberación Palanca de liberación Instalación de los componentes del alojamiento...
4 Si es necesario, actualice el firmware correspondiente a los EMM. Para obtener la información más reciente sobre actualizaciones del firmware, visite la página web de asistencia de Dell (support.dell.com). NOTA: Si tiene instalados dos EMM, ambos deben ejecutar la misma versión del firmware.
Instalación y extracción de una cubierta de EMM 1 Alinee los bordes de la cubierta de módulo con los bordes del comparti- miento para EMM (vea la ilustración 3-5). 2 Empuje la cubierta dentro del compartimiento hasta que quede bien encajada.
Extracción e instalación del módulo de fuente de alimentación/ventilador de refrigeración PRECAUCIÓN: Los técnicos de servicio especializados son las únicas personas autorizadas para retirar las cubiertas y acceder a los componentes internos del sistema. Antes de iniciar este procedimiento, revise las instrucciones de segu- ridad incluidas con el sistema.
Página 45
Ilustración 3-6. Colocación de la fuente de alimentación Fuente de alimentación Lengüeta de liberación Interruptor de encendido/apagado PRECAUCIÓN: Los módulos de fuente de alimentación/ventilador de refrigera- ción tienen un peso considerable. Utilice las dos manos para su extracción. 3 Presione la lengüeta de liberación hacia dentro, sujete el asa de la fuente de alimentación y tire con cuidado del módulo para extraerlo del comparti- miento (vea la ilustración 3-6).
Instalación de un módulo de fuente de alimentación/ventilador de refrigeración 1 Introduzca con cuidado el nuevo módulo de fuente de alimentación/venti- lador de refrigeración dentro del compartimiento vacío hasta aproximada- mente dos tercios del recorrido. 2 Empuje con suavidad el módulo hasta el fondo del compartimiento hasta que quede asentado firmemente en el conector de plano posterior.
Extracción del panel de control 1 Apague el servidor host. 2 Apague el alojamiento. 3 Desconecte todos los cables de alimentación del alojamiento. 4 Extraiga los discos físicos de las ranuras de la 0 a la 7 del alojamiento (consulte “Extracción e instalación de discos físicos” en la página 35). NOTA: Para evitar confundirse cuando vuelva a instalar los discos físicos, márquelos con su posición de ranura cuando los extraiga.
Instalación del panel de control 1 Alinee los canales superior e inferior del panel de control con las ranuras de fijación del borde del chasis (vea la ilustración 3-7). 2 Inserte el panel de control en la ranura tirando del fiador de liberación hacia el interior del alojamiento.
Página 49
Ilustración 3-8. Extracción y colocación de la canastilla para EMM/fuente de alimentación 1 Tornillos (7) Pata de alineamiento (6) 2 Aro de extracción Canastilla para EMM/fuente de alimentación 5 Sujete el aro de extracción de la canastilla que se encuentra en la parte central inferior del alojamiento posterior.
Página 50
Si sustituye un plano medio en un alojamiento existente, deberá resta- blecer la información de la etiqueta de servicio. Póngase en contacto con el representante de servicio técnico de Dell si no está familiarizado con este proceso. Asimismo, si ha modificado los umbrales de advertencia de temperatura para que sean distintos de los valores predeterminados del alojamiento, utilice el software de administración para restaurar los valores de umbral de tempera-...
Solución de problemas del alojamiento Seguridad para el usuario y el alojamiento Algunos de los procedimientos descritos en este documento requieren trabajar en el interior del alojamiento. Mientras manipula el interior del alojamiento, no intente repararlo, a excepción de lo que se explica en esta guía y en otras partes de la documentación.
Solución de problemas en caso de que se pierda la comunicación Las actividades siguientes pueden provocar la pérdida de comunicación: • Instalación o sustitución de un EMM mientras el servidor está conectado • Descarga de firmware del alojamiento • Desconexión de los cables del alojamiento o del EMM mientras el servidor está...
Página 53
No inicialice los nuevos discos virtuales. 8 Salga de la utilidad Ctrl-R e inicie el sistema operativo. Para obtener más información sobre la utilidad Ctrl-R, consulte la guía del usuario del adaptador Dell PERC 6/E. Solución de problemas del alojamiento...
Solución de problemas de las conexiones externas Los cables sueltos o mal conectados y las patas dobladas son el origen más habitual de los problemas. Asegúrese de que todos los cables externos estén bien enchufados en los conectores externos del sistema y de que ningún conector esté...
6 Deje secar el alojamiento durante 24 horas como mínimo. 7 Reinstale todos los componentes que ha extraído en los pasos anteriores. 8 Vuelva a conectar el alojamiento a la toma eléctrica y enciéndalo. Si el alojamiento no se inicia correctamente, consulte “Obtención de ayuda”...
Solución de problemas de las fuentes de alimentación Problema • Los indicadores de estado del alojamiento informan de un problema. • Los indicadores de error de la fuente de alimentación están encendidos. Acción PRECAUCIÓN: Los técnicos de servicio especializados son las únicas personas autorizadas para retirar las cubiertas y acceder a los componentes internos del sistema.
2 Compruebe que la fuente de alimentación esté instalada correctamente; para ello, extráigala y vuelva a instalarla. Consulte “Extracción e instalación del módulo de fuente de alimentación/ventilador de refrigeración” en la página 44. NOTA: Después de instalar una fuente de alimentación, espere unos segundos hasta que el alojamiento la reconozca y determine si funciona correctamente.
Acción PRECAUCIÓN: Los técnicos de servicio especializados son las únicas personas autorizadas para retirar las cubiertas y acceder a los componentes internos del sistema. Antes de iniciar este procedimiento, revise las instrucciones de segu- ridad incluidas con el sistema. 1 Si está disponible, ejecute la prueba de diagnóstico apropiada de Server Administrator.
Página 59
Problema • El LED de estado del disco físico parpadea en ámbar. Acción 1 Revise los registros de alerta de Server Administrator para ver las posibles acciones de recuperación. NOTA: Si se está ejecutando la regeneración de un disco físico, espere a que se haya completado antes de consultar los registros de alerta.
Solución de problemas de las conexiones del alojamiento Problema • La controladora host conectada no detecta el alojamiento. Acción 1 Verifique que el LED de estado del enlace del puerto de EMM y que el LED de estado de EMM emitan una luz verde fija para cada puerto que esté...
3 Haga clic en Contacto en el lado izquierdo de la página. 4 Seleccione el enlace de servicio o asistencia apropiado de acuerdo con sus necesidades. 5 Elija el método para ponerse en contacto con Dell que le resulte más cómodo. Obtención de ayuda...
Glosario En esta sección se definen e identifican los términos técnicos y las abreviaciones que se utilizan en la documentación del sistema. A: amperio. acoplamiento activo: capacidad para extraer un componente del sistema o un disposi- tivo conectado sin necesidad de apagar el sistema. Aunque un componente o disposi- tivo sea de acoplamiento activo, no lo extraiga nunca mientras haya tráfico de datos en el que intervenga dicho componente o dispositivo.
Página 64
aplicación: programa diseñado para ayudar al usuario a realizar determinadas tareas. Las aplicaciones se ejecutan desde el sistema operativo. archivo de sólo lectura: archivo que no puede modificarse ni eliminarse. archivo Léame: archivo de texto, normalmente suministrado con el software o el hardware, que contiene información complementaria o de actualización de la documentación del producto.
Página 65
bus: ruta de información entre los componentes de un sistema. El sistema contiene un bus de expansión que permite que el procesador se comunique con las controla- doras para dispositivos periféricos conectados al sistema. Asimismo, contiene un bus de direcciones y un bus de datos para las comunicaciones entre el procesador y la memoria RAM.
Página 66
COMn: nombres de dispositivo para los puertos serie del sistema. combinación de teclas: comando cuya activación requiere que se pulsen varias teclas a la vez (por ejemplo, <Ctrl><Alt><Supr>). componente: referido a una interfaz DMI, los componentes son, entre otros, sistemas operativos, ordenadores, tarjetas de expansión y dispositivos periféricos compatibles con DMI.
Página 67
coprocesador: chip que libera al procesador del sistema de determinadas tareas de procesamiento. Por ejemplo, un coprocesador matemático gestiona el procesamiento numérico. CPU: sigla de “central processing unit” (unidad central de proceso). Consulte procesador. DDR: sigla de “double-data rate” (velocidad doble de datos). Tecnología de los módulos de memoria que puede duplicar el rendimiento.
Página 68
DNS: sigla de “domain name system” (sistema de nombres de dominio). Método de conversión de nombres de dominio de Internet en direcciones IP; por ejemplo, conversión de www.dell.com en 143.166.83.200. DRAM: sigla de “dynamic random-access memory” (memoria dinámica de acceso aleatorio síncrona).
Página 69
Dell para solicitar asistencia técnica. extensión: la extensión o la concatenación de volúmenes de disco combina el espacio no asignado de varios discos en un volumen lógico, lo que permite un uso más...
Página 70
G: gravedad. Gb: gigabit. Un gigabit equivale a 1 024 megabits o a 1 073 741 824 bits. GB: gigabyte. Un gigabyte equivale a 1 024 megabytes o a 1 073 741 824 bytes. No obstante, cuando se hace referencia a la capacidad del disco físico, normalmente se redondea a 1 000 000 000 bytes.
Página 71
KB: kilobyte. Un kilobyte equivale a 1 024 bytes. Kbps: kilobits por segundo. KBps: kilobytes por segundo. kg: kilogramo. Un kilogramo equivale a 1 000 gramos. kHz: kilohercio. KMM: sigla de “keyboard/monitor/mouse” (teclado/monitor/ratón). KVM: sigla de “keyboard/video/mouse” (teclado/vídeo/ratón). KVM hace referencia a un conmutador que permite seleccionar el sistema del que se mostrarán las imágenes o para el cual se usará...
Página 72
matriz de almacenamiento: alojamiento que contiene un grupo de discos físicos controlados por el software que está instalado en el alojamiento o en un sistema de administración aparte. Mb: megabit. Un megabit equivale a 1 048 576 bits. MB: megabyte. Un megabyte equivale a 1 048 576 bytes. No obstante, cuando se hace referencia a la capacidad del disco físico, normalmente se redondea a 1 000 000 bytes.
Página 73
modo protegido: modo de funcionamiento que permite que los sistemas operativos implementen lo siguiente: • Un espacio de direcciones de memoria de 16 MB a 4 GB • Varias tareas • Memoria virtual (método para aumentar la memoria direccionable mediante el disco físico) ®...
Página 74
panel de control: parte del sistema que contiene indicadores y controles, como el botón de encendido y el indicador de alimentación. paridad: información redundante asociada a un bloque de datos. partición: un disco físico se puede dividir en varias secciones físicas denominadas particiones mediante el comando fdisk.
Página 75
programa de configuración del sistema: programa basado en el BIOS que permite configurar el hardware del sistema y personalizar el funcionamiento del sistema estableciendo características como por ejemplo la protección por contraseña. Dado que el programa de configuración del sistema se almacena en la memoria NVRAM, los valores seguirán aplicándose hasta que los vuelva a cambiar.
Página 76
RAS: sigla de “remote access service” (servicio de acceso remoto). Este servicio permite que los usuarios ejecuten el sistema operativo Windows para acceder de manera remota a una red desde su sistema mediante un módem. resolución de vídeo: la resolución de vídeo (por ejemplo, 800 x 600) se expresa como el número de píxeles horizontales por el número de píxeles verticales.
Página 77
SCSI: sigla de “small computer system interface” (interfaz de ordenador pequeño). Se trata de una interfaz de bus de E/S con velocidades de transmisión de datos más rápidas que los puertos estándar. SDRAM: sigla de “synchronous dynamic random-access memory” (memoria dinámica de acceso aleatorio síncrona).
Página 78
terminación: algunos dispositivos (como el último dispositivo de cada extremo de un cable SCSI) deben estar terminados para evitar reflexiones y señales espurias en el cable. Cuando estos dispositivos están conectados en una serie, es posible que deba activar o desactivar la terminación de dichos dispositivos cambiando el puente o la configuración del conmutador de los dispositivos o bien cambiando los valores en el software de configuración de los dispositivos.
Página 79
W: vatio. WH: vatios por hora. Windows 2000: sistema operativo integrado y completo de Microsoft Windows que no necesita MS-DOS y que proporciona un rendimiento avanzado del sistema operativo, mayor facilidad de uso, mejores funciones para trabajo en grupo, y exploración y administración de archivos simplificadas.
22 alojamiento fuentes de alimentación administrar, 31 solución de problemas, 56 instalar, 33 asistencia ponerse en contacto con Dell, 61 garantía, 7 cablear modo dividido, 27 herramientas necesarias, 33 modo unificado, 27 opciones de alojamiento, 26 indicadores del panel frontal...
Página 82
57 números de teléfono, 61 teléfono, números, 61 plano medio canastilla, 48 instalar y colocar, 48 ponerse en contacto con Dell, 61 umbrales térmicos, 21 unidades de disco duro extraer y colocar, 35 instalar y extraer, 37 refrigeración del sistema solución de problemas, 57...
