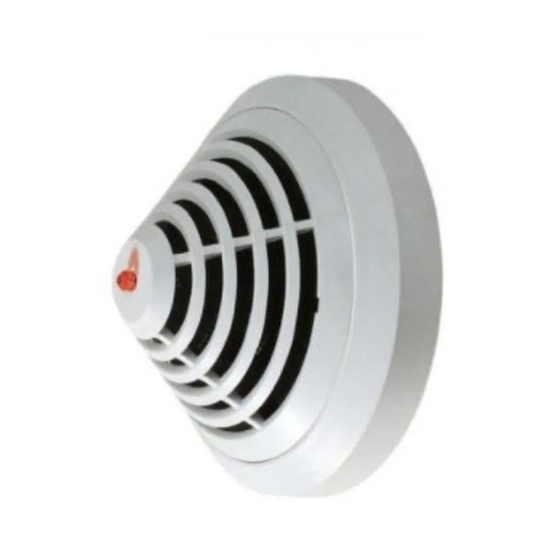

Esta Información del Producto describe la gama completa de Detectores de Incendios Automáticos Convencionales FCP-320/FCH-320. El funcionamiento de los Detectores de Incendios Automáticos Convencionales FCP-320/FCH- 320 se basa en la tecnología convencional y combina métodos de detección estándar, tales como la medición de la dispersión de luz y la medición de la temperatura con tecnología de medición de gas al nivel de configuración más alto. -
Página 6: Descripción Del Sistema
El sensor de gas proporciona información adicional para suprimir de forma fiable las variables engañosas. Figura 2.2 Sensor químico Descripción del sistema Los detectores de incendios de la serie FCP-320/FCH-320 integran dos principios de detección: – Óptico (para humos): O –... -
Página 7: Características
óptica (no necesario para los detectores de calor FCH-T 320/FCH-T 320-R470/FCH-T 320-FSA). – Conectable a centrales de incendios Bosch y a la mayoría de las centrales de incendios convencionales disponibles en el mercado. –... -
Página 8: Diseño
| Diseño Detectores automáticos convencionales Diseño ¡NOTA! Los detectores de incendios automáticos convencionales FCP-320/FCH-320 no están destinados al uso en exteriores. Directivas de diseño básicas – El diseño de los detectores de incendios multisensor se realiza conforme a las directrices relativas a detectores ópticos, hasta que se haya elaborado una directriz independiente... -
Página 9: Instalación
Instalación Descripción de bases de detectores La cabeza del detector de la serie FCP-320/FCH-320 se puede instalar en una de las bases de detectores enumeradas a continuación, que son aptas para el cableado de montaje en superficie y empotrado. Cuentan con puntos de conexión diferentes para cajas posteriores de montaje en el techo/empotradas. - Página 10 La base adicional posee un diámetro de 120 mm y una altura de 36,7 mm. Para evitar la penetración del agua condensada, se coloca un sellado de TPE en la base del MSC 420. F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH...
-
Página 11: Montaje De Las Bases
La entrada y salida del cable pueden realizarse por el mismo lado. Para el cableado de FAA-420-SEAL y MSC 420, perfore el sellado con una herramienta afilada. No corte el sellado con un cuchillo. Ø 120 Ø 100 Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... -
Página 12: Cableado
Salida del indicador remoto +V / 0V Terminales para dar continuidad al lazo de alimentación de elementos siguientes MPA / FAA-420- Piloto indicador remoto / Indicador remoto F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... -
Página 13: Cableado Del Msr 320
MPA/FAA-420-RI: rojo, conexión de b1 MPA/FAA-420-RI: negro, conexión de c (salida del indicador) verde, conexión de la pantalla NC / C / NO Relé de conmutación (sólo para el MSR 320) Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... -
Página 14: Base De Detector Con Sirena
La cabeza del detector se puede bloquear en la base (protección contra extracción). La función de bloqueo se activa retirando el pestillo (X) de la base y pasándolo por la guía correspondiente, tal y como se muestra en Figura 4.1. F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... -
Página 15: Extracción Del Detector
(Y) de modo que se levante el pestillo; al mismo tiempo, la cabeza del detector debería girarse hacia la izquierda (consulte Figura 4.2). Figura 4.2 Extracción del detector (detector bloqueado) Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... -
Página 16: Accesorios
éste una protección contra daños. Si el detector se monta en una instalación deportiva, por ejemplo, la cesta protectora evita que las pelotas u otro equipo deportivo golpeen el detector y lo dañen. F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... -
Página 17: Cubierta De Protección Contra El Polvo Ssk 400
Los indicadores remotos deberían instalarse en pasillos o vías de acceso a las correspondientes áreas o salas del edificio. La indicación roja de alarma tanto de FAA-420-RI como de MPA se ajustan a DIN 14623. Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... -
Página 18: Indicador Remoto Faa-420-Ri
Si el consumo de corriente del detector conectado supera los 20 mA, puede provocar la avería o daño del indicador remoto FAA-420-RI. Debería limitar el consumo de corriente máximo del detector a 20 mA para evitar daños en el FAA-420-RI. F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... -
Página 19: Piloto Indicador Remoto Mpa
Detectores automáticos convencionales Accesorios | es Todos los detectores de incendios de Bosch actuales están equipados con una resistencia interna para limitar el consumo de corriente. ¡NOTA! La longitud del cable entre el detector y el FAA-420-RI no debe superar los 3 m cuando se conecta mediante un cable no apantallado. - Página 20 Conectar sobre el terminal 4 sólo a través de una resistencia previa, 1 2 3 4 de lo contrario, podría destruirse el LED. Todos los detectores de incendios de Bosch actuales están equipados con una resistencia interna para limitar el consumo de corriente. ¡PRECAUCIÓN! Si el consumo de corriente del detector conectado supera los 20 mA, puede provocar la avería...
-
Página 21: Accesorios De Mantenimiento Y Comprobación Del Detector
Gas de comprobación de CO SOLO Pulverizador con gas de comprobación de CO para detectores multisensor con componente C. Contenido: aprox. 4 l de gas comprimido DU = 12 piezas Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... - Página 22 La pértiga soporta descargas de alta tensión y cumple con los requisitos de seguridad de BS EN 61235 sección 12 con una tensión aplicada de 20 kV. Longitud: 1 m a 3,4 m F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH...
- Página 23 PVC para transportar y guardar productos de prueba y reparación. Está diseñada con compartimentos especiales para alojar una amplia gama de productos. Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10...
-
Página 24: Listado De Códigos
4.998.021.535 en superficie y empotrado MS 400 B Base de detector estándar, para cableado de montaje F.01U.215.139 en superficie y empotrado con marca Bosch. FAA-420-SEAL Sellado anti-humedad para las bases de detector MS F.01U.215.142 400 y MS 400 B MSR 320 Base de detector convencional con relé, para... -
Página 25: Accesorios Del Detector
Herramienta de extracción de detectores 4.998.112.113 RTL-cap Tapas de plástico para la herramienta de extracción 4.998.082.502 de detectores SOLO200 (Piezas incluidas = 2 piezas) SOLO330 Dispositivo de prueba del detector de humos 4.998.112.071 Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... - Página 26 FME-TS3 Cápsula de humo F.01U.143.404 FME-TC3 Cápsula de CO F.01U.143.405 SOLO100 Pértiga de acceso telescópica 4.998.112.069 SOLO101 Pértiga de extensión fija 4.998.112.070 SOLO610 Bolsa de equipos de prueba 4.998.112.073 F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH...
-
Página 27: Mantenimiento Y Servicio
– El trabajo de mantenimiento e inspección debe llevarse a cabo regularmente por parte de personal especializado. – BOSCH ST recomienda una inspección visual y funcional al menos una vez al año. Comprobación Tipo de detector FCP-O320 FCH-T320... -
Página 28: Codificación De Los Tipos De Detector
Coloque la botella de gas de comprobación de CO en el dispositivo de comprobación. Coloque el dispositivo de comprobación en el detector. Aplique gas CO durante medio a un segundo. El sensor C se activa después de 20 segundos aproximadamente. F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... -
Página 29: Procedimiento De Comprobación Para Detectores Sin Sensor C
Al sustituir los detectores defectuosos, éstos deben desecharse de acuerdo con las normativas legales. Documentación adicional ¡NOTA! Podrá descargar la Ficha del producto más reciente y la Guía de instalación del dispositivo en formato PDF desde http://www.boschsecurity.com/emea/fire. Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10... -
Página 30: Especificaciones
ABS / blanco, similar a RAL 9010, superficie mate Peso sin embalaje aprox. 80 g aprox. 75 g Peso con embalaje aprox. 125 g aprox. 115 g ID del producto F.01U.026.292/F.01U.026.867 F.01U.026.295/F.01U.026.862 F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... - Página 31 ABS / blanco, similar a RAL 9010, superficie mate Peso sin embalaje aprox. 75 g Peso con embalaje aprox. 115 g ID del producto F.01U.026.293/ F.01U.026.291/ F.01U.026.294 F.01U.029.857 F.01U.029.861 Bosch Sicherheitssysteme GmbH Guía de manejo F.01U.002.707 | 8.0 | 2011.10...
-
Página 32: Abreviaturas
Universelle Europazentrale (Central de incendios europea universal) Universelle Gefahrenmeldezentrale (Sistema de seguridad universal) Verband Deutscher Elektrotechniker e.V. (Asociación alemana de tecnologías eléctricas, electrónicas y de la información) VdS Schadenverhütung GmbH Óptico/Térmico/Químico (gas) Óptico/Térmico Óptico Térmico F.01U.002.707 | 8.0 | 2011.10 Guía de manejo Bosch Sicherheitssysteme GmbH... - Página 34 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2011...
