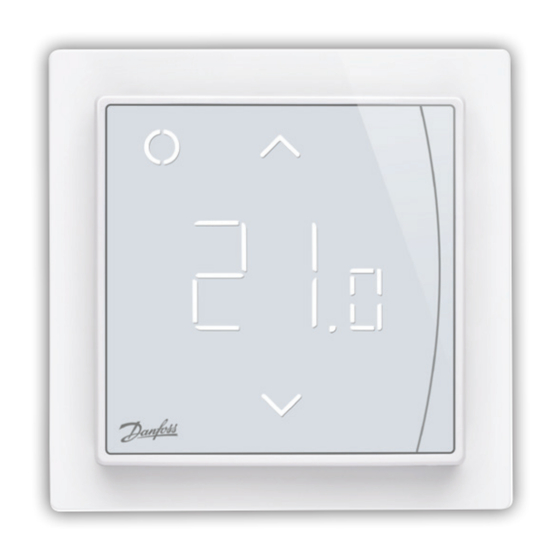

- Página 1 Guía de instalación Danfoss ECtemp™ Smart Termostato electrónico inteligente con temporizador, conectividad wifi y control mediante aplicación heating.danfoss.com/new-solutions/ectemp-smart...
-
Página 2: Tabla De Contenido
Danfoss ECtemp™ Smart Índice Introducción � � � � � � � � � � � � � � � � � � � 2 Especificaciones técnicas � � � � � � � � � � � 4 Instrucciones de seguridad � � � � � � � � � � 6 Instrucciones de montaje �... - Página 3 Danfoss ECtemp™ Smart • Una pantalla táctil con iluminación. • Una programación y manejo sencillos mediante menús. • Un asistente de instalación con ajustes específicos para diferentes suelos o ambientes (es necesaria una aplicación). • Compatibilidad con diversos sistemas de bastidores.
-
Página 4: Especificaciones Técnicas
Danfoss ECtemp™ Smart Si desea obtener más información sobre este producto, consulte: http://heating�danfoss�com/new-solutions/ectemp-smart Especificaciones técnicas Tensión de funcionamiento 220-240 V~, 50 / 60 Hz Consumo de energía en Máx. 0,40 W espera Relé: Carga resistiva Máx. 16 A / 3680 W a 230 V Carga inductiva Máx. - Página 5 Danfoss ECtemp™ Smart Temperatura ambiente 0 °C a 30 °C Temperatura de la protec- De 5 °C a +9 °C (predeterminada, 5 °C) ción antihielo Intervalo de temperatura Temperatura ambiente: 5-35 °C. Temperatura del suelo: 5-45 °C. Temperatura máx. del suelo: 20-35 °C (si se rompe el sello de manera...
-
Página 6: Instrucciones De Seguridad
Danfoss ECtemp™ Smart Temperatura de almace- De –20 a +65 °C namiento Clase IP Clase de protección Clase II - Dimensiones 85 x 85 x 20-24 mm (profundidad de empotrado: 22 mm) Peso 127 g La seguridad eléctrica y la compatibilidad electromagnética de este producto están garantizadas mediante el cumpli-... - Página 7 Danfoss ECtemp™ Smart Tenga también en cuenta que: • La instalación del termostato deberá ser realizada por un instalador autorizado y cualificado de acuerdo con las normativas locales. • El termostato debe conectarse al suministro eléctrico me- diante un interruptor de desconexión de todos los polos.
-
Página 8: Instrucciones De Montaje
Danfoss ECtemp™ Smart Instrucciones de montaje Respete las siguientes instrucciones de instalación: Coloque el termostato a una altura adecuada en la pared (entre 80 y 170 cm). El termostato no se debe colocar en habitaciones húmedas; El termostato debe colocarse fuera de la zona 2. - Página 9 Danfoss ECtemp™ Smart Nota: se recomienda un sensor de suelo para todas las aplicaciones de suelo radiante y es obligatorio para mallas finas y bajo suelos de madera para reducir el riesgo de sobrecalentamiento. • Coloque el sensor de suelo en un conducto plástico de protección que esté...
- Página 10 Danfoss ECtemp™ Smart Siga los pasos descritos a continuación para instalar el termostato: Desembale el termostato Conecte el termostato según el esquema de conexión. La pantalla del hilo calefactor debe estar conectada al con- ductor de masa del cable del suministro eléctrico mediante...
- Página 11 Danfoss ECtemp™ Smart Durante la fijación y el montaje del termostato: Importante: NO presione el centro de la pantalla. Presione con los dedos por debajo del lateral de la parte fron- tal y tire hacia usted hasta que se libere del bloqueo rápido: Para garantizar que las pilas estén totalmente cargadas, el...
-
Página 12: Símbolos De La Pantalla
Danfoss ECtemp™ Smart Símbolos de la pantalla Las principales funciones de la parte superior son respal- dar la interfaz de usuario a través de la pantalla y sostener toda la lógica del controlador. Las principales funciones de la pantalla son mostrar el estado actual del termostato y reconocer las acciones rea- lizadas por el usuario mediante los botones. - Página 13 Danfoss ECtemp™ Smart N�º Tipo Descripción Botón/Símbolo Botón de control Botón/Símbolo Botón de flecha hacia arriba Botón/Símbolo Botón de flecha hacia abajo Símbolo Números de tres dígitos y siete segmentos con coma de separación Indicaciones de los símbolos Indicación Modo/Estado Descripción...
-
Página 14: Interacción Directa En El Termostato
Danfoss ECtemp™ Smart Verde, fijo Modo activo Termostato activo y conectado a la red wifi (relé desactivado) Verde, inter- Modo activo y El termostato está esperando mitente modo de punto que se confirme la acción de acceso Flechas, Modo activo... - Página 15 Danfoss ECtemp™ Smart Protección Mantenga pulsado el Se desactiva la protec- antihielo botón de control (1) ción antihielo durante 1 s Bloqueo de Mantenga pulsadas Se activa/desactiva el seguridad las flechas arriba (2) y bloqueo de seguridad abajo (3) durante 3 s Restauración...
- Página 16 Danfoss ECtemp™ Smart Tipo de N�º Descripción Solución Reinicio nece- sario error Sensor Se ha perdido Con- Hay que reiniciar la conexión sulte al el termostato de suelo con el sensor servicio para que vuelva a desco- técnico funcionar. nectado...
- Página 17 *No existe la Conectado a la red wifi, pero aún dirección IP no ha recibido una dirección (sin IP, esperando DHCP) Sin conexión a Conectado a la red wifi, pero no Internet puede conectarse con Danfoss Cloud. Guía de instalación...
-
Página 18: Configuración
Encienda el termostato y se mostrará «-» en la pantalla. A continuación, estará listo para configurarlo usando su iPhone o dispositivo Android. Abra la aplicación Danfoss Smart™, siga las instruc- ciones y ajuste el caudal en la aplicación. Guía de instalación... -
Página 19: Ajustes
Danfoss ECtemp™ Smart Ajustes IMPORTANTE DURANTE LA CON- FIGURACIÓN Seleccione si se utilizará única- mente un sensor de suelo o una combinación de sensores de suelo y ambiente. Existe una opción de «solo am- biente», pero requiere la rotura del pequeño sello de plástico de la parte posterior del módulo... - Página 20 Danfoss ECtemp™ Smart del suelo hasta 45 °C. Además, podrá utilizar únicamente un sensor de ambiente. No obstante, esta opción no es recomendable ya que aumenta el riesgo de sobrecalenta- miento del suelo. IMPORTANTE: cuando el termostato se utilice para con-...
- Página 21 Danfoss ECtemp™ Smart Resis- Ejemplos de Informa- Configuración tencia pavimento ción kg/ aproximada para térmica una temperatura K/W] del suelo de 25 °C 0,05 Laminado a base > 800 28 °C de aglomerado de 8 mm 0,10 Parquet de haya 650–800...
-
Página 22: Garantía
Danfoss ECtemp™ Smart Garantía En caso de fallo achacable a un defecto de fabricación de un producto DEVI, este será reparado o sustituido sin cargo alguno. Para que esta garantía sea válida, la instala- ción deberá realizarla un técnico instalador autorizado y deberá... -
Página 23: Radio Equipment Directive
Danfoss ECtemp™ Smart Radio Equipment Directive DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA Por la presente, Danfoss A/S, declara que el tipo de equipo radioeléctrico ECtemp™ Smart es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está... - Página 24 Correo electrónico: info_clima@danfoss.es danfoss.es Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies.
