Section 1
General Information
Entrada y Salida Analógica
Entrada Analógica
IMN750SP
Hay una entrada analógica disponible en J1–1, J1–2 y J1–3. Esta entrada se usa con un
potenciómetro de 5k
1.
Asegúrese que la unidad y los equipos conectados no se encuentran
funcionando.
2.
Desconecte todas las fuentes de potencia del motor. Espere por lo menos 5
minutos antes de proseguir con el paso 3.
3.
Quite la tapa. Saque los cuatro (4) tornillos que aseguran la tapa del control
para poder quitarla.
4.
Conecte los cables desde el potenciómetro de 5K
3-3. Un extremo del potenciómetro está conectado a J1–1 (tierra analógica) y
el otro extremo está conectado a J1–3 (voltaje de referencia).
5.
Conecte el contacto deslizante (contacto móvil o rozador) del potenciómetro a
J1–2. El voltaje entre los terminales J1–1 y J1–2 es la entrada del mando de
velocidad.
6.
Instale la tapa del control. Ponga la tapa en el control y coloque y apriete los
cuatro (4) tornillos que aseguran esta tapa.
Cuando se usa un potenciómetro como mando de velocidad, retroalimentación del
proceso o fuente del punto de ajuste (punto de referencia o de consigna), el parámetro
ANA CMD SELECT del bloque de Entrada, Nivel 1, deberá definirse como
"POTENTIOMETER" (potenciómetro).
Nota: Se puede conectar una señal de mando de velocidad absoluta de 0–5VCC ó
0–10VCC entre J1–1 y J1–2, en lugar de un potenciómetro de 5k
parámetro ANA CMD SELECT del bloque de Entrada, Nivel 1 deberá ser
definido como "0–5 Volts" o "0–10 Volts".

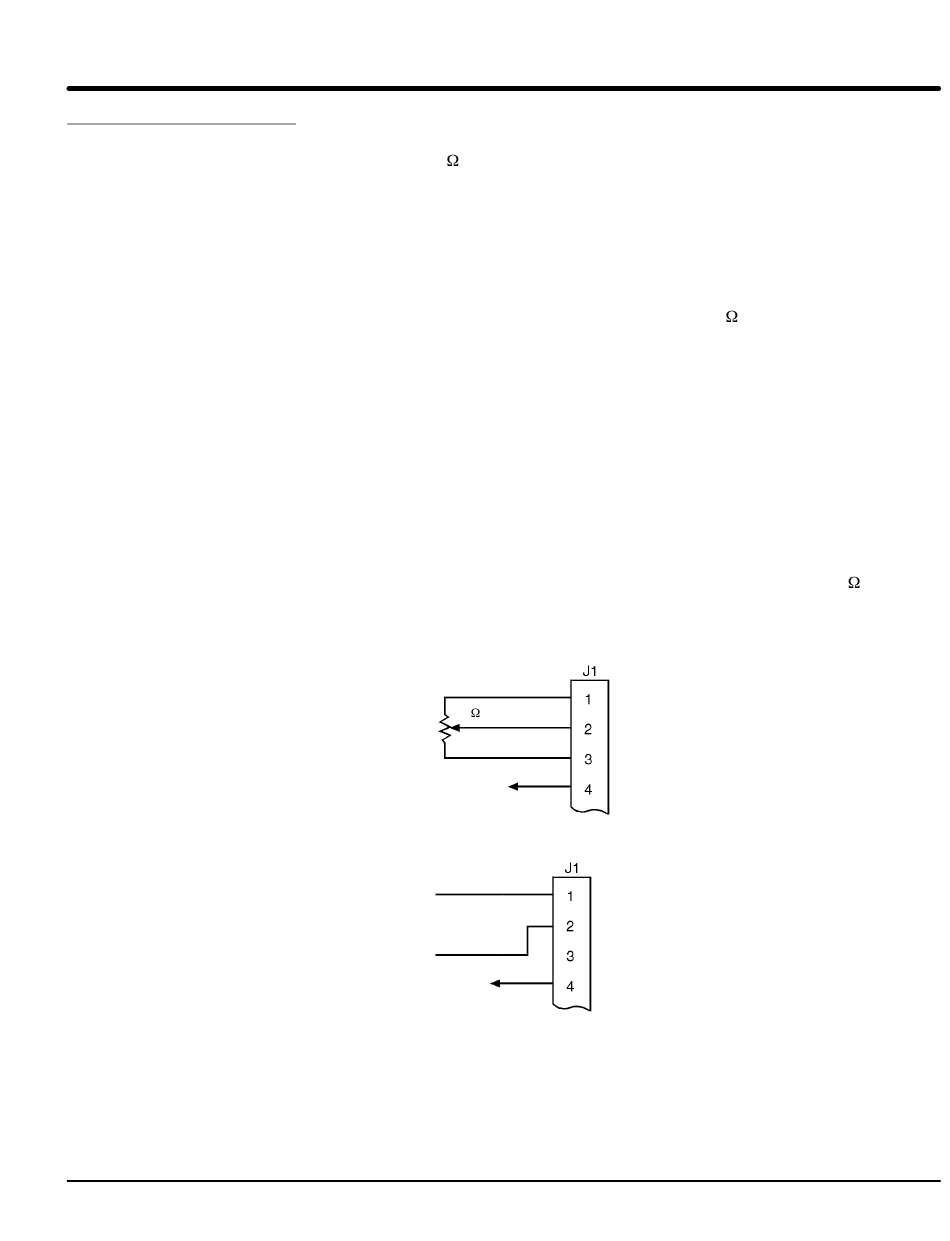

Figura 3-3 Entrada y Salida Analógica
Pot. de Mando o
0–5/0–10VCC
(Entre J1–1 y J1–2)
Figura 3-4 Entrada Analógica de 0–20 mA o 4–20 mA
Entrada de 0–20 mA o 4–20 mA
(Entre J1–1 y J1–2)
Cuando se usa la Entrada de 0–20mA o 4–20 mA como mando de velocidad,
retroalimentación del proceso o fuente del punto de ajuste, el parámetro ANA CMD
SELECT del bloque de Entrada, Nivel 1 deberá definirse como "0 to 20mA or 4 to 20 mA"
(0 a 20 mA ó 4 a 20 mA). Ver la Figura 3-4.
como mando (comando) de velocidad. Ver la Figura 3-3.
Tierra Analógica
5k
Entrada Analógica 1
Referencia de Pot.
Salida Analógica
Tierra Analógica
Entrada Analógica 1
Referencia de Pot.
Salida Analógica
como muestra la Figura
pot. El
Instalación 3-7
