#5 – Modo de Operación de 3 Conductores, Disparo Externoe

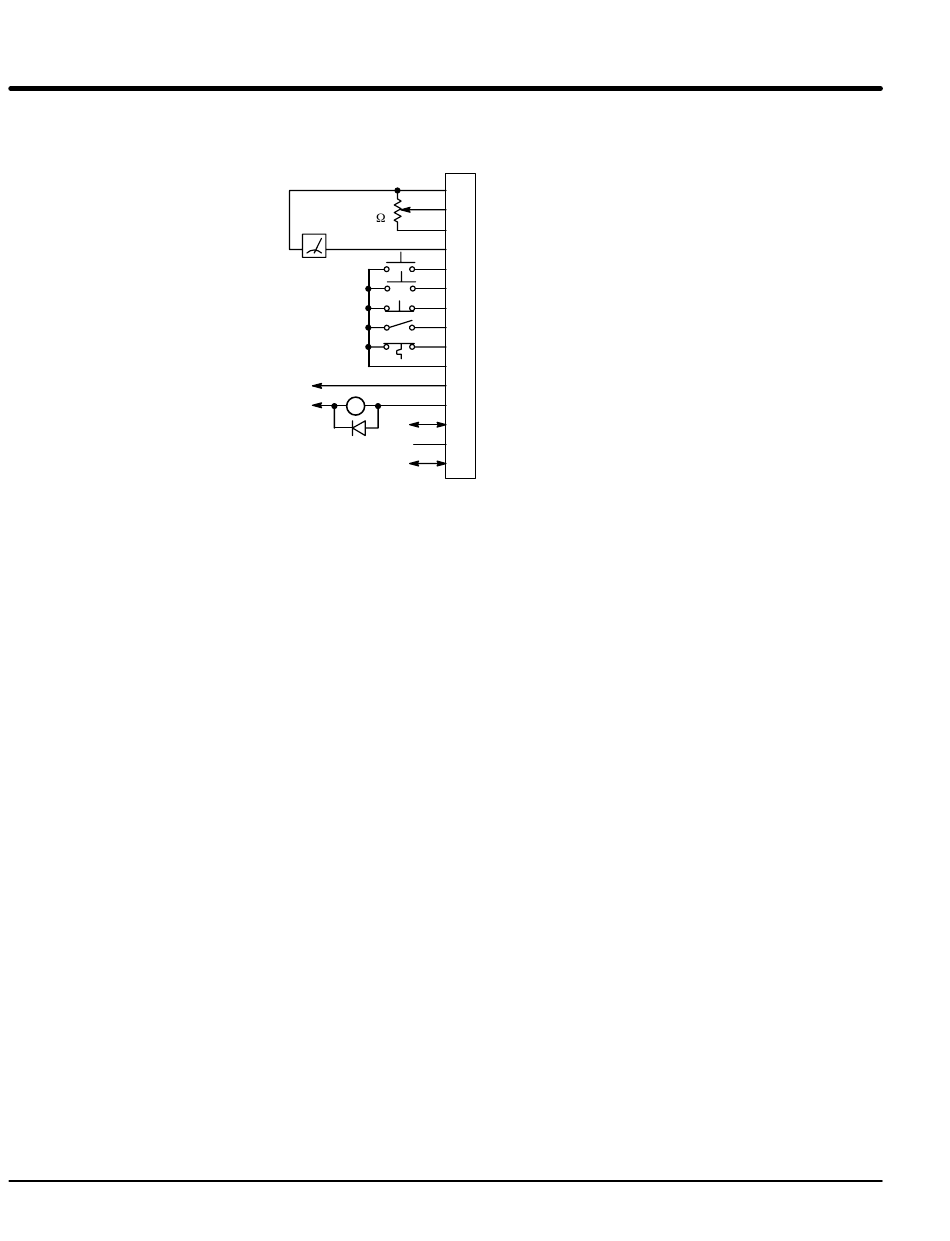

Figura 3-14 Modo de Operación de 3 Conductores, Disparo Externo
FUENTE EXTERNA
DEL USUARIO + 5–30 VCC
3-16 Instalación
Pot. de
Mando 5k
–
+
J1-5 CERRADO momentáneo hace funcionar el motor en dirección hacia adelante.
J1-6 CERRADO momentáneo hace funcionar el motor en dirección reversa.
J1-7 Cuando está ABIERTO, manda al motor a parar.
J1-8 CERRADO para reponer una condición de falla.
J1-9 ABIERTO hace que el control reciba un disparo externo. El SmartMotor queda entonces
inhabilitado y el Display de Teclado opcional indicará que ocurrió un disparo externo
(EXTERNAL TRIP). (Si se lo ha programado en "ON" en el bloque de Protección, Nivel
2).
J1
1 Tierra Analógica
2 Entrada Analógica
3 Referencia de Potenciómetro (Potenciométrica)
4 Salida Analógica
Adelante (Momentáneo)
5
6 Reversa (Momentáneo)
Selección de Velocidad #1
7
8 Selección de Velocidad #2
9
Disparo Externo
10 Común de Entrada
11 Común de Salida Digital
12 Salida Digital
13 RS485B
14
RS485 Tierra
15 RS485A
