golmar Stadio Plus Manual De Instalación página 46

A los monitores
FA-Plus/C o FA-Plus
~ ~
Red
D4L-PLUS
D1
CTin
IN OUT
JP1
D2
NOTAS IMPORTANTES:
Para realizar la instalación y configuración de forma correcta, ayúdese de este manual
de instrucciones y de los que se adjuntan con las placas interiores.

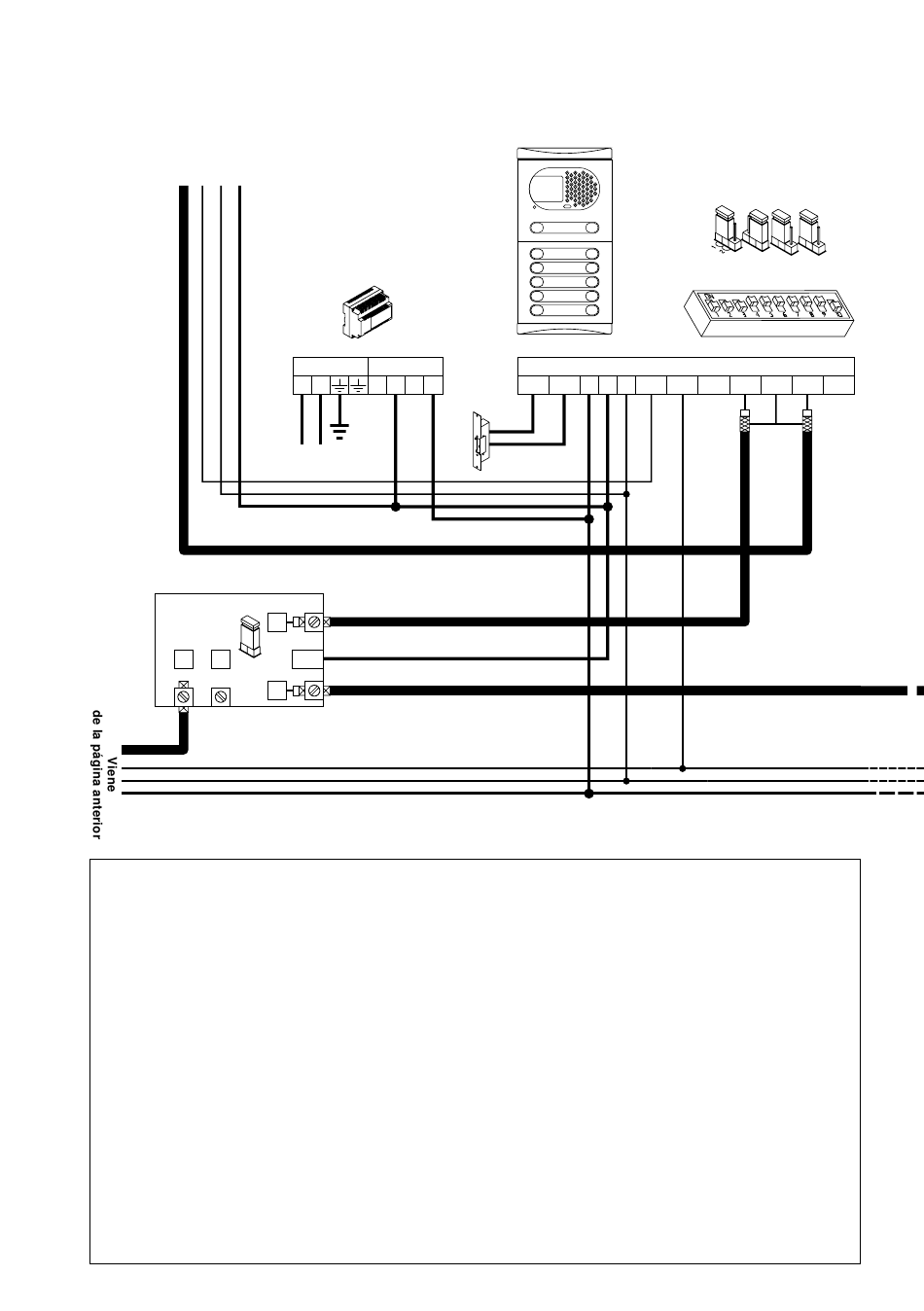

El esquema de instalación muestra el conexionado de un equipo de videoportero con
dos placas generales y hasta 127 placas interiores (edificios).
En el caso de más de dos placas generales, conecte las restantes igual que la segunda.
En equipos de videoportero, utilizar un distribuidor D4L-Plus antes de cada edificio interior
excepto en el último. Todos los distribuidores, excepto el último, deberán tener sacado
el puente de resistencia de final de línea.
Si en lugar de videoportero, se trata de portero electrónico, elimine el cable coaxial y los
distribuidores del montante general de instalación y sustituya el cable coaxial de los
montantes de los edificios interiores por un negativo.
PRI SEC
- -
+ +
EDIFICIO 126
CN1
-
CV- CV+ + D A A
out in
v
ideoportero con placa general para
grandes complejos residenciales.
44
JP
1 2 3 4
SW1
V V Malla V V
in- in+ out+ out-
